宽带RF混频器能实现26.9dBmIIP3功耗仅为294mW

产品特性：

• 具卓越的 26.9dBm IIP3、294mW 的低功耗和 2.5GHz 的宽 IF 带宽
• 可在 700MHz 至 2.7GHz 的任何蜂窝频带内工作
• 具有 1.9dB 的转换增益和 11.8dB 的噪声指数

适用范围：

• 支持4G 无线基站和种类繁多的大动态范围接收器应用

凌力尔特公司 (Linear Technology Corporation) 推出 300MHz 至 4GHz 下变频混频器 LTC5567，该器件具卓越的 26.9dBm IIP3 (输入 3 阶截取) 、294mW 的低功耗和 2.5GHz 的宽 IF 带宽，以支持 4G 无线基站和种类繁多的大动态范围接收器应用。LTC5567 的 300MHz 至 4GHz 宽工作频率范围使其以单器件就能提供多项功能，可在 700MHz 至 2.7GHz 的任何蜂窝频带内工作。该混频器具有 1.9dB 的转换增益和 11.8dB 的噪声指数，从而可为多种接收器应用提供卓越的动态范围。此外，LTC5567 的 IF 输出具 5MHz 至 2500MHz 的宽频率范围，支持诸如有线电视下行链路发送器和数字预失真 (DPD) 接收器等宽带应用。此外，LTC5567 的 RF 输入设计用于承受强大的带内隔离信号，并提供了同类最佳的 16.5dB 噪声指数 (采用一个 +5dBm 隔离器)，从而可在存在干扰时确保增强的接收器灵敏度。

RF 平衡-不平衡转换器集成在芯片上的 RF 和 LO 输入端，使 LTC5567 能以 50Ω 的输入阻抗在 1.4GHz 至 3GHz 范围内以单端模式工作。所以，仅需要最少的外部组件，从而降低了系统成本并减小了解决方案尺寸。由于 LO 输入的 50Ω 终端即使在器件断电时依然存在，因此接通和关断器件不会引入可能导致具 VCO 环路的 PLL (锁相环) 发生解锁的负载扰动。LO 输入含有内置的缓冲器放大器，仅需要 0dBm 驱动电平，并提供卓越的反向 RF 隔离。因此，LTC5567 可以直接由一个外部 VCO 电路驱动，从而无需外部缓冲器。所有这些特点相结合，可实现一个具成本效益、节省空间和易于设计的解决方案。

LTC5567 凭借其 4mm x 4mm QFN 封装，提供占板面积高度紧凑的解决方案。此外，LTC5567 规定在 -40°C 至 105°C 的外壳温度范围内工作，以在严酷环境中确保可靠性。凭借其单一 3.3V 电源、89mA 电流消耗，LTC5567 所消耗的功率是同类器件中最低的。此外，该混频器可通过一个使能控制引脚就可方便地停机。当禁止时，该 IC 消耗 100uA 的最大漏电流。LTC5567 的千片批购价为每片 6.50 美元，已开始提供样品和批量供货。

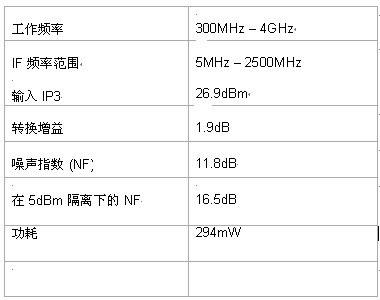

性能概要：LTC5567
