集成5GHz JESD204B串行接口的8通道超声接收器

【导读】ADI的AD9671 8通道超声接收器集成5Gb数据转换接口，支持更高的数据速率和通道数，可用于手推式和便携式超声设备。通过集成该5Gb JESD204B接口，ADI的全新AD9671 8通道接收器与其它数据接口标准相比，可减少多达80%的超声系统I/O数据路由。

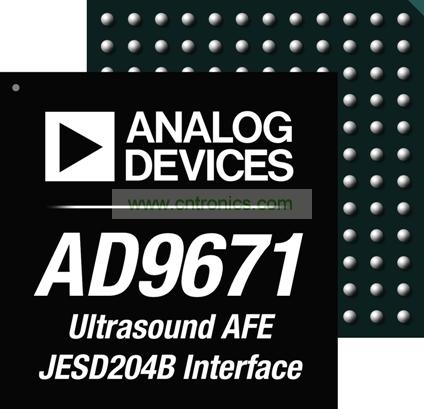

ADI，全球领先的高性能信号处理解决方案*供应商和医疗成像行业的长期合作伙伴，最近推出业界首款8通道超声接收器AD9671，集成片内JESD204B串行接口。通过集成该5Gb JESD204B接口，ADI的全新AD9671 8通道接收器与其它数据接口标准相比，可减少多达80%的超声系统I/O数据路由。减少路由可满足制造商设计小型、高性能超声系统的需要，在简化超声设备电路板设计的同时，更符合业界对更高数据速率、更多通道数和更佳图像分辨率的要求。

AD9671接收器能够调理8通道射频到基带频率数据；与其他器件相比，可降低至少50%的系统FPGA（现场可编程门阵列）处理负担。该器件集成了低噪声放大器、可变增益放大器、抗混叠滤波器以及14位模数转换器，具有业界最高的采样率(125 MSPS)和信噪比(75 dB SNR)性能，超声成像质量更佳。8通道接收器是加入ADI获奖超声接收器产品阵容的最新产品，专为中到高端便携和手推车式超声系统而设计。申请样片：http://www.analog.com/AD9671



ADI公司医疗保健部副总裁Pat O’Doherty表示：“借助首款集成数Gb、串行数据链路的8通道超声接收器，我们可让超声设备设计工程师减少他们数据转换器和FPGA之间的互连数目。通过集成JESD204B串行接口，AD9671接收器不仅简化了PCB设计与调试，还可让制造商进一步降低设计成本、缩小系统尺寸，同时保持出色的整体系统性能。”
[page]
AD9671 8通道超声接收器主要特性
•5 Gb串行JESD204B CML接口
•集成可编程振荡器的数字I/Q解调器
•FIR抽取滤波器
  o每个抽取系数16个抽头
  o最大抽取数为32
•14位、125 MSPS模数转换器
  o信噪比（SNR）：75 dB
•8通道LNA、VGA、AAF、ADC
•低功耗：
  oTGC（时间增益补偿）模式：每通道130 mW (40 MSPS)
  oCW（连续波）模式：每通道55 mW
•噪声：典型值0.78 nV/√Hz（5 MHz，增益为21.3 dB）
•CW多普勒信号谐波抑制：13阶

AD9671 8通道超声接收器集成数字I/Q解调功能
与ADI不久前发布的AD9670 8通道超声接收器一样，AD9671集成的数字I/Q解调器、可编程振荡器和16抽头FIR（有限脉冲响应）抽取滤波器可降低FPGA数字带宽需求，同时额外将多通道合成为单CML（电流模式逻辑）数据通道。AD9671还使用模拟I/Q解调器提供连续波(CW)处理路径，具有13阶谐波抑制，可让设计人员减少滤波器的数量以降低系统成本、降低设计的复杂度并提升信号灵敏度。它的连续波(CW)模式输出动态范围为每通道大于160 dBc/ √Hz。

供货、报价与配套产品
AD9671 8通道接收器集成数字解调器和抽取滤波器，与ADI公司的AD9670 8通道接收器引脚兼容，因而设计人员采用通用PCB板布局可升级手推式和便携式超声设备设计。
