适用于SIO应用IO-Link收发器芯片

德国ELMOS半导体公司宣布推出E981.10 IO-Link收发器芯片，产品适用于从8V~36V宽电压输入范围，该芯片同时具备较高的驱动功率，适用于最高驱动电流在200mA以下的SIO(Standard IO-link)应用。

驱动器可以配置为低边、高边以及推挽驱动的应用中，并且具有反极性保护。通过调节输出斜率，可以有效地减少电磁干扰。另外，芯片的数据传输速率可选，波特率最高配置可达到230 kBit/s，并且内置5V稳压管和唤醒识别功能，可兼容3.3V/5V单片机接口。

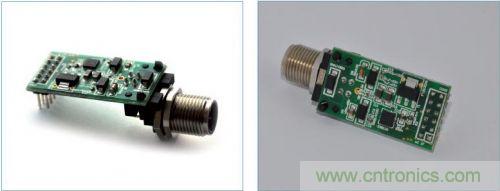

图1：E981.10 IO-Link收发器评估板

收发器可以和单片机协同工作（如：NEC的16-bit微型控制器78K0），该单片机主要进行协议实现等。该组合件可单独购买或作为SIP（系统级封装）与NEC微型控制器共同购买。

IO-Link是一款用于使用Remote-IO星形连接传感器和执行器的高性能低成本系统。该系统能够实现工艺数据、参数和故障诊断数据顺利传输至自动化系统的最底层。IO-Link与现有的SIO模式界面兼容，也就是说可使用现有的物理连接线。这款新型的网络系统E981.10可以实现上述的全部功能。可以在现场配置完成，并且主界面可识别这些数据。产品可用于自动化系统的兼容IO-link的传感器和执行器。

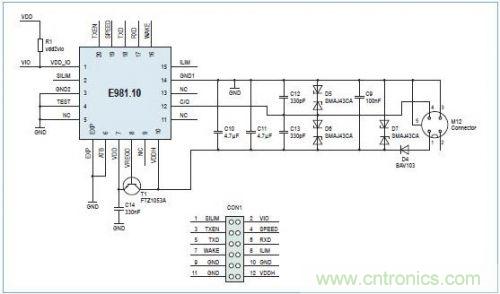

图2：评估板PCB 2典型应用电路

IO-Link芯片981.10主要特点：

工作压力范围 8 - 36 V
内置5V稳压管
唤醒识别功能
驱动电流可达200mA
C/Q反极性保护
兼容3.3V/5V单片机接口
数据传输速率可选，波特率最高配置可达230kbit/s
过流及过温保护功能
芯片最高温度+ 150°C
QFN封装 4mmx4mm尺寸，热阻RthJA < 35 K/W
