Linear推出全差分IF 15dB RF/IF放大器

凌力尔特可提供两种性能级别的版本。在240MHz时，A级版本OIP3的典型值为50dBm，经过全面测试并保证最小值为47dBm。噪声指数为3dB，这对应于1nV/√Hz 输入参考放大器噪声。DC功耗为800mW。这种低噪声和低失真相结合，为高性能中频通信和CATV应用提供了宽动态范围。

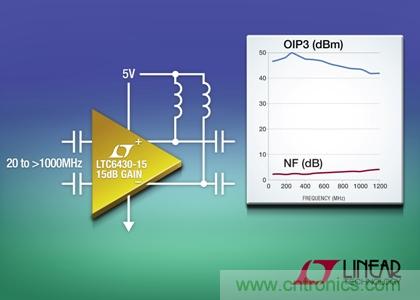

在240MHz和100Ω差分负载时，OIP3为50dBm

LTC6430-15易于使用，该器件可以无条件地稳定，输入和输出在内部匹配至 100Ω差分负载。凭借大于2.75VP-P的线性输出摆幅，该器件非常适用于驱动高速、高性能 ADC。若要在通信应用中实现宽带50Ω平衡放大器，两个1 : 2 平衡-不平衡转换器、DC隔离电容器和RF偏置扼流圈就是所需的全部外部组件了。凭借两个 1 : 1.33的平衡-不平衡转换器，LTC6430-15可用作高保真度 75Ω CATV放大器。P1dB的典型值为24dBm。

供货及价格

LTC6430-15采用4mm x 4mm QFN-24封装，其封装具备裸露焊盘以实现最佳热性能和很小的电感。该器件规定在-40°C至85°C的外壳温度范围内工作。以千片为单位批量购买，A级版本的价格为每片6.44美元，B级版本的价格为每片3.69美元。

性能概要

1、20MHz至2000MHz带宽
2、15.2dB功率增益
3、240MHz时的OIP3：
4、A级版本典型值为50dBm，最小值为47dBm
5、B级版本典型值为47dBm
6、在240MHz时NF为3.0dB
7、线性输出摆幅 >2.75VP-P
8、24dBm P1dB
9、用100Ω差分增益构件工作
10、单一5V电源，160mA
11、可无条件稳定
12、4mm x 4mm 24引线QFN封装
