WiFi天线DIY：废旧罐头瞬间变天线【简单实用牛气版】

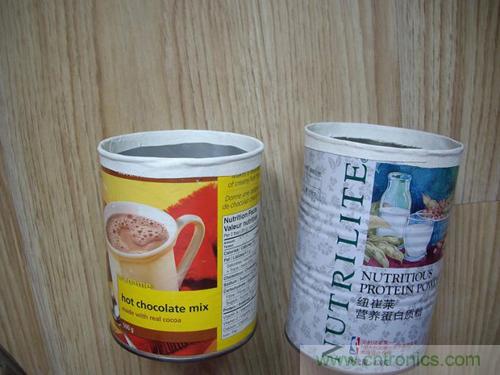

如今，废旧的罐头铁筒随处可见，拿来做WIFI的天线，简单实用。



先把罐口的铁边去掉，最好再裹上一层胶布，以免割伤手指。

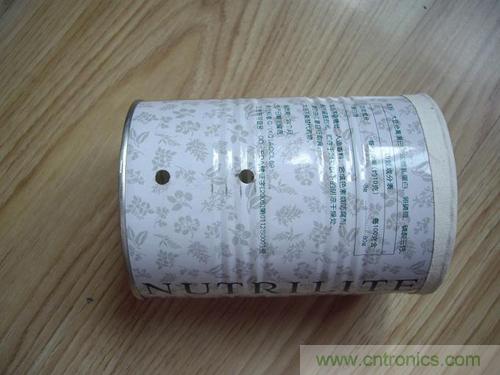

在罐子上打2个孔。一个接底座，一个安装振子。

50-3以上的馈线，量出31mm长。

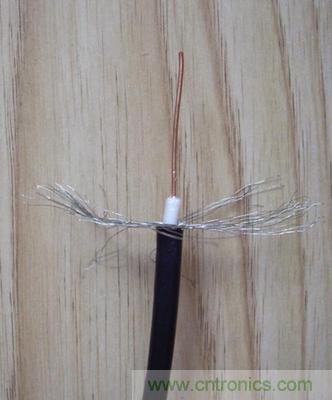

剥去外皮，剥开屏蔽层网状线，去除绝缘层。裸露出芯线。

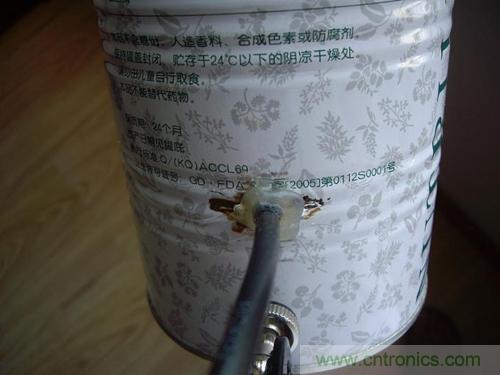

把馈线插进孔中，把屏蔽层网状线焊接在罐子上，用热熔胶固定牢固。

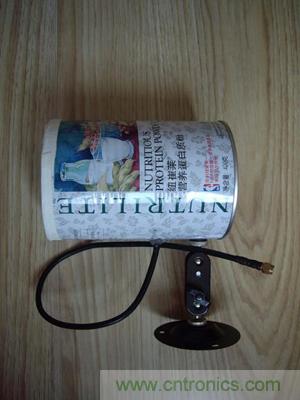

做成了。

下页内容：方便更换馈线的罐头天线制作
[page]



这种方法是直接用馈线的芯线作振子，最简单省事。

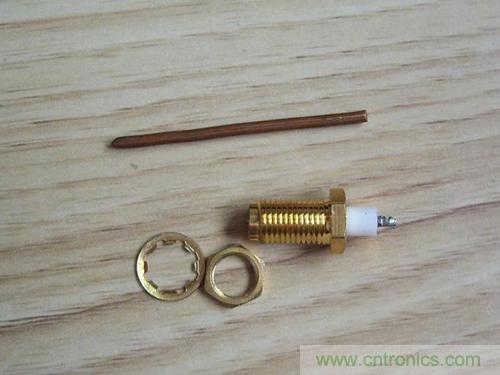

如果想做成方便更换馈线的，就要用一个SMA头。

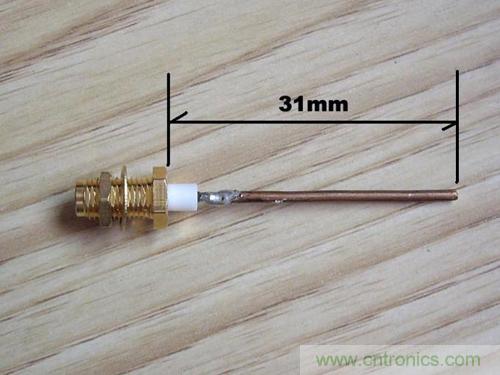

截一段铜丝，直径2-4mm直径均可，焊接在SMA头的芯线上，注意，从SMA头的基座开始测量，长度应为31mm。

把SMA头拧在铁罐上。

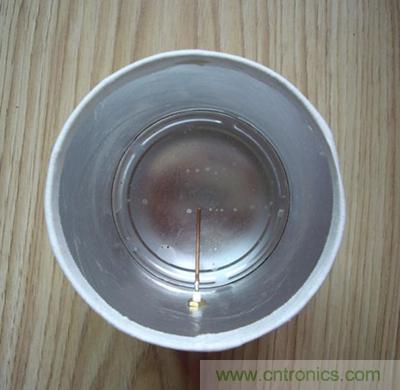

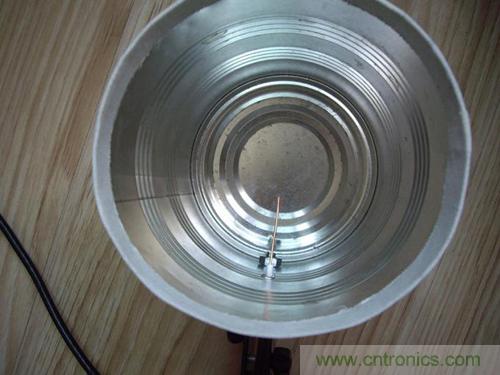

里面这个样子。

下页内容：DIY铁罐天线参考事项
[page]

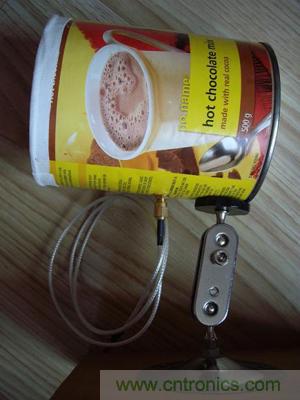

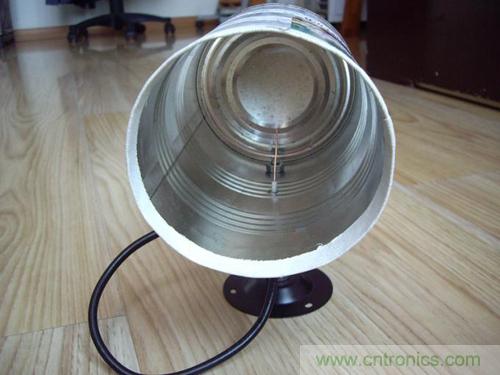

完成了。

这种铁罐天线，一般的增益是8-9db，网上有传说可以达到12db，是不准确的。

这种铁罐天线，还非常适合做正馈大锅的馈源天线。看它的方向图非常圆，可以很好地和正馈大锅匹配。

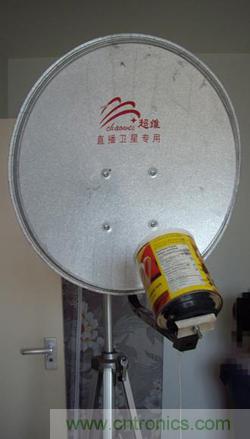

没有正馈大锅的时候，可以放到偏馈锅试试。

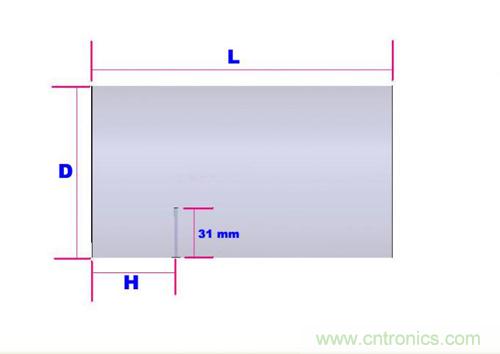

DIY罐头天线，首先要找到直径和长度都合适的罐头。因为罐头天线的长度，是根据罐子的直径计算出来的。太粗、太细的罐子都不适合。下面列出了几种不同直径的罐头天线的尺寸，供大家DIY参考。

罐子直径越粗，所需罐子的长度越短，罐子直径越细，所需罐子的长度越长。80mm直径的罐子，需要的铁罐长度就已经是214mm了，所以，你如果有更细的罐子，千万不要再问适合不适合——你见过直径70mm，长度300mm的罐头吗？

上面的表格只列出整数直径，如果你的铁罐直径不是整数，就找一个最接近的就行了。如87mm直径，你就照90mm的做就行了。

下页内容：有关罐头天线DIY抛物面天线知识问答
[page]
有关罐头天线DIY抛物面天线知识问答

1 有网友问：这个馈源加到锅上，增益是多少？

回答：抛物面天线的增益取决于它的口径和使用的频率。计算公式比较复杂，就不多说了。在WIFI频段，一般0.5m的抛物面天线，增益大约为19db，1m的锅大约是25db，1.2m的锅大概是26db，1.5m的锅大约28db，2m的锅大约31db。抛物面天线的增益和馈源天线的增益没有直接的关系。馈源只是起到给抛物面一个激励信号的作用，对馈源天线的要求是，馈源天线的照射角（即-10db时的方向角）要和抛物面的口径张角匹配。所以，我们计算抛物面天线的增益时，不需要考虑馈源天线的增益。有一种误解，以为抛物面天线的增益是抛物面的增益和馈源天线的增益相加，这是不对的。

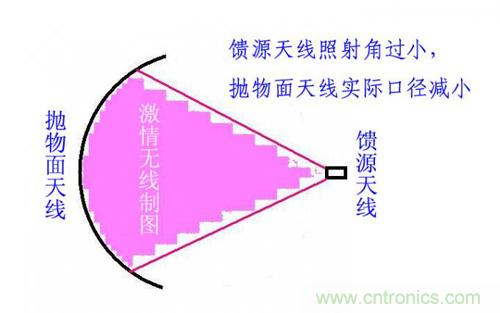

如果馈源天线的照射角过小，抛物面天线就会有一部分口径没有信号照射，相当远抛物面口径缩小，增益就会降低。

过小副本

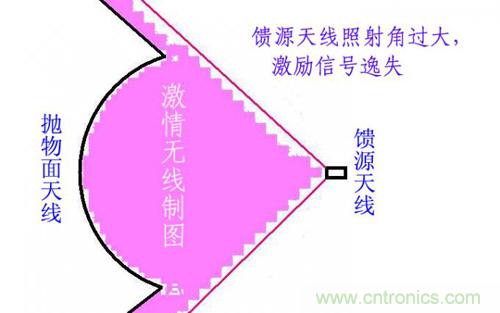

馈源天线的照射角过大，一部分信号便会越过抛物面而漏失掉，这部分信号不被抛物面反射，这部分功率就不会指向主瓣最大值方向，导致增益降低。

过大副本

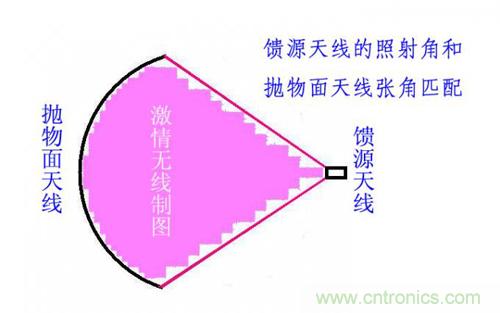

只有馈源天线的照射角和抛物面天线的口径张角匹配，抛物面天线才会达到最大增益。

合适副本

2 有网友问：“老大，我能不能问一下，单单露出那段芯线，不用罐头，有多少增益？”

回答：不用罐头，裸露的31mm的芯线就是一个全向天线，增益1-2db。
