射频牛人教你前端滤波器的制作【附电路图】

录入:edatop.com    点击:


同系列文章:
射频牛人教你无线模块如何选型
射频牛人教你无线数传信号的发射和解调
射频牛人教你优质的接收前端放大器和射频前端

前端滤波器的制作分析

许多人由于在前端没有加滤波器,接收效果大打折扣。在天线良好的情况下距离至少会差2倍。而且,天线地势越高,接收效果越差。为什么呢?因为当今的天空充斥着大量各式信号,这些信号把前端接收管堵塞了。

然而,对于435MHz的频段前端滤波器不是那么好加的。下面开始分析。

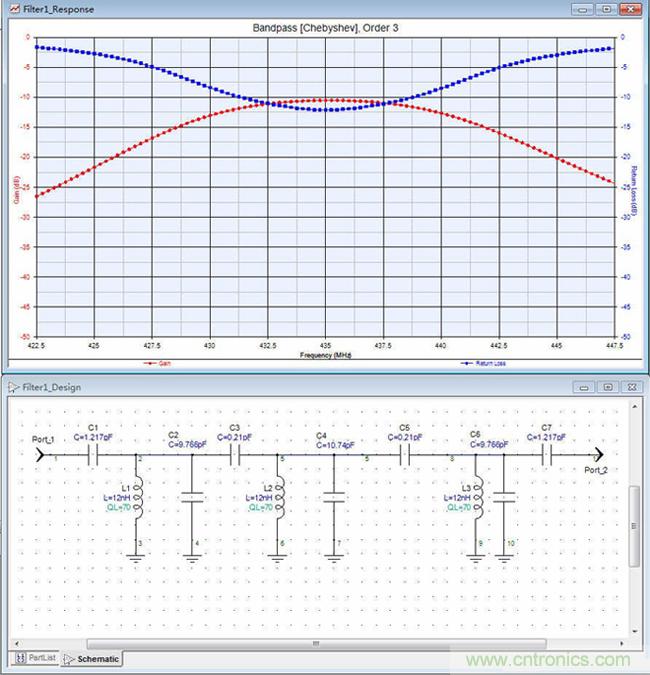

频段前端滤波器


这是一套,顶端电容藕和的切比雪夫带通滤波器,中心频率是435MHz。由于采用市售的贴片电感(这种电感Q值最多70),所以插入损耗极大,竟然达到了-11db,另一条曲线是反射(可以换算成驻波)。所以加入后极度影响灵敏度,因为接收机的灵敏度与第一级高放的噪声系数直接相关,即便技术再好,比如可以把高放的噪声系数控制到0.5,但前面滤波器的插损会实实在在的把噪声系数恶化11db。

所以很少能见到这样用的。

再看这张图:

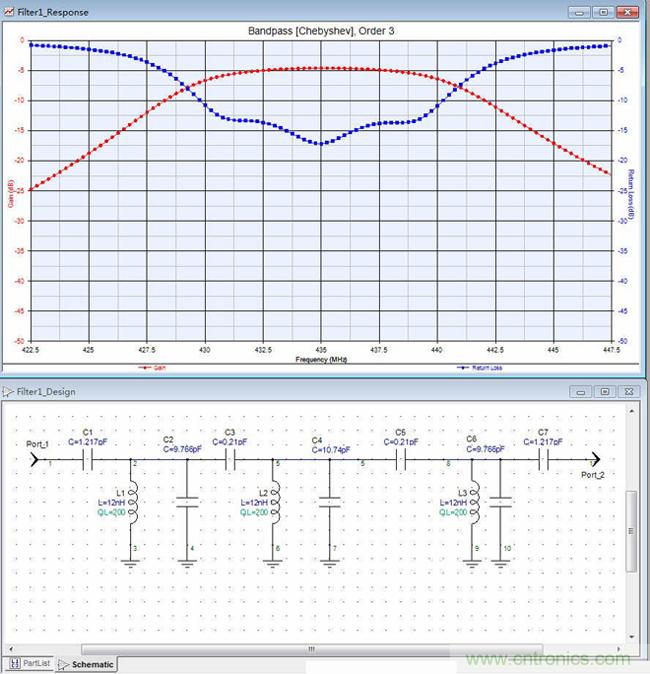

频段前端滤波器


保持其他参数,把电感换成了比较好的空心线圈,虽然体积大了,但是插入损耗变成了-5左右,这就基本可以用了,但是仍然非常的难以制作。因为:

  1. 顶端的耦合电容只有0.2P,这个容量的电容不是很好买,所以只能把电容画在PCB上,给1次成功带来难度。
  2. 即便是12nH的电感,也不是非常好绕,而且必须是空心并且间绕,经验不足的话不好掌握。
  3. 电感量还是有点大,那些电容的参数比较敏感,稍有变化会影响性能。

那么如果能够继续把电感的Q值变高,并且有办法继续减小耦合电容呢?然后再把带宽缩一点。

情况将是下图:

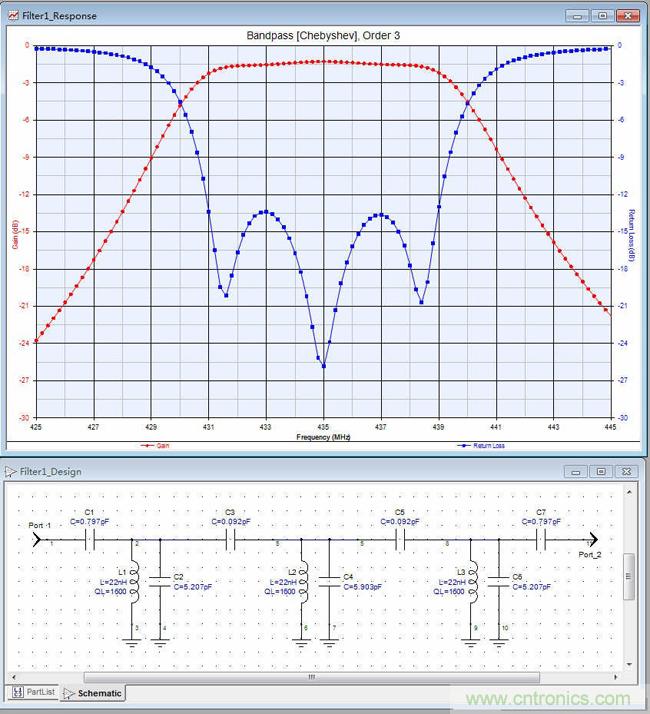

频段前端滤波器


这张图的电感Q值陡然变成了1600,并且电感量也变大了,图形变得非常好看,这种滤波器才可以保证接收机的众多选择性和灵敏度等指标,如果没有能耗上的考虑直接在后面加一片IC,一下子就把距离拉上去了。

下页内容:性能更好,但是尺寸太大的微带滤波器

[page]
性能更好,但是尺寸太大的微带滤波器:

微带滤波器


实战螺旋滤波器设计


对于这种螺旋滤波器,在国内真正会设计的人越越少了,用软件其实已经可以很好的综合。

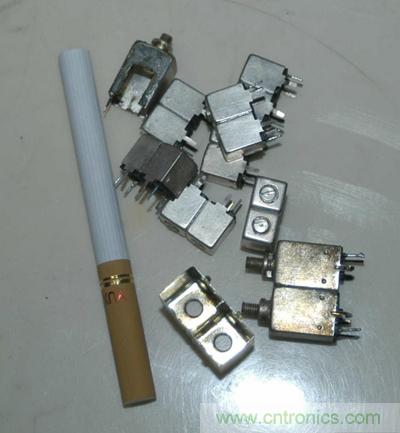

先上一张图片介绍一下实际的435MHz移动设备用的螺旋滤波器。

这些滤波器是仿造日本东光公司的同类产品做的,指标也接近,但东光现在好像已经不做了。

其实,更好的滤波器都要比较严格的机加工出来,我们这次将为这款试验机设计高品质的 2腔和4腔滤波器.

435MHz移动设备用的螺旋滤波器


下页内容:实战螺旋滤波器设计
[page]

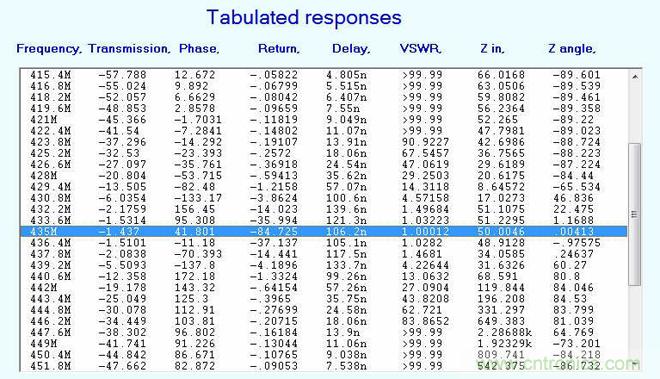

首先是这个4腔的,操作很简单的.

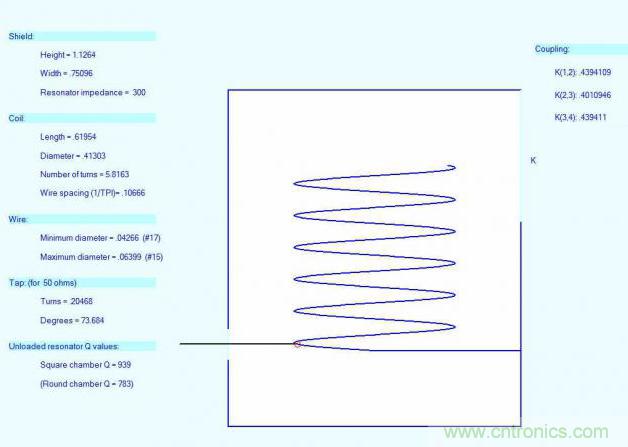

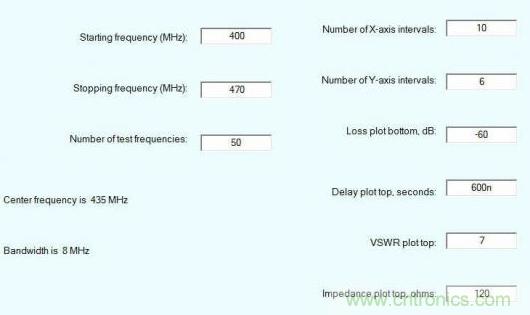

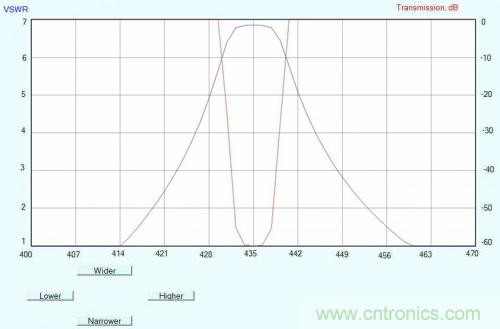

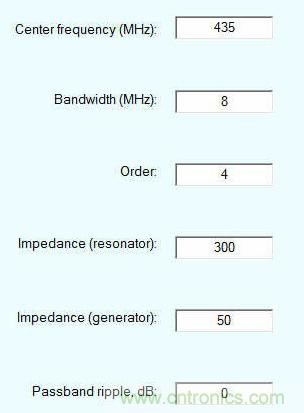

输入参数


输入参数


输入参数


输入参数


输入参数
