两大案例教你如何选好滤波器

录入:edatop.com    点击:


出于滤波器业务推广的需要,最近接触了不少用滤波器的工程师和客户机构,发现了不少有意思的问题,在此总结总结。
  1. 如果未经过对仪器的EMI、EMS指标测试就选定了滤波器,基本上属于“盲人骑瞎马、夜半临深池”的主儿;
  2. 如果机器上选择的是一个市面上买来的通用滤波器,这个滤波器基本上是可以不加的;
  3. 滤波器8分定制、2分通用才算比较靠谱。

下此结论的原因是因为最近遇到的好几起事情,都加了滤波器,但传导就是不过,最后还是根据测试结果给设计了个滤波器样品,一装上ok才算pass,其实设计本身也并不复杂,不过多加了一级差模电容和差模电感、或调整了一下滤波器电感电容的参数而已。通用型的IEC插座滤波器,里面的空间很小,一般只能放得下2个共模电容、一个差模电容和一个共模电感,靠这点东西就能放之四海而皆准,难度莫大焉。

那滤波器应如何选型?

第一种是预知晓(起码是估计)需滤掉的杂波频点或频段和强度,然后提出对滤波频段的衰减要求,将此要求提给厂家,由厂家给您设计一款适用的滤波器。

第二种是先设计产品,结构空间上预留出装滤波器的位置,等产品装好后进行测试,根据测试的结果确定滤波器的滤除频点和衰减特性。

除此二者外,基本上没有其他的方法能有效地选好滤波器。

滤波器选型案例1:

如低频无极灯产品,整流器开关频率220KHz,此频率是干扰的基频,其他干扰频率基本都是此频点的高次谐波,在起初设计时,就可以根据预估给出滤波器的要求来,220KHz频点时,共模插损ILCM=60dB  差模插损ILDM=60dB,根据这个要求,滤波器厂家就可以设计出滤波器来。

如手术室用监护仪,与手术刀在共同的环境下使用,手术刀的频率是500KHz,可以根据预估给出对滤波器的要求,500KHz频点时,共模插损ILCM=70dB  差模插损ILDM=70dB,根据这个要求,滤波器厂家就可以设计出滤波器来。

插损这个指标,行规是在50Ω的标准负载下测得的,但实际电路中,阻抗匹配的不可能这样标准,因此,插损的指标在使用会打些折扣。所以预估时要求指标要高些。

滤波器选型案例2:

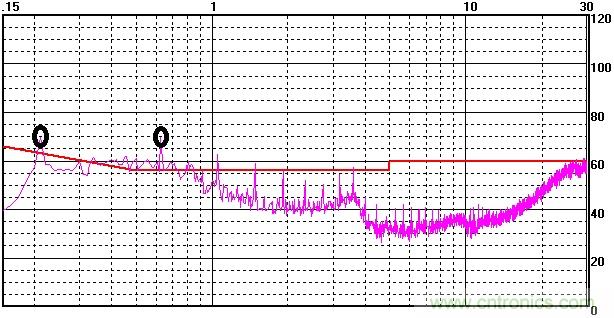

某产品未加滤波器时的测试结果(如图),画黑圈的是两个主要的超标频点,最左侧的点是213KHz,超标7dB左右,右面一个是它的高次谐波,可以不必理它,213K滤掉了,那个也就跟着消除了。

滤波器选型案例
