简易DIY：自制可调幅短波的音频发射器

这里发扬DIY精神，分享一个自制的条幅短波的音频发射器给大家。本发射器，功率可调，发射音频，发射频率为晶振频率，我用的20.945MHZ，配合收音机使用挺好。

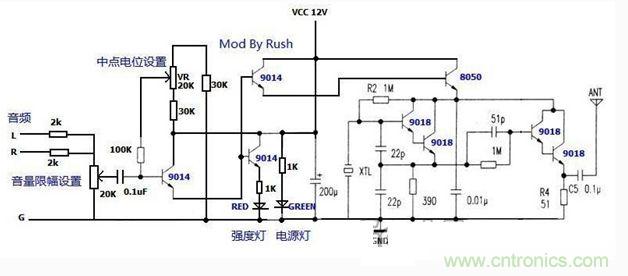

DIY音频发射器的电路原理图：

这个电路实现了功率可调，也就是调幅，那个LED是功率指示，本电路一个电感都没用，少用电容，降低了制作难度，效果还算可以吧······当然不能和短波电台相媲美······

DIY音频发射器所需原件：

[page]

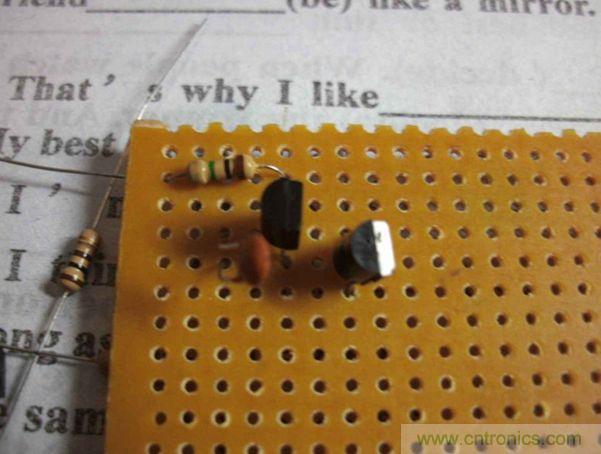

DIY音频发射器元件排好位置：

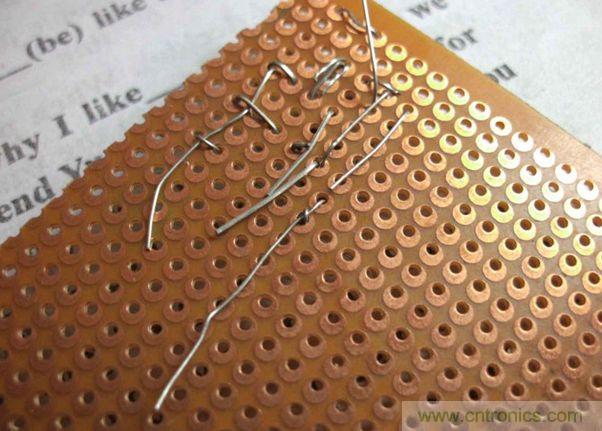

反面：

[page]

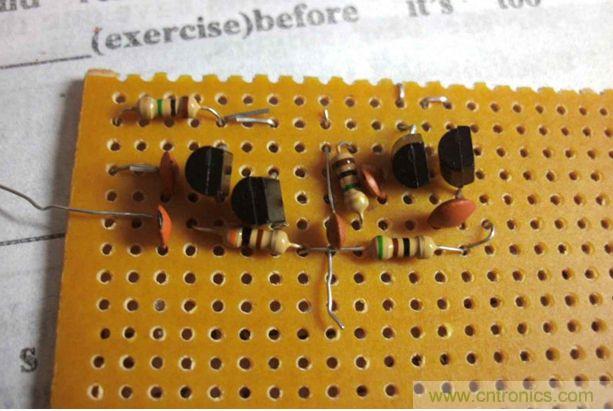

排完了：

DIY音频发射器的焊接：

[page]

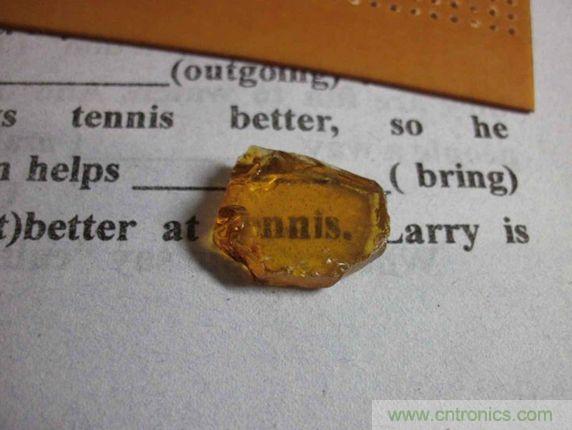

松香：

焊接上：

[page]

DIY音频发射器的电源音频部分：

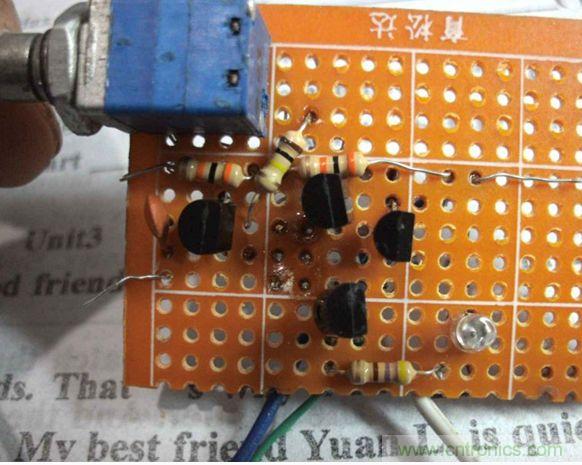

焊接好：

[page]

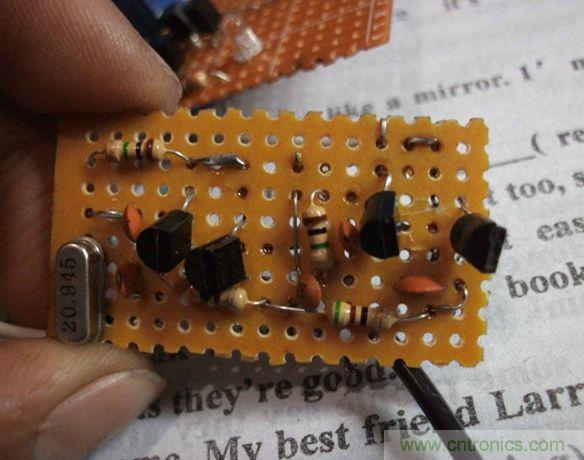

DIY音频发射器的发射部分：

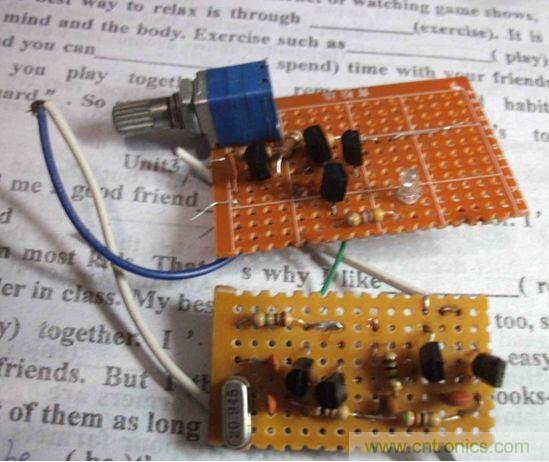

DIY音频发射器的整体：
