新年福利,教你DIY高精度无线话筒

录入:edatop.com    点击:

工作频率在88~108MHZ范围内,用收音机即可接收。(完成后,在调制频率时,大家需有耐心) 此实例中三极管采用的是NPN 9018型。经试验证明,电路工作较为稳定,无明显跑频现象,用手机放在驻极体话筒旁播放歌曲,过好一段时间频率仍未偏移。关上房间门,拿着收音机经过几道隔墙仍可接收,并没有多大衰减。灵敏度较好。当然不能和专业的去比较,业余玩玩还是可以的。

前段时间转了一个高精度无线话筒的帖子,特意抽出时间来制作,供大家学习,参考。

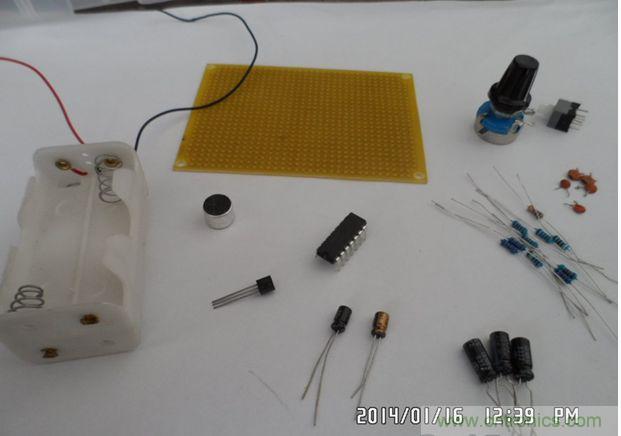

所需原件:

所需原件

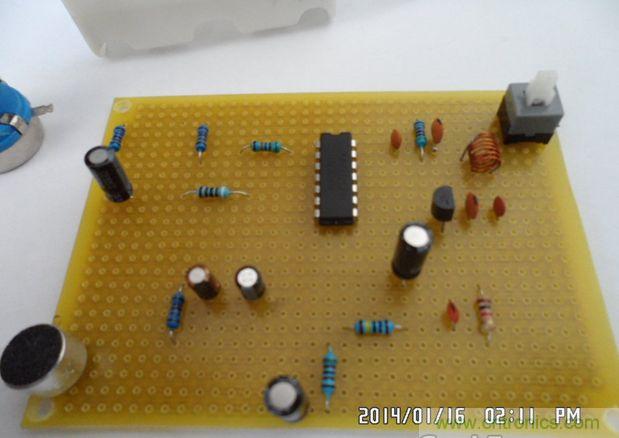

将元器件排下位置(正面):

将元器件排下位置
[page]

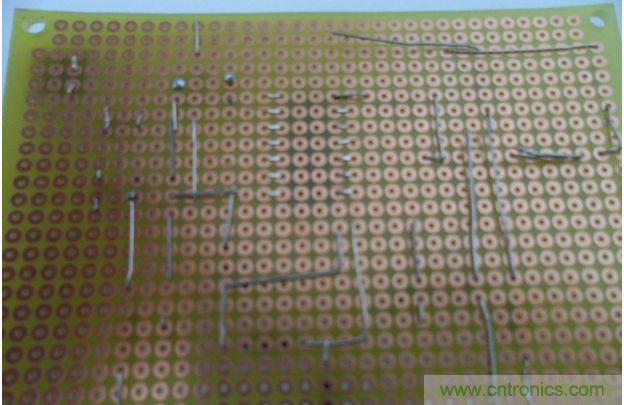

反面:

反面

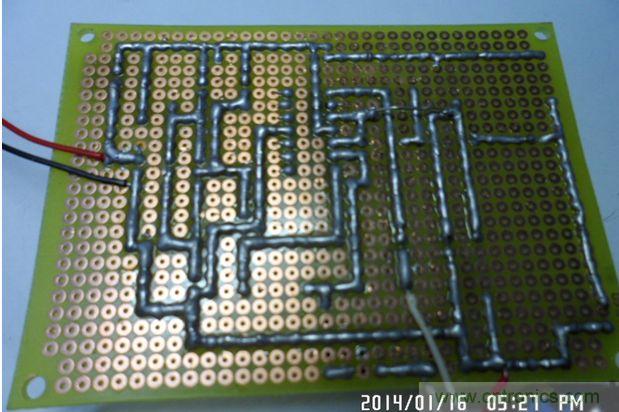

焊接好的样子(焊工很渣,见笑了)

焊接好的样子
[page]

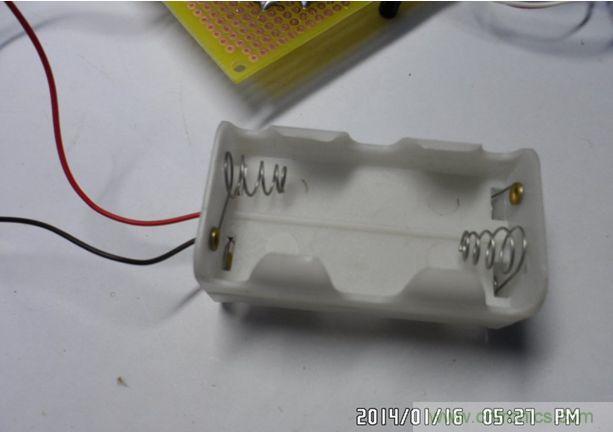

4节5号电池供电

4节5号电池供电

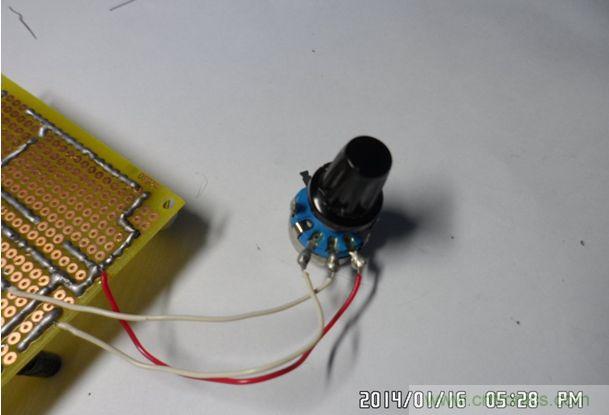

电位器没有焊接在板子上,调整电位器使(7)脚输出信号强度适中(具体详见电路图)

DIY高精度无线话筒
[page]

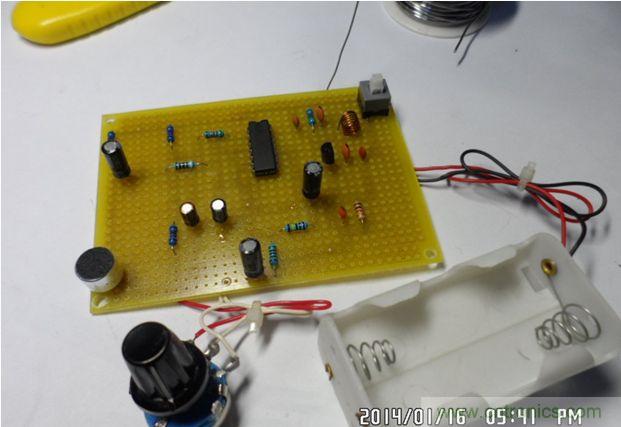

整体:

整体

工作频率在88~108MHZ范围内,用收音机即可接收。(完成后,在调制频率时,大家需有耐心) 此实例中三极管采用的是NPN 9018型。经试验证明,电路工作较为稳定,无明显跑频现象,用手机放在驻极体话筒旁播放歌曲,过好一段时间频率仍未偏移。关上房间门,拿着收音机经过几道隔墙仍可接收,并没有多大衰减。灵敏度较好。当然不能和专业的去比较,业余玩玩还是可以的。

下面是电路图:

电路图
