选你所需:可驱动高频/低频的逆变电路设计对比【原创】

录入:edatop.com    点击:


如果自己DIY的一个逆变,不仅能够驱动高频变压器还能用来驱动工频低频变压器,该多好。这里小编通过去不同技术高手那里去取经,终于总结了两种逆变电路设计方案。当然大大小小会有自己的优缺点。大家可以根据自己的需求,来强化你需要的逆变电路设计的优点,弱化缺点。

逆变电路设计一:

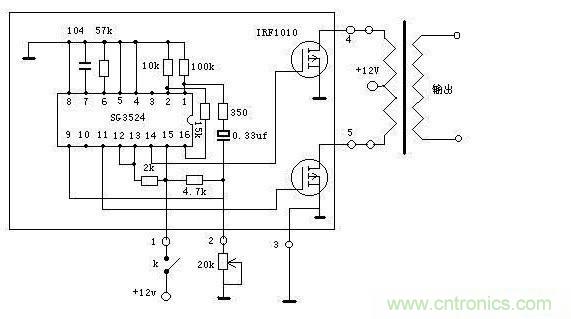

该逆变电路设计已经制作成实物啦,但是驱动工频变压器有点力不从心,12V的电瓶转换出来才48V这样,什么情况?管子是用IRF3205,比IRF1010还要好,7脚是用的222瓷片电容的。具体的设计电路和实物图如下:

逆变电路设

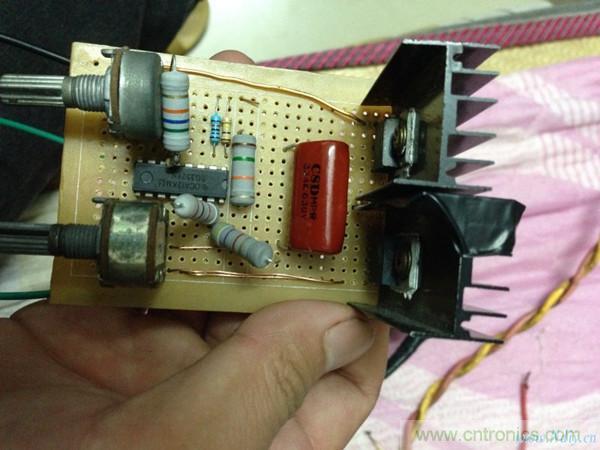

逆变电路设计实物图

关于上面遇到的问题,哪位大侠知道请帮忙指出!谢谢!

[page]

逆变电路设计二:

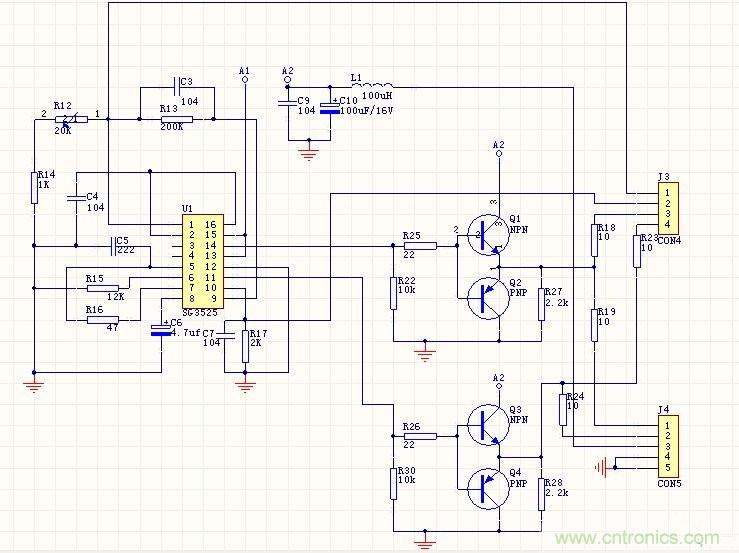

相比于上面的一个逆变电路设计,这个设计电路的驱动能力更足。有个反馈脚接了个300K的电阻,然后接后面的高压脚,整流之后才以调节,电压可以0-400V的直流输出。具体的电路设计如下图:


逆变电路设计图



看完上面两种逆变电路设计,如果大家有不同的逆变电路设计方案可以分享出来!多多益善哦!
