DIY：简易调频话筒电子电路设计图

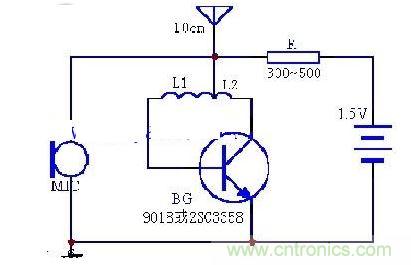

简易调频话筒电路如图，电路只用了4只的元件，就组成了一只微型无线调频话筒，工作频率较稳定，发射距离大于10米，1.5V供电时,电流小于0.5mA，这样节能的话筒还少见，3V供电时距离可达30米。这套电路能在走廊这头通向另一头，足足有20米远，实现了一群爱好者的调频梦。

BG与L及三极管结电容组成高频振荡电路三极管的结电容约有2~3P，要使频率落在FM范围内，线圈应在直径5mm芯一绕7圈，电容话筒受话时的振动调制着高频信号产生频偏，实现调频。其发射距离与发射管工作电流大小有关，电阻不能先得太大也不能太小，在300~500欧之间，功率不足1毫瓦。

选择BG时，管子的fT必须大于300MHz，如用2SC3357高频管，则频率更为稳定，距离也会更远些。电感L分作两个线圈来绕制，但绕向必须相同，L1用直径0.5mm漆包线在直径5mm骨架上绕4匝，L2绕3匝。天线可用10cm长的软导线，使用时手摸天线会影响频率为变化。在固定地点用时则非常稳定。爱好者按图制作时请一定选好三极管，因为每只三极管的bc结的结电容都不一样，按图做好的无线话筒发射频率会在一个大的频率范围内，要随时调动线圈的间距，或在bc结并上5 -15P的小电容来调试，效果更好，更易调好。如果你的参数选得好，这个话筒一装好就可以正常工作。

本电路可装入小瓶盖内，还可以装在笔套内，电池用A13号电池或更小号的，但注意用小容量电池时加一开关。
