光耦是好是坏？小编教你三招搞定它

光电耦合器又称光耦合器或光耦，是新型电子产品，广泛用在计算机、视音频等各种控制电路中。由于光耦内部的发光二极管和光敏三极管将电路前后级电压或电流转化为光，二者之间是没有电气连接的，因此有效隔断电路间的电位联系，实现电路间的可靠隔离。

光电耦合器的检测：

判断光耦的好坏，可在路测量其内部二极管和三极管的正反向电阻来确定。更可靠的检测方法是以下三种。

比较法

拆下怀疑有问题的光耦，用万用表测量其内部二极管、三极管的正反向电阻值，用其与好的光耦对应脚的测量值进行比较，若阻值相差较大，则说明光耦已损坏。

数字万用表检测法

下面以PC111光耦检测为例来说明数字万用表检测的方法，检测电路如图1所示。检测时将光耦内接二极管的“+”端1脚和“-”端2脚分别插入数字万用表的Hfe的c、e插孔内，此时数字万用表应置于NPN挡；然后将光耦内接光电三极管c极5脚接指针式万用表的黑表笔，e极4脚接红表笔，并将指针式万用表拨在R×1k挡。这样就能通过指针式万用表指针的偏转角度——实际上是光电流的变化，来判断光耦的情况。指针向右偏转角度越大，说明光耦的光电转换效率越高，即传输比越高，反之越低；若表针不动，则说明光耦已损坏。

光电效应判断法

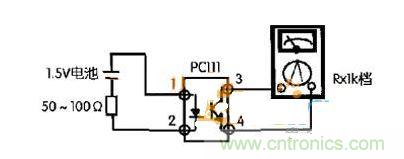

以检测PC111光耦合器为例，如图2所示。将万用表置于R×1k电阻挡，两表笔分别接在光耦输出端4、5脚；然后用一节1.5V电池与一只50～100Ω电阻串接，电池正极端接PC111的1脚，负极端碰接2脚;或正极端碰接1脚，负极端接2脚。这时，观察接在输出端万用表指针偏转情况。如果指针摆动，说明光耦是好的，如果不摆动，则说明光耦损坏。万用表指针摆动偏转角度越大，光电转换灵敏度越高。
