支招：不同类型三极管的使用及连接方法

三极管的使用一直是我们在设计电路的时候经常会用到的。今天小编来为大家总结下关于NPN和PNP两种型号三极管的使用和连接方法，这里所说的是分别用于开关状态的电路。

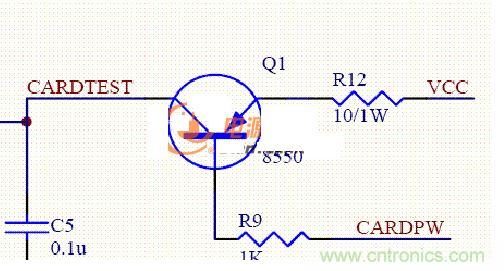

首先来说一下NPN型，这种型号的三极管在用于开关状态时，大都是按图一的接法：发射极接地，集电极接高电平，基极接控制信号。在图一里，当信号Green为高电平时，三极管导通，电流从集电极流向发射极，也就是说从Vcc到地构成一回路，这个时候发光二极管导通发光。其次对于PNP型的三极管，用于开关状态时，一般都是按图二的接法：发射极接高电平，当基极收到低电平信号时，三极管导通，也即电流从发射极流向集电极。

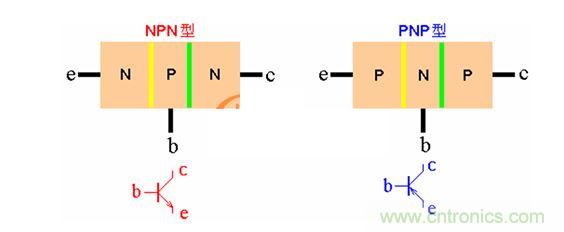

电路示意图

由上图可见，若三极管三端加的电压不正确会损坏三极管，在三极管的Datasheet里都有标出击穿电压的参数:

PNP型三极管8550的击穿电压参数

三极管的反向工作电压应小于击穿电压的(1/2～1/3)，以保证管子安全可靠地工作。

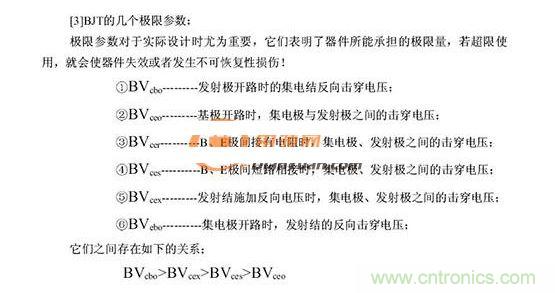

关于三极管的击穿电压讨论示意
