牛人支招,教你设计无线探测器

录入:edatop.com    点击:

具有一个AM锁定检测和输出驱动电路内置PLL电路。NE567的主要功能是推动负载(通常为LED)时,在其探测波段的频率是在IC的输入。中心频率,频段输入,输出延迟等可以使用外部元件编程。



NE567音解码器/PLLIC



NE567是具有一个AM锁定检测和输出驱动电路内置PLL电路。NE567的主要功能是推动负载(通常为LED)时,在其探测波段的频率是在IC的输入。中心频率,频段输入,输出延迟等可以使用外部元件编程。NE567集成电路的功能包括0.01Hz至500kHz的频率范围内,高度稳定的中心频率,可编程带宽,高噪声抑制,可吸收输出百毫安的,外部可调VCO频率等NE567,常见的应用是高度免疫的误触发,双音频解码,遥控器,超声波控制,监测频率等。

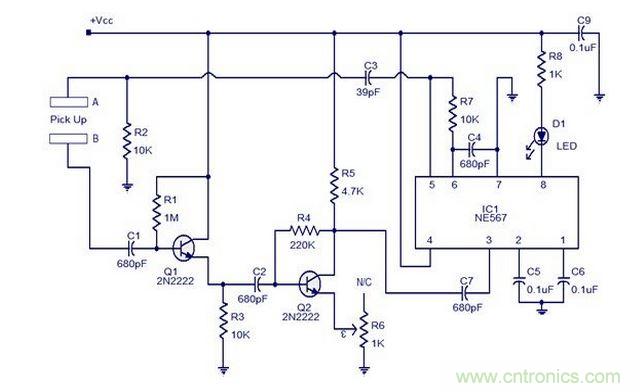

NE567接近探测器电路

NE567接近探测器电路

一个简单的接近探测器电路采用NE567在这里显示。第8针是内部输出驱动电路IC内部的输出终端。此引脚变为低电平时,输入频率的IC(PIN3)在检测带。电阻R7和电容C4设置的振荡频率。这些振荡是在5脚和它耦合到终端的组装起来使用电容C3挑。候机楼B拿起通过电容C1的晶体管Q1的基振荡,和夫妇。Q1和Q2形成了一个两阶段的集电极基极偏置2级放大器。R1和R4是基地偏置电阻,Q1和Q2的集电极。C2的夫妇输出第一阶段到第二阶段。拿起信号,从而放大并应用于IC的输入引脚(PIN3)通过电容C7。5233形成输出滤波电容器和电容C5决定接收信号的频带宽度。C9是由电源旁路电容。C2和R2提供了一个VCO信号的相移与此相移信号从IC由IC检测。当一些附近的成立大会,其终端的变化之间的电容挑对象。这种电容的变化而变化的频率,IC检测到这一变化,并显示指示。电阻R8限制输出LED电流。
