专治公式疑难杂症!射频单位转换公式就这些!

录入:edatop.com    点击:

常用的射频单位转换公式如下所示:
射频单位转换公式
提示:Zohms 代表设备的输入阻抗,BWHz 代表用户关注的带宽范围,PSDdBm/Hz 代表功率谱密度。

以下为使用射频单位转换公式的情境示例。

1.从伏特到dBm的转换

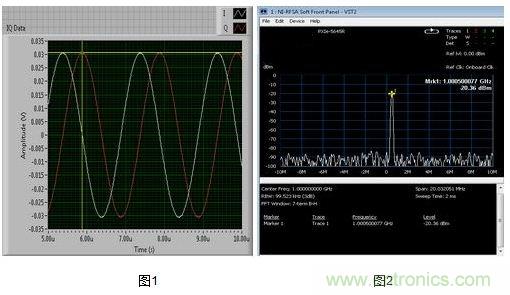

由矢量信号收发器(VST)所产生的单音信号,其频率与载波有500 kHz的偏差,IQ信号产生速率为120 MS/s,输出功率约为-20 dBm。该信号经由RF IN口反馈输入至VST设备,其I/Q电平测量结果如下图1所示,功率测量结果如图2所示。

射频单位转换公式


根据I/Q电平测量结果,信号功率可以由如下公式计算得:

射频单位转换公式
根据以上转换等式,我们可以发现信号功率的时域测量结果与频域的计算结果基本一致。

2.从dBm/Hz到dBm的转换

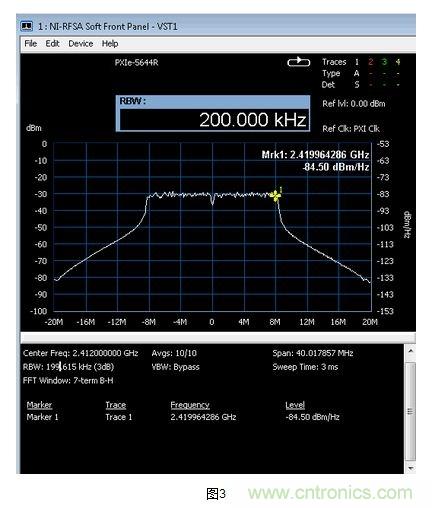

使用矢量信号收发器(VST)捕获到的频谱测量结果如图3。在标记1处的功率谱密度为-84.50 dBm/Hz。

射频单位转换公式


在200 kHz的分辨率带宽下,信号功率可由如下公式计算而得:

射频单位转换公式
