方案精讲：射频无线门禁系统电路的设计与实现

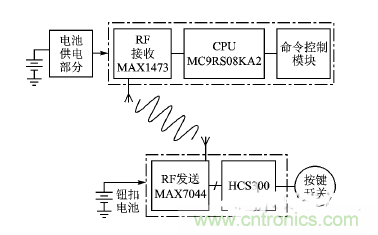

图1 RKE系统结构框图

RKE系统的用户可以通过钥匙链发送数据来打开和关闭汽车门。图1中，用户可以按下按键开关来发起与接收机的通信，通过一串64～128位长度的数据流进行发送器和接收器的会话。该数据流包括前引导码、命令码和一串加密滚动码。通信速率通常选用2～20 kHz之间，采用ASK调制方式，主要为了延长发送部分钥匙链中电池的使用寿命。

功率设计

设计中主要考虑的是低电流消耗情况下的高可靠性、系统的成本以及发送器和接收器的寿命。对于发送器，电池寿命在3~5年是可以满足要求的。电池寿命对于接收器件也很重要，因为接收器件必须总是在线侦听发送端数据，典型的电流要求不超过1 mA。一个设计方法是，在一定时间内，接收端保证能够检测到有效的发送信号；为了最大限度地节约电量，接收器在其他的时间睡眠。

安全性设计

系统的安全性也是一项主要考虑的因素。通过采用Microchip公司专为RKE系统设计的使用DES算法的安全密钥芯片HCS300来实现系统数据的安全加密，防止发送的数据被恶意盗取拷贝；同时在接收端使用MC9RS08KA2进行解密和继电器控制。HCS300的操作电压为2.0~6.3 V，是一个可编程28位串行码、64位加密键值、66位发送长度、32位跳频码、4位按键码、2位状态码，具有键值读保护措施的芯片。

DES编码、解码图如图2和图3所示。

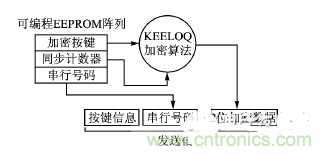

图2 DES编码图

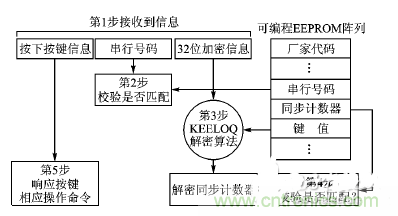

图3 DES解码图

16位的同步计算器，在每次发送代码后都要发生改变。它随按键的次数而增加。根据DES算法加密，在每次发送的代码中，由于同步计数器的变化而使得每次发送的代码有大于50%的部分不一样。图2说明在编码过程中如何使用HCS300的内部可编程EEPROM，一旦编码器检测有按键按下，它就立即读键值，同时刷新同步计数器。按键和同步计数器经过加密算法处理，输出数据是32位的加密信息。携带按键信息的32位代码和串行码组成了整个发送码，将被接收部分接收到。

解码部分必须先学习发送端的数据码，学习包括计算发送端的键值、解密32位的加密信息和可编程阵列中的串行码、同步计数器以及键值。在正常的操作模式中，每次接收到的有效格式的信息都被计算。串行码用于表示发送码是否被学习过。如果发送码被学习过，那么它的信息被解密和同步计数器值校验，最后接收系统执行按键操作请求。图3表示了接收部分接收到的信息和它的可编程EEPROM（设计中使用AT24C02）中存储信息的关系。

射频收发器件和微处理器特性

为了保证系统能够在较低电流消耗的情况下，有较高的发射功率和接收灵敏度，系统选用了Maxim公司的MAX1473接收芯片和MAX7044发射芯片。MAX7044发射芯片工作电压为+2.1~6.0 V，7.7 mA的低工作电流，250 μs的启动时间。通信速率能达到100 kbps，小封装3 mm×3 mm，8引脚SOT23封装。它消除了基于SAW发送器设计的问题；采用晶体结构，提供了更大的调制深度和快速的频率响应机制；降低了温度的影响，温度范围可达-40~125 ℃。
[page]
硬件设计图

按键DES硬件加密部分电路如图4所示。发送部分射频前端电路如图5所示。接收部分射频前端电路如图6所示，元器件参数如表1所列。接收部分微处理器控制电路如图7所示。

图4 按键DES硬件加密部分电路

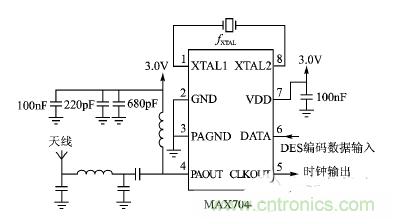

图5 发送部分射频前端电路

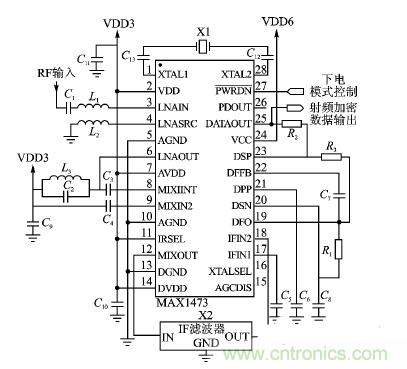

图6 接收部分射频前端电路

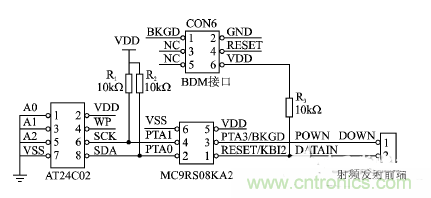

图7 接收部分微处理器控制电路

MAX1473接收芯片采用3.3 V锂电池供电，250 μs启动时间，小于2.5 μA的待机模式工作电流，-114 dBm的灵敏度；采用TSSOP 28引脚封装设计。MC9RS08KA2作为Freescale公司新推出的一款集成多个功能的高性价比MCU，具有键盘中断和高达20 MHz的内部时钟，以及8位模计数器，2 KB Flash空间，63字节RAM；同时有等待和3种停止模式，满足系统的超低功耗设计（设计中电流小于1 μA），以及简易的6引脚BDM编程调试接口，便于系统的实时升级。设计中采用6引脚DFN精密小引脚封装，满足系统的小体积要求。

通过结合多家外围器件和微处理器件，利用Microchip KEELOQ芯片的安全性，Maxim的射频芯片的可靠性、稳定性和Freescale微处理器的高集成度及性价比，整合各家优势，提高了系统的整体性能。通过实际运行，系统达到了预先设计的要求。本次设计只使用了2个按键，根据需要可以外扩功能按键达到15个，用于实现不同的控制信息要求。设计人员可以根据自行需要进行相应的扩展。
