实例分析:差分信号的有效和故障条件

录入:edatop.com    点击:

图1所示电路用于检测最小幅度差为200mV、绝对值从-7V至+12V的连续差分信号。该电路可以检测输入开路、输入短路和输入保持在高或低电平的情况。当其中任何一种情况发生时,电路的输出为低电平,而有差分脉冲串时则为高电平。该电路只需单5V电源供电。

差分信号的有效和故障条件

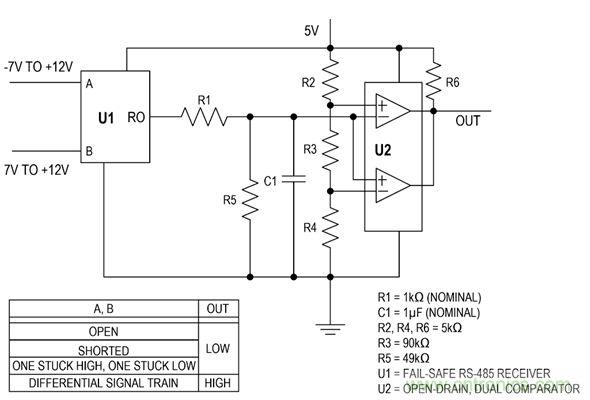

图1:连续差分信号检测电路。


OPEN 开路

SHORTED 短路

ONE STUCK HIGH ONE STUCK LOW 一端保持高电平,另一端保持低电平

DIFFERENTIAL SIGNAL TRAIN 差分信号序列

OUT 输出

LOW 低电平

HIGH 高电平

U1=FAIL-SAFE RS-485 RECEIVER 具有自动防故障功能的RS-485接收器

U2=OPEN-DRAIN,DUAL COMPARATOR 开漏型双路比较器

U1 (MAX3280)是一个RS-485接收器,用于接收A、B端幅度差值至少200mV、绝对电压范围从-7V至+12V的差分信号。当没有输入信号时,U1的引脚RO将是高电平,因为U1是一个具有真正自动防故障功能的器件,当输入开路或短路时都会输出高电平。当其中一个输入引脚保持在高电平并且另一个保持在低电平时,R0也能输出高或低电平。R1和C1组成一个低通滤波器,当RO输出为脉冲串时可以将U1的输出平滑为一个直流电压。

U2(MAX992)是一个双路开漏型比较器,被配置为窗口比较器,同时通过R2-R4电路将电压阈值设为0.25V和4.75V。只有当滤波后的脉冲串电压落在这两个阈值之间时,最终OUT信号才会变高。
