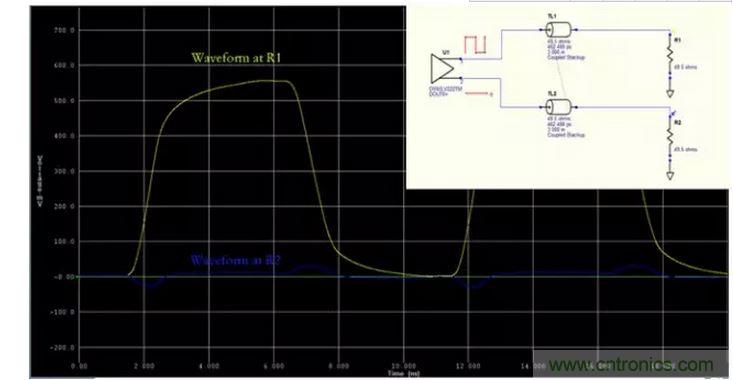

串扰这玩意，可是个损人不利己的东西，他将自己的能量耦合到别的走线上，不仅干扰了别人，还损耗了自己。下面两幅图展示了有无串扰时波形区别：

可以看到，能量耦合到另一条线上之后，信号本身的上升沿上出现了一个缺口，而静态线出现了一个负的远端串扰。

那如果如果在静态线上加上一个与攻击线大小相等，方向相反的信号，让两线相互耦合，会出现什么情况呢？是的，对方的远端串扰刚好将自己损失掉的那一部分能量给补上了。

这不就是我们的差分线吗？难道高速先生这篇文章就只说点这玩意？

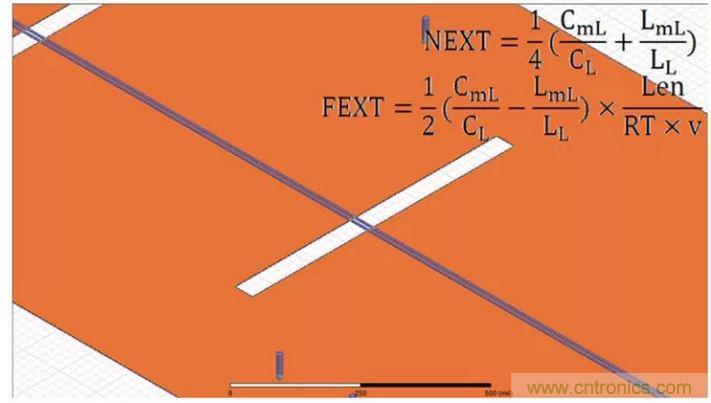

当然不是，让我们来看一下下面这种情况：

是的，就是我们常说的跨分割。虽然说带状线没有远端串扰，但是碰到跨分割时，站在悬崖边信号当时应该是这样想的：这悬崖刚好跟你身高一样宽耶，绕路走太远啦，朋友对不住了，借你身体一用••••

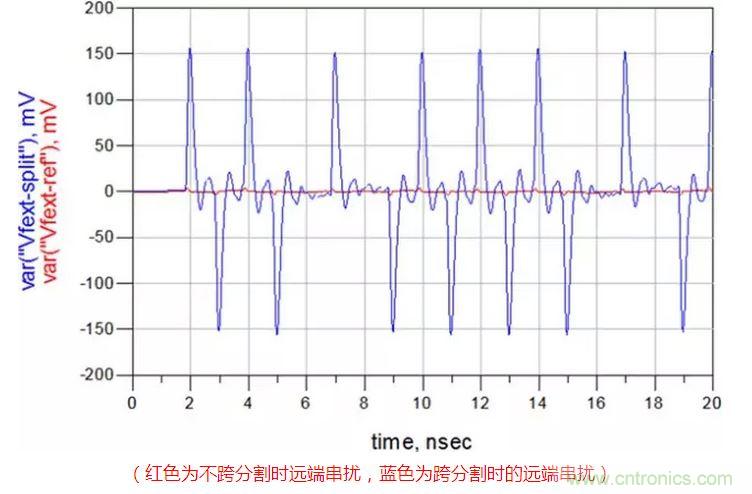

于是出下了下面这张图：

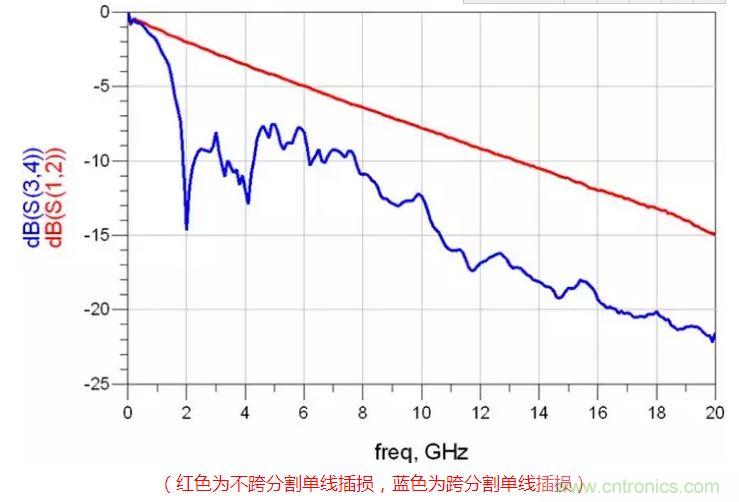

而由于大量能量变成了远端串扰，原信号路径上传送到接收端的能量寥寥无几：

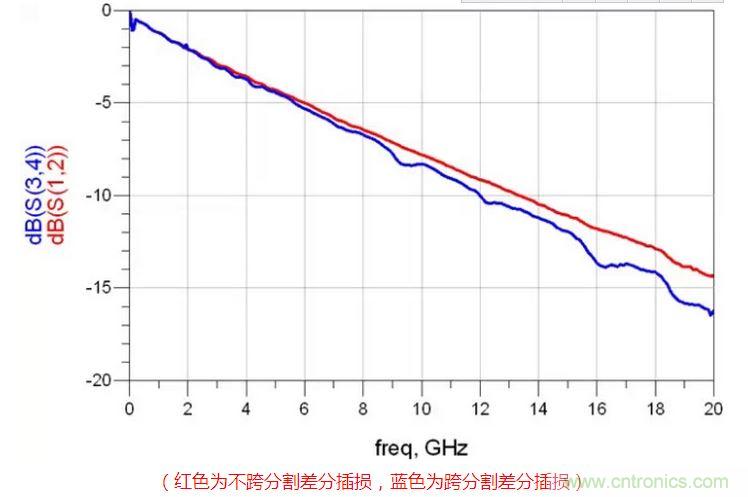

这时，伟大的创世工程师将两根信号线变成了兄弟，你是N来我是P，小N在过完悬崖之后回头拉了小P一把。于是神奇的事出现了：

大部分的跨分割区域不会太宽，看过《反射详解》的兄弟们知道这样的宽度不会带来太大的影响。其实跨分割最大的影响在于串扰与EMC。而差分线，能应付各种复杂路况。毕竟兄弟同心，其利断金。这就是串扰的运用。
