工程师们福利到:微带线系列-微带线的损耗(2)

录入:edatop.com    点击:

工程师们福利到:微带线系列技术讲解-微带线的损耗(1)

http://www.cntronics.com/emc-art/80029059

工程师们福利到:微带线系列技术讲解(1)——EMC

http://www.cntronics.com/emc-art/80029055

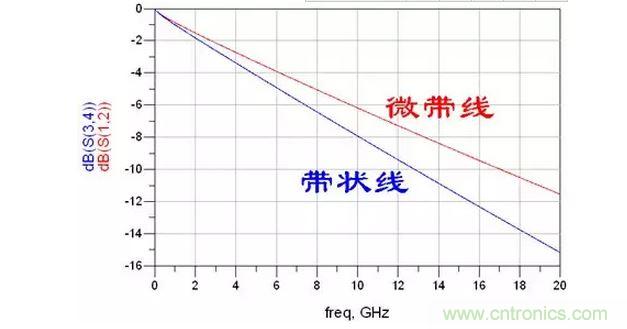

果然,微带线的损耗比带状线小好多呢!

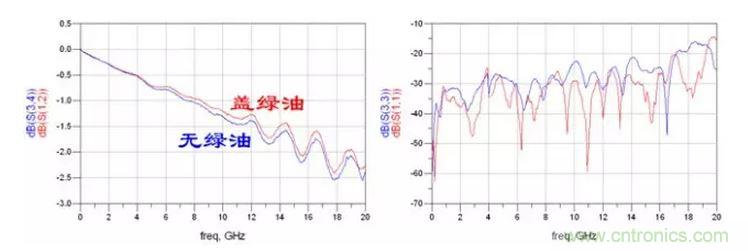

如果只是一个这样的结论的话,这篇文章就这样结束了,所以事情果然还是发生了反转,因为我发现了一组这样的数据:

微带线的损耗

不盖绿油的损耗居然比盖绿油的损耗还要大,这又是为什么?正当我百思不得其解的时候,强大的工艺部门同事告诉我,表层只要是开了阻焊,生产时默认都会进行表面处理,通常是沉金也就是化学镍金。我一查镍和金的电导率,刹时恍然大悟。

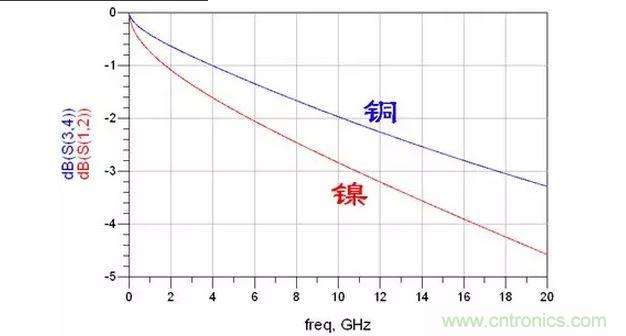

原来通常铜的电导率为58000000S/M,而金是40000000S/M,镍只有16000000S/M。同样介质下,不同金属的损耗是这样的:

微带线的损耗

看来原因找到了,由于表面处理的存在,微带线即使除掉绿油的影响,损耗还是不小啊。看来以后高速信号还是要慎重使用微带线。

这时,小陈同学的脑洞又开了一下,跑到工艺部门问:那我们能不能强制不做表面处理?

工艺部的同事冲我一笑说:理论上是可以的,但是••••
