示波器的各种不同的视图模式到底代表啥意思?

录入:edatop.com    点击:

示波器可通过各种各样的视图模式来观察波形,有YT、XY两大类别,YT模式又可以进一步细分为普通、大时基、滚动等模式,观察信号时,应选择哪一种模式才最合适,不同的模式之间又有什么关联。本文带您详细深入探讨,各个模式显示的方式,优点与缺点,帮您快速准确地找到合适的模式来观察信号。

YT模式

YT模式是示波器中最常见的,其坐标系Y轴为通道输入信号,上正下负,参考地为零点,X轴为时间,左负右正,触发点为零点。YT模式还可进一步细分为普通、大时基、滚动、Zoom、插值模式,下面一一详细介绍。

1、普通模式

普通模式是最常见,示波器一般工作在此模式下,其特点如下:采样是分次且独立的,采样之间存在死区,可设置触发条件,波形在采样完成后输出,对于周期信号一般可以稳定显示。

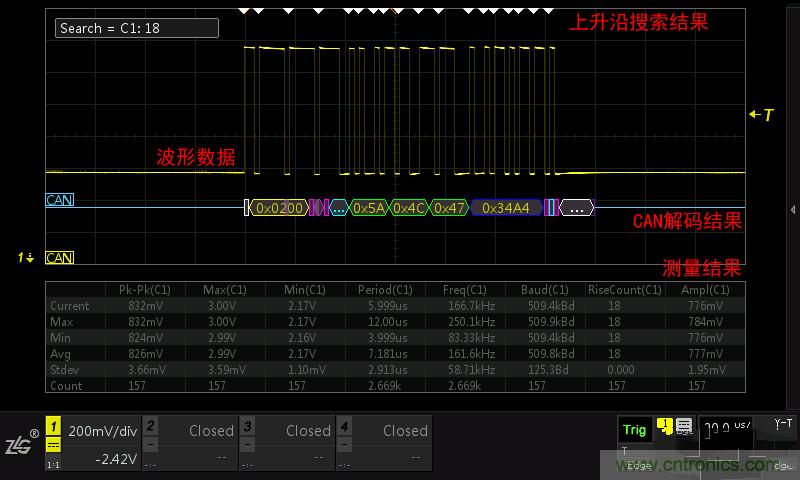

优点:适用于观察周期性信号,眼图,低概率的异常信号,可对数据进行强大的处理,如测量、搜索、解码等如图1.1所示。

缺点:采样之间有死区,会丢失一定的数据,有时可能是致命的。当水平时基较大时,波形刷新较慢,因为采样时间变长了。

示波器的各种不同的视图模式到底代表啥意思?

图1.1


2、大时基模式

大时基模式与普通模式大同小异,区别仅在于波形在触发后开始输出,在结束前边采样边输出。此模式继承了普通模式的所有优点,且改善了水平时基较大时,波形输出太慢的缺点,故被称为大时基模式。

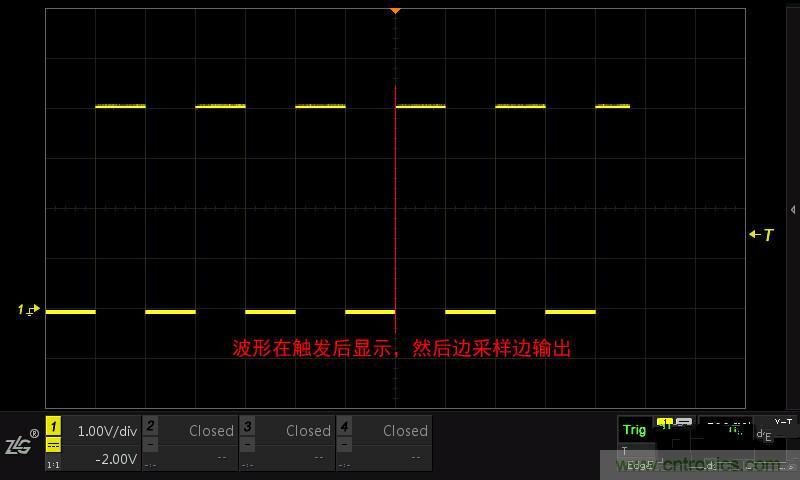

小提示:当时基较小,边采样边输出是没有意义的,因为人眼跟不上刷新的速度,所以普通模式和大时基模式一般会根据水平时基自动切换。如ZDS2000系列示波器在水平时基大于等于100ms/div时,会自动进入大时基模式如图1.2所示。

示波器的各种不同的视图模式到底代表啥意思?

图1.2


为了更好展示地边采样边输出,大时基模式还提供了与上一帧数据对比刷新,让您更好地观察输入信号的变化如图1.3所示。

示波器的各种不同的视图模式到底代表啥意思?

图1.3


3、滚动模式

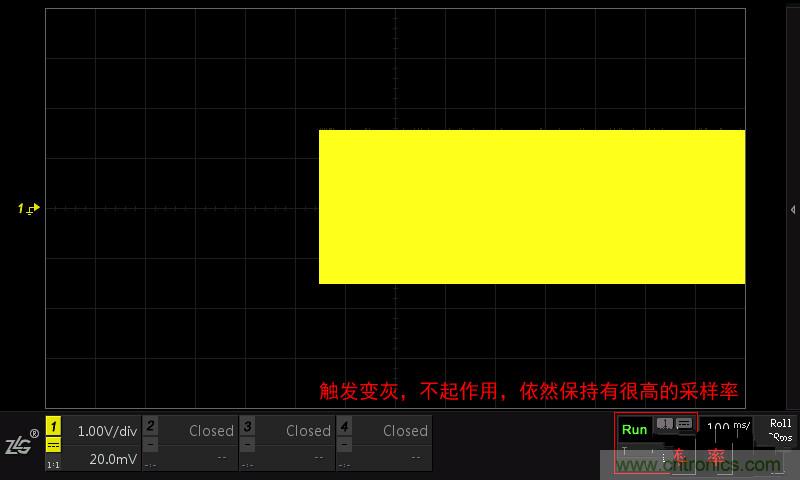

滚动模式的特点如下:连续采样,无采样间隔,边采样边显示,无触发设置,波形始终从右往左滚动显示如图1.4所示。

优点:采样无死区,且实时显示,不会丢失数据。但应注意到,采样率过低也会导致采到的数据没有意义,所以选择深存储示波器是至关重要的如图1.5所示,深存储波形不失真,完美重建。

缺点:波形无法稳定显示,没有触发的概念,不能自动识别低概率信号。

小提示:为什么滚动模式下,波形是从右往左滚动显示的呢?因为YT模式定义的时间轴是左负右正(左侧为旧数据右侧为新数据),那么新采集的数据必然是从右侧增加,旧的数据则从左侧移出屏外,所以就形成了从右往左滚动显示。
[page]

示波器的各种不同的视图模式到底代表啥意思?

图1.4
示波器的各种不同的视图模式到底代表啥意思?

图1.5


4、Zoom模式

Zoom模式是为了解决水平时基过大而导致波形显示趋于密集的问题,该模式提供另一个副时基窗口,可查看主时基局部放大的波形,以方便用户浏览细节如图1.6。

示波器的各种不同的视图模式到底代表啥意思?

图1.6


5、插值模式

插值模式在当屏幕点数小于分辨率时的特殊模式。由于两个原始采样点间存在很大的空隙,通常会用一些方法处理后再显示,常用的有以下三种处理方式:正弦插值、线性插值、原始点显示。

XY视图模式

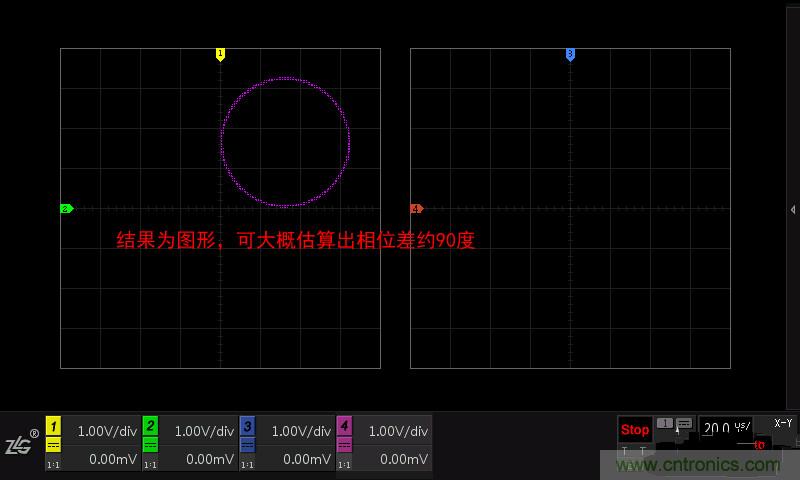

XY视图模式是将时基关闭,而使用另外一个通道的输入作为水平信号,以便观察这两个信号的关系,这种图形称为李萨如图形,通过该图形可以很方便的观察两个信号间的频率、相位和幅度的关系如图1.7和图1.8所示。

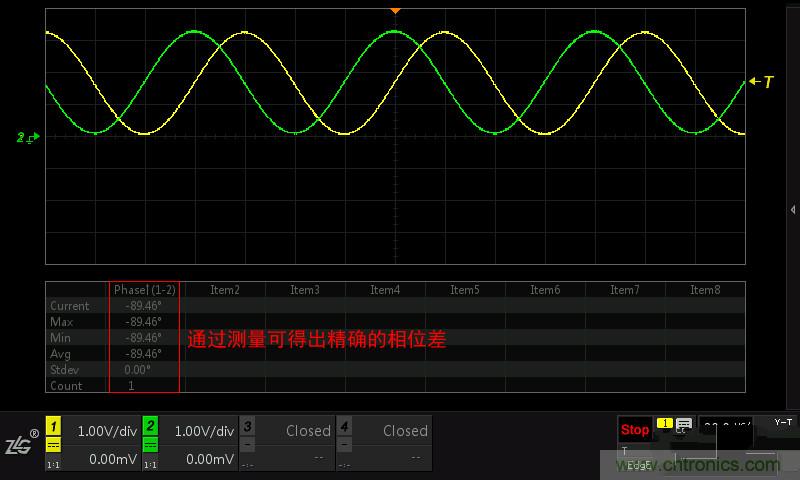

该模式在现代数学示波器中,已渐渐弱化,因为该方法的只能评估出一个大概值,误差较大,而数学示波器提供的强大测量功能,可直接得出精确的结果。

示波器的各种不同的视图模式到底代表啥意思?

图1.7
示波器的各种不同的视图模式到底代表啥意思?

图1.8
