二、关于时序

经常被问到的问题就是xxxMHz的信号需要做多少的等长呀?小陈是真的不知道啊,来来来,听小陈讲一个故事•••

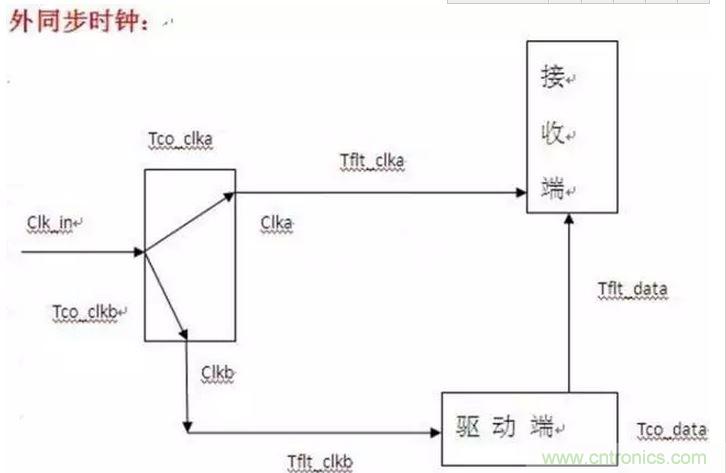

小李与小民是大学舍友(时钟芯片),大学的第一个学期他们各自新交了一个女朋友小丽(发送芯片,如CPU)与小敏(接收芯片,如sdram),小丽和小敏住在城市的两个不同地方。寒假他们相约一起出去玩,小李与小民先洗漱(Tco_clk)了一下准备出门接各自的女朋友,但是女生比较任性,要等各自男朋友到了她们俩才开始梳妆打扮(Tco_data)再出门。由于小丽离他们的学校近一点,所以他们决定小李接到小丽后带到小敏住的地方集合。但是小李不能带小丽到的太早,太早的话小丽等太久会生气(setup time)。小李也不能带小丽到的太晚,太晚的话小敏会生气(hold time)。而且旅游大巴是固定时间发车的,去晚了就只能等下一趟了(一个时钟周期)。为了这一趟旅行小李和小民也是绞尽脑汁啊,他们不敢去催小丽与小敏梳妆打扮快点,最后只能改变各自到达女朋友那边时间了。那改变(做等长)多少呢?是一个人走路一个人骑自行车,还是一个人走路一个人打车?这个跟大巴的发车周期有关,但更与两位美女各自梳妆打扮的时间有关,没有办法只根据发车周期来判断。在这个学期,他们之间是一个外同步公共时钟系统。

关于时序

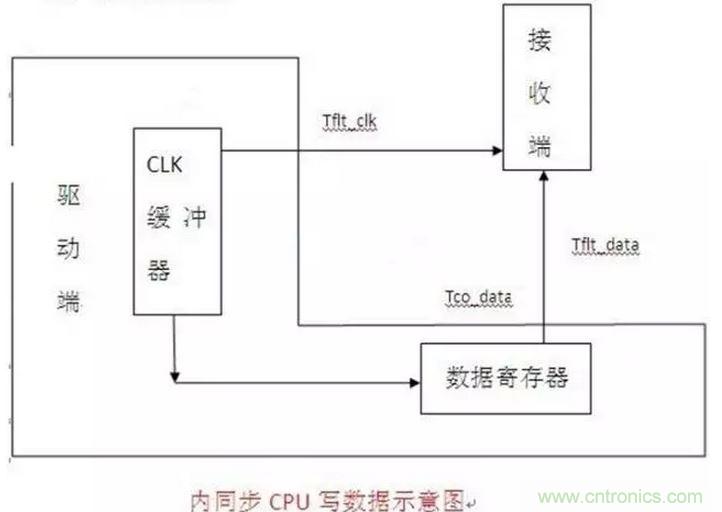

大学的第二个学期,小李比较厉害,先将小丽骗得同居了,就在学校宿舍附近租了一个小房间。而小民还是在宿舍跟小敏隔城相望。小敏心怀歉意,于是跟小民保证自己打扮的时间一定在小丽所能容忍的时间内。暑假的时候,他们再约着一起出去玩,这时候他们计算时间就没有那么麻烦了,三个人一起去接小敏(时钟驱动与驱动端同时发向接收端),在路上单身狗走得快点,情侣稍微走的慢点无所谓。这个学期,他们之间是一个内同步公共时钟系统。

关于时序

到了大学的第三个学期,耿直的小民还是没有忽悠成功,但是小敏又做出了让步,这一次,她不需要小民到她楼底下她才开始梳妆打扮了,小民也摸清楚了小敏打扮花的时间。所以只要给她一个电话,每次提前那么一点出门就可以了。在这个学期他们之间是一个源同步时钟系统。

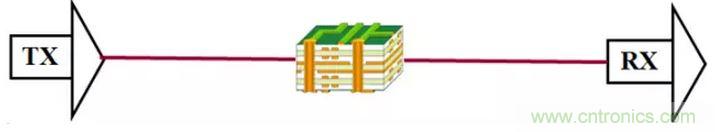

大学的第四个学期,终于小敏也倒在了小民的攻势之下,两队小情侣租了当邻居了。又到了假期,他们这时不用考虑谁又生气了,反正弄好了一起出门(时钟与数据都在一起),只需要考虑旅行途中是否顺利就可以了。这时候,他们成功的由并行信号变成了高速串行信号。

关于时序

比喻不一定完全恰当。有问题劳烦大家指出哈。
