高速设计的三座大山——串联电阻对信号的影响

ps：高速设计的三座大山——电阻基础

http://www.cntronics.com/cp-art/80029759

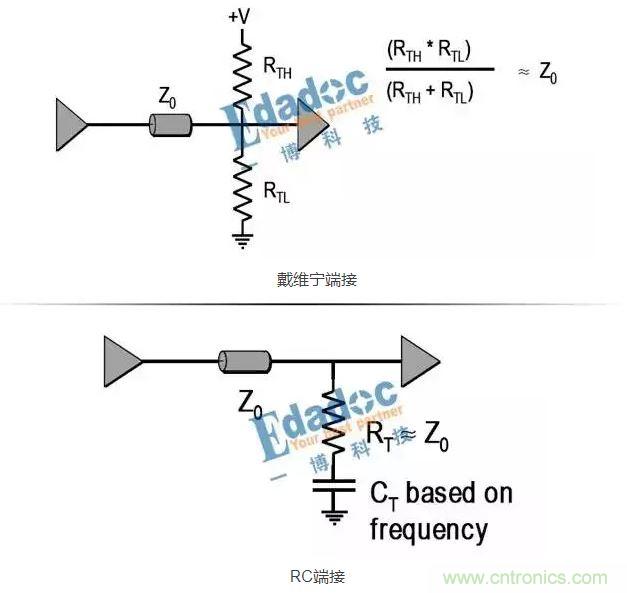

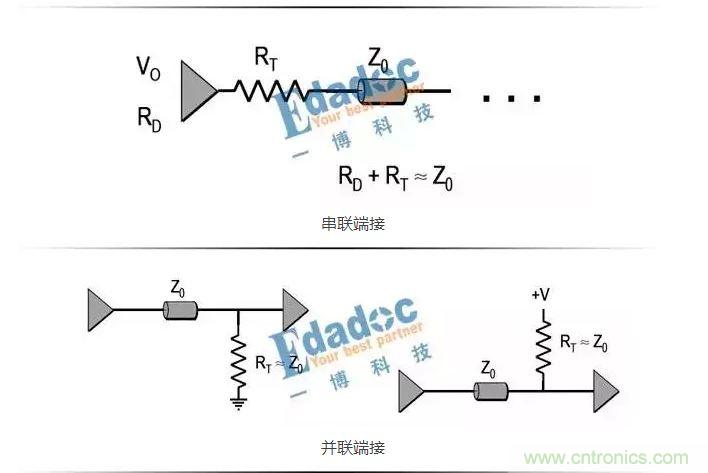

端接示意图如下:

各种端接都有其优缺点，以后有机会，高速先生会一一对以上各种端接做全面的分析，今天我要说的是：串联电阻对信号的影响，也就是串联端接所用的电阻对信号的影响。

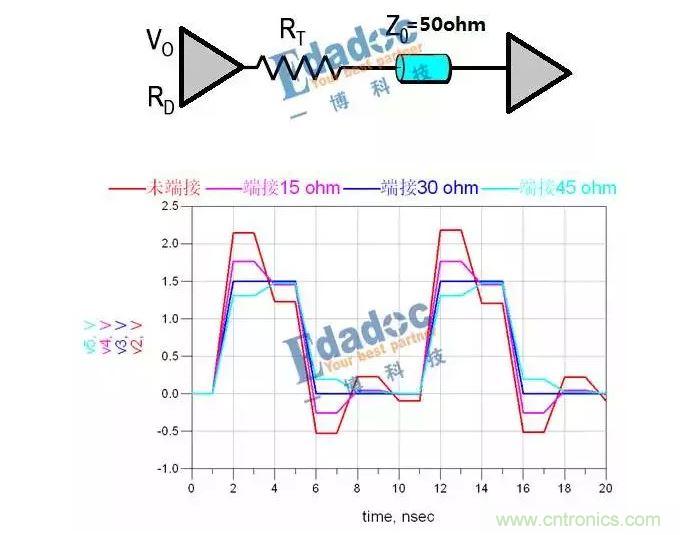

先看图

串联端接电阻的大小会影响信号的上升沿，当串联电阻变大时，信号的上升沿变缓（另外信号幅值的变化是因为反射的原因，这个在反射详解系列，有详细解释，当端接30ohm时，匹配最好，没有反射）。

把图放大，上升沿看的更明显。

为什么信号的上升沿会变缓了呢？我们来梳理一下，整条链路有发送端、串阻、传输线、接收端，变化量是串阻的阻值，现象是上升沿变缓。有什么原理即跟R有关，又会导致上升沿变缓呢，最先想到的肯定就是RC滤波器。一阶RC滤波器是典型低通滤波器。串联电阻与传输线的等效电容、接收器的输入电容组成了RC滤波器，限制了信号的带宽。其影响信号带宽的原因是：R与C组成RC充电电路，电容两端的电压变化V_C=V_S×(1-e^(-1/τ t) ),其中τ=RC，是时间常数，当时间常数越大时，电容两端的电压变化越慢，信号边沿越缓。

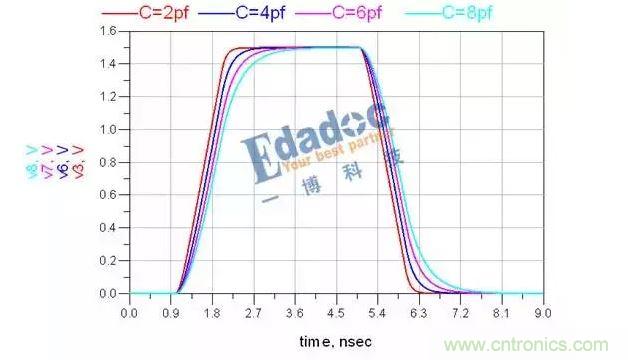

下面我们再来验证一下，固定串阻阻值不变，改变电容值，当电容阻值变大时，RC时间常数变大，上升沿同样变缓了。如下图：

以上就是串阻对信号影响的分析。
