技术支招：如何实现对示波器的远程控制？

1.LabVIEW 基础介绍

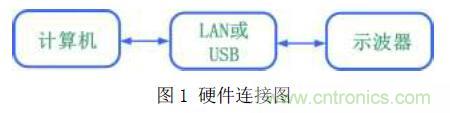

计算机通过LAN(网口)或者USB 接口与示波器建立连接来控制示波器。如图1所示。

一听到要控制示波器，大家都会想到通过SCPI 命令来控制示波器。那如何来实现呢？可选的方案有：

（1）通过编写程序代码，如使用C,C++,C#等语言结合开发环境（如VS2012）来编写代码；

（2）通过LabVIEW，使用图形界面来实现。

今天我们就来说说如何使用LabVIEW 实现对ZDS2024 示波器的控制。

LabVIEW 的定义：

LabVIEW 由National Instruments 公司开发，于1986 年发布第一个版本，是一种用图标和连线代替文本行来创建应用程序的图形化编程语言。LabVIEW 提供了一门编程语言所拥有的语法功能，只是它以图形的方式提供。

LabVIEW 基本由一个个VI 文件组成。每个VI 由前面板和程序框图组成。可以从两个角度来理解VI 文件：

（1）从用户交互来说，前面板负责设计用户交互界面，类似UI 设计工具，一般包括用户操作控件和输出结果控件，像文本框、按钮、波形显示控件等；而程序框图负责将用户的操作经过一系列的处理，并最终输出结果，显示在前面板上。

（2）从功能模块来说，每个VI 文件类似于C 语言中的一个函数，前面板用来设计函数的参数(输入)和返回值(输出)，程序框图类似函数体，实现具体逻辑。

2.安装软件和ZDS2024 驱动库

首先必须安装好LabVIEW 和NI-VISA。将ZDS2024 的驱动库文件夹Zhiyuan ZDS2000 Series for TCP，拷贝到LabVIEW 安装目录instr.lib 目录下。Zhiyuan ZDS2000 Series for TCP针对以太网连接。

3.配置NI-VISA来控制示波器

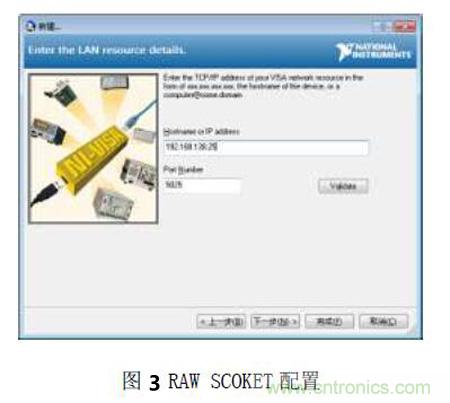

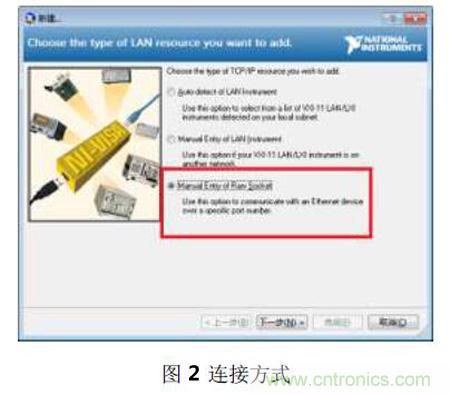

启动Masurement & Automation Explorer 软件，选择设备和接口，在添加网络设备中，使用Manual Entry of Raw Scoket(手动输入原始SOCKET)方式连接，ZDS2024 示波器采用端口号5025 来接收SCPI 命令。如图2和图3所示。设置好后，可进行测试，确保连接成功。

4.例程设计

启动LabVIEW 创建一个新的VI 文件。这里以从示波器读取数据，并显示在波形控件上为例。

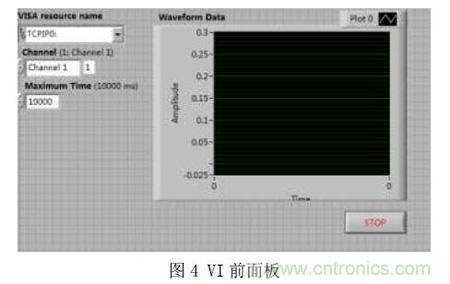

设计的VI 前面板为如图4所示。

左边的三个控制用于输入设置，包括连接的VISA 资源名称，获取数据的通道，最大延迟时如何实现对示波器的远程控制间。右边为结果波形显示控件。设计好前面板以后，就可以进入程序框图设计了。在VI 的程序框图中的Function 面板中，选择“仪器I/O”可以找到有关ZDS2024 的驱动库的模块，可以在程序框图中直接使用，设计结果如图5所示。

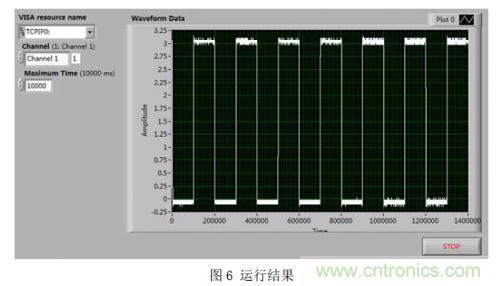

在程序框图中，先初始化示波器，并启动示波器的AutoSetup 功能，然后循环获取示波器的数据，并送显示，直到用户中止或者获取数据过程中出现错误。最后可以在前面板启动运行，结果如图6所示。
