经验总结:制作特斯拉线圈所需的计算公式

录入:edatop.com    点击:

在特斯拉线圈制作的过程中,无论是大功率的特斯拉线圈,还是标准功率的特斯拉线圈,都需要工程师精确的按照相应公式完成功率、电容、电压、电流等数值的计算。今天小编将会为大家盘点一下,那些特斯拉线圈制作必备的计算公式。

在特斯拉线圈制作的过程中,电路长度的计算是需要非常精确的,这就需要用到一个计算公式,即:L=1.7*sqrt(P)。在该公式中,电弧长度为L,单位是英寸,P为变压器功率,单位是瓦特,sqrt为开方。震荡频率的计算公式为F=1/[2*Pi*sqrt(L*C)]

在制作过程中,特斯拉线圈电容阵列最大容量的计算公式也是最常用到的,该计算公式为C=(10^6)/[6.2832*(E/I)*F]。在该公式中,E为变压器输出电压,单位伏特,I为变压器输出电流,范围毫安,电容器阵列最大容量为C(单位微法),F是交流频率(单位赫兹)。在进行电容阵计算时需要注意的一个问题是,在特斯拉线圈的放电系统中,电容的大小涉及到与变压器功率的一个匹配问题,当电容过大时在交流上升到顶点时,即sqrt(2)*V时,电容电压过低无法击穿打火器的空气隙则打火器无法启动就无法工作,整个系统也就无从启动。

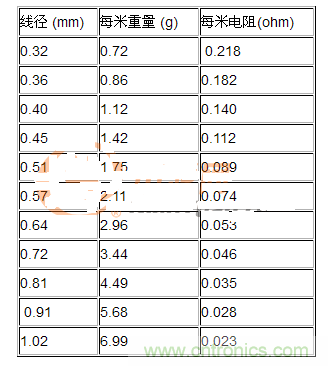

在特斯拉线圈的制作过程中,次极线圈相关计算公式如下图图1所示,而主线圈的相关计算公式如下图图2所示。下图中,图3所提供的是一些国标漆包线基本数据,这些都是常用到的计算数据。

特斯拉线圈的制作

图1

特斯拉线圈的制作

图2

特斯拉线圈的制作

图3
