想造一个好的无线发射器，你需要参考这三个电路图

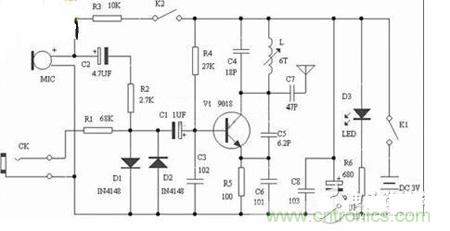

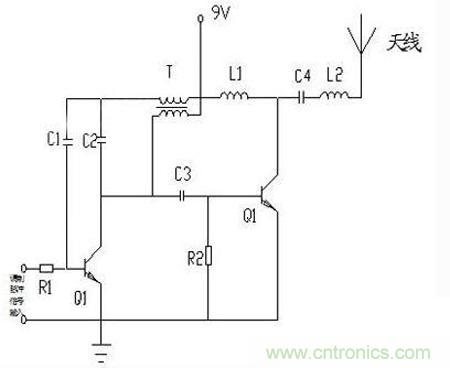

如图所示是无线发射器原理电路图，Q1是共发射极变压器耦合振荡电路：负载是变压器T的衩级线圈，集电极输出信号经T耦合后，由次极经C1送基极，构成正反馈，起振。基极同时送入低频调制信号，对产生的高频振荡进行幅度调制。

Q2是缓冲放大级，Q1的输出经C3耦合到Q2（图中右边的“Q1”）基极，L1是Q2的负载电感;并经C4/L2串联谐振电路送到天线发射。R2接地，也就是零偏置，由于输入信号幅度较大，且是以C4/L2谐振回路来选频的，所以不怕失真，这样效率较高。

T、L1和9V处应该有一个连接点，这个电路由于基极没有直流偏置，电路都工作在丙类放大。T的初、次级间相位是相反的，就是Q1集电极电流增加时T的初级感生电动势右正左负，次级产生左正右负的感生电动势，对C1的充电电流加大，当集电极电流减小时与上述情况相反。频率由C1的容量、T的电感决定。

发射功率现在这些参数不能决定，电压知道，关键是电流不知道，电流（交流电流）由Q2（后边三极管应该是Q2）的电流、基极的驱动、L1的阻抗决定。

说到接收距离，和接收机灵敏度、传播环境、天线高度，天线增益有关，笼统说也是理想距离，实际距离还有较大差别。

两电路基本原理一致，都是由0、1信号控制实现高频脉冲发射的电路，工作频率由晶振决定，从稳定性上分不出优劣。图二电路简洁，稍容易调试些，图一在三极管集电极与电源间加了选频网络，在三极管集电极与天线之间也加了选频网络，输出频率更纯净，但调试要麻烦些。再一点区别是图二上方三极管的基极通过电阻引入了交流负反馈，其实这对该电路稳定性的影响也并不明显。电源上对地的高频电容还是保留为好，但图二中没有画出。
