结合简单的逆变器电路图分析PWM逆变器的工作原理

电压或电流源是以一种通（ON） 或断（OFF） 的重复脉冲序列被加到模拟负载上去的。通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。

只要带宽足够，任何模拟值都可以使用PWM 进行编码。

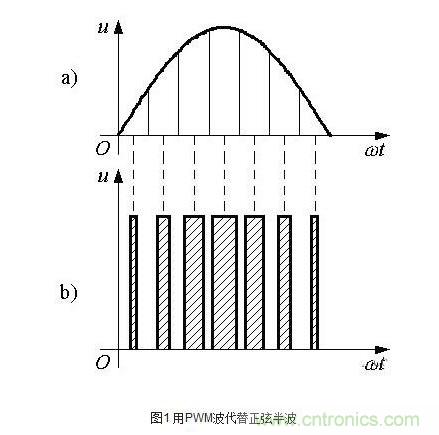

如图1 所示，用一系列等幅不等宽的脉冲来代替一个正弦半波，正弦半波N 等分，看成N 个相连的脉冲序列，宽度相等，但幅值不等;用矩形脉冲代替，等幅，不等宽，中点重合，面积（冲量）相等，宽度按正弦规律变化。

SPWM 波形——脉冲宽度按正弦规律变化而和正弦波等效的PWM 波形。

PWM逆变器

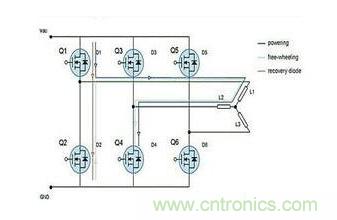

标准的三相功率级（power stage）被用来驱动一个三相无刷直流电机，如图1所示。功率级产生一个电场，为了使电机很好地工作，这个电场必须保持与转子磁场之间的角度接近90°。六步序列控制产生6个定子磁场向量，这些向量必须在一个指定的转子位置下改变。霍尔效应传感器扫描转子的位置。为了向转子提供6个步进电流，功率级利用6个可以按不同的特定序列切换的功率MOSFET。下面解释一个常用的切换模式，可提供6个步进电流。

MOSFET Q1、Q3和Q5高频（HF）切换，Q2、Q4和Q6低频（LF）切换。当一个低频MOSFET处于开状态，而且一个高频MOSFET 处于切换状态时，就会产生一个功率级。

步骤1） 功率级同时给两个相位供电，而对第三个相位未供电。假设供电相位为L1、L2，L3未供电。在这种情况下，MOSFET Q1和Q2处于导通状态，电流流经Q1、L1、L2和Q4。

步骤2）MOSFET Q1关断。因为电感不能突然中断电流，它会产生额外电压，直到体二极管D2被直接偏置，并允许续流电流流过。续流电流的路径为D2、L1、L2和Q4。

步骤3）Q1打开，体二极管D2突然反偏置。Q1上总的电流为供电电流（如步骤1）与二极管D2上的恢复电流之和。

显示出其中的体-漏二极管。在步骤2，电流流入到体-漏二极管D2（见图1），该二极管被正向偏置，少数载流子注入到二极管的区和P区。

当MOSFET Q1导通时，二极管D2被反向偏置， N区的少数载流子进入P+体区，反之亦然。这种快速转移导致大量的电流流经二极管，从N-epi到P+区，即从漏极到源极。电感L1对于流经Q2和Q1的尖峰电流表现出高阻抗。Q1表现出额外的电流尖峰，增加了在导通期间的开关损耗。图4a描述了MOSFET的导通过程。

为改善在这些特殊应用中体二极管的性能，研发人员开发出具有快速体二极管恢复特性MOSFET。当二极管导通后被反向偏置，反向恢复峰值电流Irrm较小。

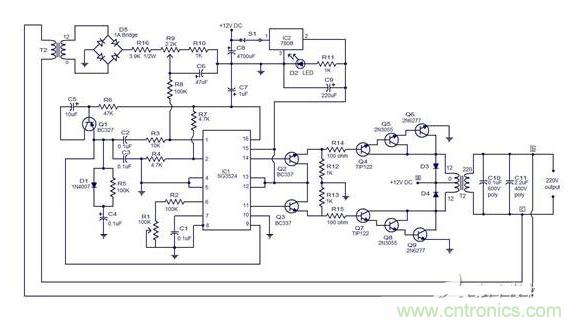

结合一种简单的逆变器电路图分析PWM逆变器电路的工作原理

电阻R2和电容C1套集成电路内部振荡器的频率。预设R1可用于振荡器的频率进行微调。14脚和11脚IC内部驱动晶体管的发射极终端。的驱动晶体管（引脚13和12）的集电极终端连接在一起，并连接到8 V轨（7808输出）。可在IC的引脚14和15两个180度，淘汰50赫兹脉冲列车。

这些信号驱动器在随后的晶体管阶段。当14脚的信号为高电平，晶体管Q2接通，就这反过来又使晶体管Q4，Q5，Q6点从目前的+12 V电源（电池）连接流一个通过的上半部分（与标签的标记）变压器（T1）中，小学通过晶体管Q4，Q5和Q6汇到地面。

因此诱导变压器二次电压（由于电磁感应），这个电压220V输出波形的上半周期。在此期间，11脚低，其成功的阶段将处于非活动状态。当IC引脚11云高的第三季度结果Q7的获取和交换，Q8和Q9将被打开。从+12 V电源通过变压器的初级下半部和汇到地面通过晶体管的Q7，Q8，Q9，以及由此产生的电压，在T2次级诱导有助于的下半部周期（标签上标明）电流流220V输出波形。

逆变器输出（T2的输出）挖掘点的标记为B，C，并提供给变压器T2的主。在变压器T2的下降这个高电压的步骤，桥梁D5整流它和这个电压（将逆变器的输出电压成正比）是提供的PIN1通过奥迪R8，R9，R16和（该IC的内部错误放大器的反相输入）这个电压与内部参考电压比较。

此误差电压成正比的输出电压所需的值和IC调节占空比的驱动信号（引脚14和12）为了使输出电压为所需的值的变化。R9的预设，可用于调节逆变器输出电压，因为它直接控制变频器的输出电压误差放大器部分的反馈量。

二极管D3和D4续流二极管，保护驱动级晶体管的开关变压器（T2）初选时产生的电压尖峰。R14和R15限制基地的第四季度和Q7。R12和R13为第四季度和Q7防止意外的开关ON下拉电阻。C10和C11是绕过从变频器的输出噪声。C8是一个滤波电容的稳压IC 7805。R11的限制限制了电流通过LED指示灯D2的。
