八个问题认识RF无线充电

无线充电这个市场，起飞了很久还是没有飞起来，无论是PMA（300 kHz）、A4WP（6.78 MHz）、还是 Qi（200 kHz）。

以上这几种方案都是需要线圈的。不用充电线圈，只通过天线(可嵌入在PCB里)来传输电能——这应该是WattUp最大的特色。

Dialog去年底向Energous公司投资1000万美元并成为WattUp集成电路的独家元件供应商后，EDN电子技术设计的记者在昨天Dialog“充电日”看到了他们的产品与demo，以下从八个方面来认识下创新的RF无线充电。

问题一：不再需要线圈？

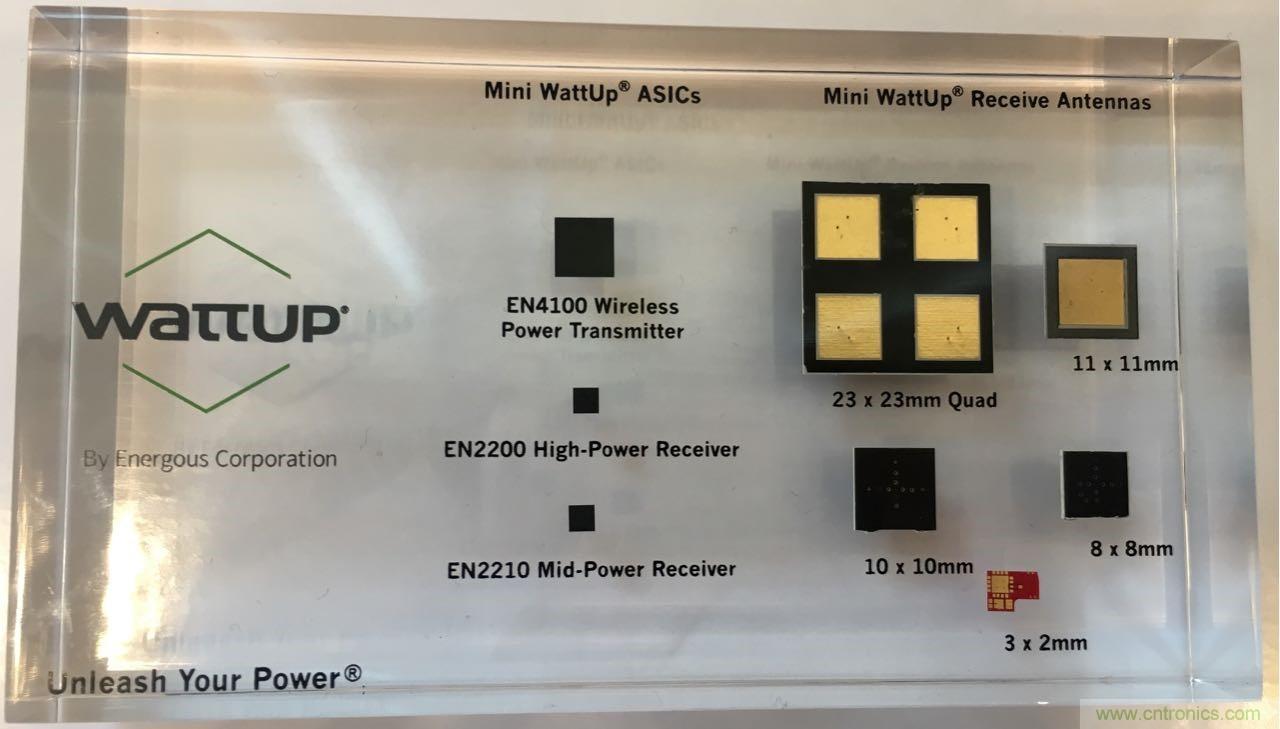

WattUp采用的小型天线使用现有器件的印刷电路板形成，消除了对目前竞争产品中常用的较大较贵的线圈的需求。

这样做不仅成本节省了，而且因为天线可以直接做在普通的FR4材料的PCB板上，有助于减小设备体积。

问题二：远距离充电能充多远？

目前Dialog把产品方案分近场、中场、以及远场三种：

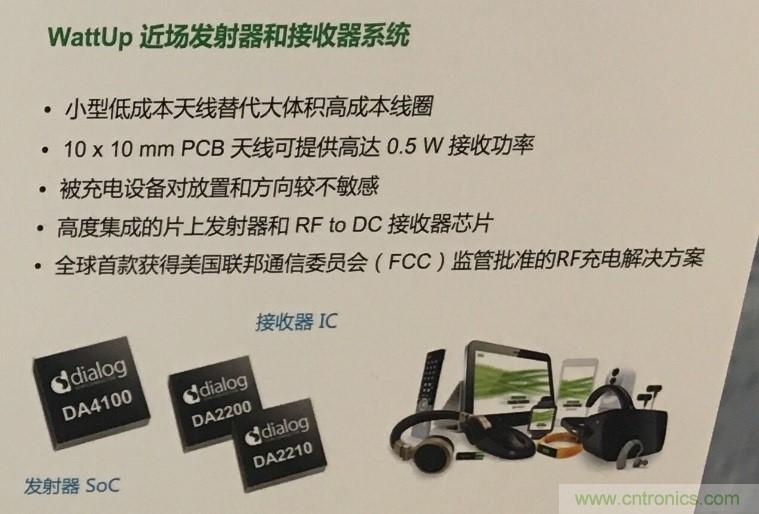

近场，这个和传统无线充电方式一样，贴在一起充，传输效率也接近。见上图。

中场, 最远可达0.9米，这个阶段会使用涓流充电方案，效率肯定是随着距离的增加降低。

远场，最远可达4.5米。目前还看到demo，不过我也是没想到有什么合适的应用？

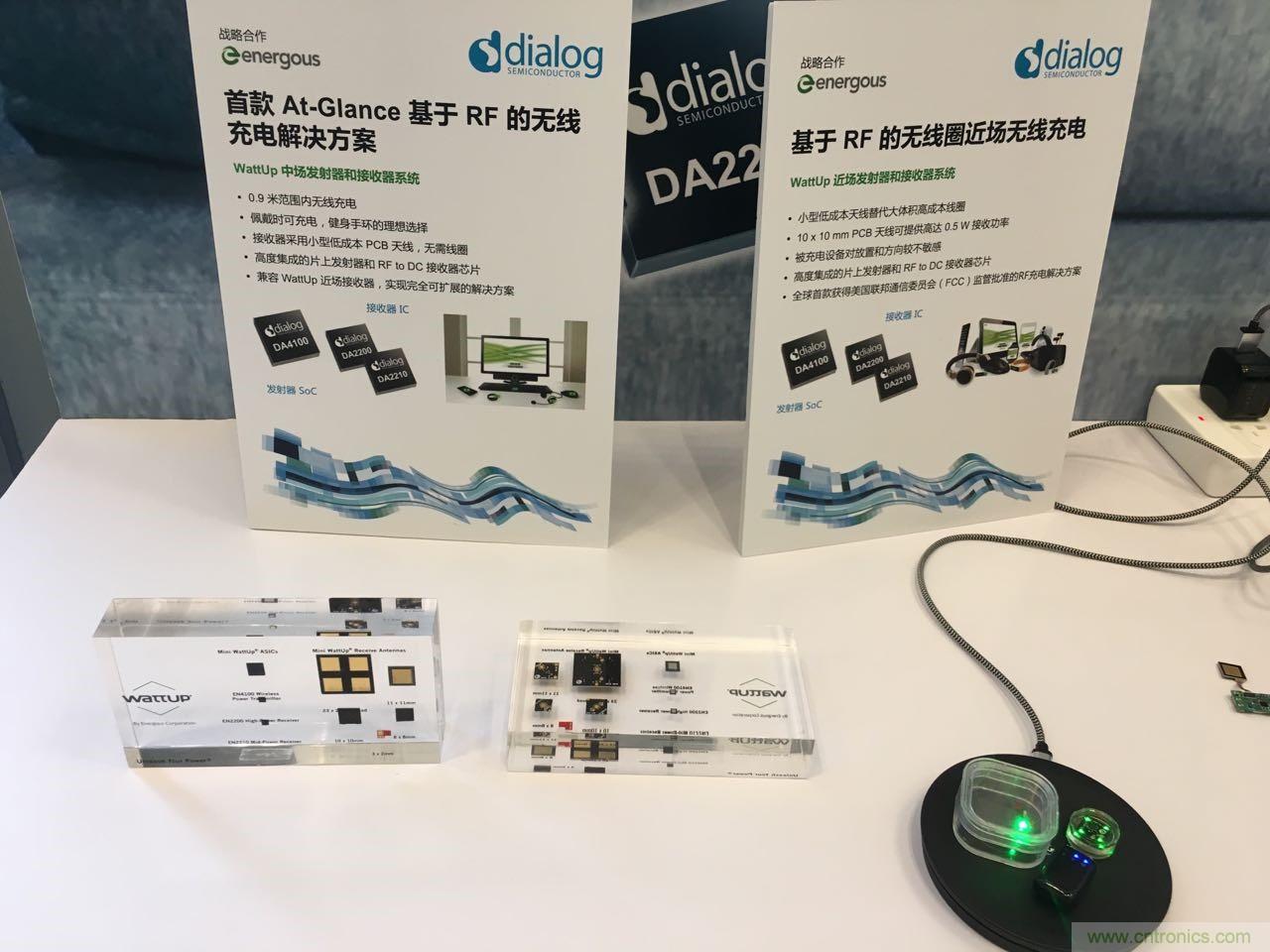

下图是中场无线充电，屏幕下方的长条状的设备为功率发射端。

问题三：一次可以给多少个设备充电？

理论上是没有限制的，因为WattUp过程是完全由软件来控制的，用户可以通过设置优先级别，来选择给哪一部设备充电和制定充电计划等等。

问题四：充电端和受电端如何握手？

Energous的WattUp技术采用Dialog的SmartBond蓝牙低功耗解决方案，作为无线发送器和接收器之间的带外数据通信渠道。

当WattUp接收器IC接收到功率时，再由电源管理芯片分配到器件的其他部位。

问题五：适合哪类设备？

这种比较适合小型的IoT设备，例如智能手机、平板电脑、物联网设备、外形小巧的可穿戴设备、虚拟现实（VR）/增强现实（AR）设备等。

至于大的设备如电动自行车，电动汽车，那还是交给基于线圈的方案比较合适。

问题六：FCC批准吗？

之前传言射频无线充电会因可能存在的频谱干扰问题，而被美国联邦通讯委员会（FCC，Federal Communications Commission）禁止。

但是这个问题应该已经解决，在最近该公司的近场产品demo上，已经明确指出是全球首款获得FCC授权批准的RF无线充电方案。

问题七：还有其他RF无线充电的玩家吗？

不走“寻常路”，非传统无线充电方式的还有一个初创公司是uBeam，宣称可以用超声波将电力隔空输送到15英尺(约合4.6米)外——这个距离和Dialog的远场方案是一样的。

目前他们开发的超声收发器在75kHz放出155dB的信号。该技术面临的障碍主要包括：阻抗失配、空气耦合衰减、波束成形、声学损耗和低功率整流。虽然仍然专注于5W手机，但其愿景还包括给飞机，火车和公共交通工具进行无线充电。

问题八：苹果8会用吗？

苹果一直没有在iPhone和iPad上使用无线充电这个技术，这么追求完美的公司显然是觉得目前技术成熟度不够，至于会不会用DA4100，之前Energous的CEO Steve Rizzone曾表示过已经和“世界上最大的消费电子企业”签署了合同，时间会证实大家最后的猜测。

现在的最后一个问题就是，有没有Android阵营的厂商会对该技术感兴趣呢？
