是距离还是速度,让设计RS485系统陷入困境

录入:edatop.com    点击:

虽然 RS-485 标准经受住了时间考验,但随着系统或网络其它元件的变化,RS-485 收发器为满足这些需求也在不断发展变化。现代网络通常是控制系统与数据链路的组合,各种需求会随应用的变化而变化。

网络要求越来越多,因此很多设备制造商都要求控制通道不仅能在网络中跨越更远的距离,而且还能通过网络发送高速数据。RS-485 总线标准支持的数据传输距离长达 4000 英尺(1200 米),但在最大线缆长度下无法实现最大数据速率:线缆越长,数据速率越慢。

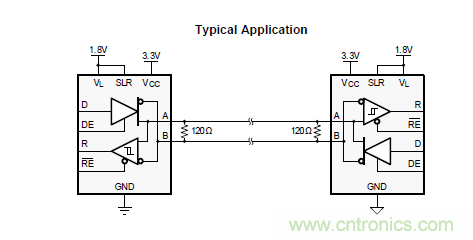

对于需要同步(并行收发器)信号定时的应用来说,那是可选数据速率可介入挽救这一局面的地方。您不需要再在线缆长度和数据速率之间进行抉择。在限定一次 SN65HVD01 可选数据速率收发器后,设计人员即可在距离与速度之间找到共同点。可编程逻辑控制器 (PLC) 设计人员可使用 SN65HVD01 收发器将速率高达 250kbps 的控制信息发送至工厂内部距离 PLC 达 1200 米的远程 IO 模块。有些工业网络可能需要更多数据在网络中的节点之间移动。相同器件可通过使用压摆率选择特性,支持高达 20Mbps 的更高数据速率。

鷌遳u馫O楗阁攳霊MQK9 @凥9漥萉K9䴕QK9䶮辋熼ズ糙铻臊k,逗'伜k)�漫欯 ?…示波器真的是调试模拟电源最好工具?
