ADI新型雷达方案快速实现全方位多角度实时精准测量

雷达评估平台灵活性强 无需专业知识也可轻松开发

ADI公司负责24GHz芯片组的应用工程师Patrick Walsh在介绍此方案时指出，这是ADI最新的开发平台——演示雷达，演示雷达是一款完整的天线到比特解决方案，拥有完整的ADI信号链。这个产品包括一个两通道发送，四通道接收解决方案，提供执行FM-CW调制的斜坡PLL，ADC可以将基带信号转换进入DSP，为我们提供完整的信号链。该演示雷达只需连接USB和电源，用户就可以启动运行，在几分钟之内收到雷达信号。

演示雷达平台提供硬件和软件，支持快速评估和开发24 GHz雷达，且无需RF微波和信号链系统专业知识，因此可在产品开发阶段大大降低开发时间，并减少系统专业知识需求。平台能提供包括DSP处理在内的高性能RF和完整模拟信号链，即RF到比特解决方案，支持灵活处理原始采集数据，可在非常短的时间内对先进的硬件进行雷达实验。使用软件图形用户界面(GUI)提供全面的24 GHz雷达IC软件支持，在DSP雷达支持功能库中，通过一些额外功能可写入原始数据，并使用Matlab工具在PC上进行后处理。

演示雷达方案参考设计详解 客户可自主构建最终产品设计

24GHz雷达传感器平台（演示雷达）采用ADI公司的24 GHz、多通道雷达解决方案。传感器包含单个PCB，正面连接至24 GHz RF芯片组，集成2个发射器/4个接收器天线，反面有数据采集ADC和DSP。客户可在这个参考设计的基础上构建其最终产品设计。

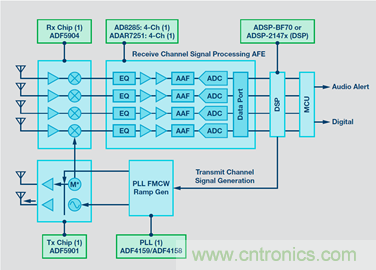

图1. 演示雷达完整信号链

演示雷达使用FMCW雷达，可监测最远至200 m且分辨率约为75 cm的对象范围和速度。根据天线阵列设计，视野(FOV)方位角约为120°，仰角约为15°。通过组合数字波束成形(DBF)中的天线，演示雷达使用DBF计算FOV中的角度信息。

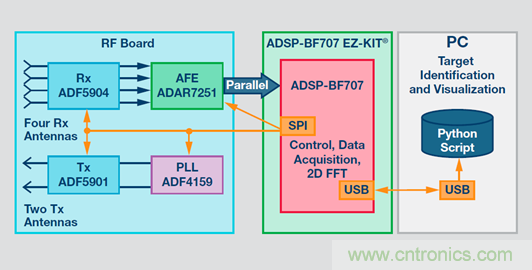

图2. 演示雷达系统设置

演示雷达平台应用领域广泛 是小尺寸低功耗产品应用的不二之选

Excelpoint世健作为ADI的亚太区分销渠道战略合作伙伴，大力推广ADI的模拟信号、混合信号和数字信号处理(DSP)产品。身为一家技术型分销商，世健借助本土供应商的地缘优势，也为ADI提供供货和技术支持，为ADI产品的最终用户提供更快捷的服务。

世健公司产品市场部副总监郑舒达表示：“24 GHz雷达产品提供出色的性能和高集成度，是小尺寸、低成本且易用的超低功耗解决方案，适用于物理检测、跟踪、安全控制和防撞警告系统等应用。”

24GHz雷达传感器平台还包括很多操作模式，如FMCW，允许确定基本范围信息，还可以发展为范围多普勒信息，以便客户从信号获取范围和速度信息。该平台以汽车作为GHz雷达的原始应用领域并逐渐在取得广泛的应用，例如应用于繁忙交叉路口的交通监控，可监控多条车道，同时可相应的进行交通灯排序。

24 GHz雷达产品还可以在无人机应用中实现防撞功能，让无人机实现一次性设置，避免在飞行途中撞击树木、塔架或任何对象。此外，该产品还可用于商业无人机的天线高度设计中，以便与地面保持一定距离。

最后，24 GHz雷达产品还可以用于增强摄像头中，对于许多限制区域的应用，它可以告知用户特定区域存在活动，然后使用摄像头增强对特定区域进行搜索。

关于世健——亚太区领先的元器件授权代理商

世健是完整解决方案的供应商，为亚洲电子厂商包括原设备生产商（OEM）、原设计生产商(ODM)和电子制造服务提供商(EMS)提供优质的元器件、工程设计及供应链管理服务。

世健与供应商及电子厂商紧密协作，为新的科技与趋势作出定位，并帮助客户把这些最先进的科技揉合于他们的产品当中。集团分别在新加坡及中国设有研发中心，专业的研发团队不断创造新的解决方案，帮助客户提高成本效益并缩短产品上市时间。世健研发的完整解决方案可应用于工业、无线通信及消费电子等领域。

世健总部设于新加坡，是新加坡的主板上市公司，拥有超过700名员工，业务范围扩展至亚太区40多个城市和地区，遍及新加坡、马来西亚、泰国、越南、中国、印度、印度尼西亚、菲律宾、新西兰及澳大利亚等九个国家。世健集团在2017年的年营业额超过11亿4千万美元。世健于1993年开始发展中国业务，中国区总部设于香港，并拥有11个分公司及办事处、2个研发中心及2个物流中心，遍及中国多个城市。
