噢!原来这就是传说中的蓝牙模块啊!

录入:edatop.com    阅读:

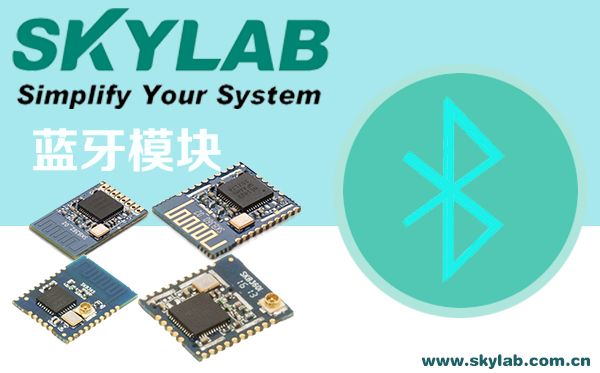

蓝牙模块是什么?



        蓝牙模块英文名:Bluetooth module,是指集成蓝牙功能的芯片基本电路集合,用于短距离2.4G的无线通讯模块。对于最终用户来说,蓝牙模块是半成品,通过在模块的基础上功能再开发、封装外壳等工序,实现能够利用蓝牙通讯的最终产品。蓝牙模块细分为多种类型,不同类型的价格、定位、功能各有不同,下面SKYLAB通过下文介绍选择适合自己的蓝牙模块。

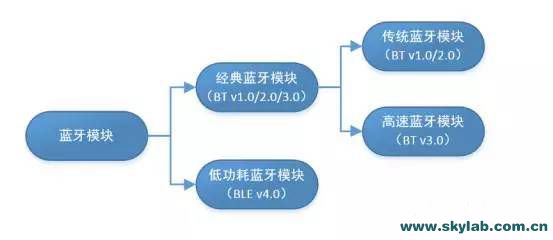

蓝牙模块的分类



按照应用和支持协议划分主要分为两种:

  • 经典蓝牙模块(BT):泛指支持蓝牙协议在4.0以下的模块,一般用于数据量比较大的传输,如:语音、音乐、较高数据量传输等。经典蓝牙模块可再细分为:传统蓝牙模块和高速蓝牙模块。传统蓝牙模块在2004年推出,主要代表是支持蓝牙2.1协议的模块,在智能手机爆发的时期得到广泛支持。高速蓝牙模块在2009年推出,速率提高到约24Mbps,是传统蓝牙模块的八倍,可以轻松用于录像机至高清电视、PC至PMP、UMPC至打印机之间的资料传输。

  • 低功耗蓝牙模块(BLE):是指支持蓝牙协议4.0或更高的模块,也称为BLE模块(Bluetooh Low Energy Module),最大的特点是成本和功耗的降低,应用于实时性要求比较高,但是数据速率比较低的产品,如:遥控类的(鼠标、键盘)、传感设备的数据发送(心跳带、血压计、温度传感器)等。

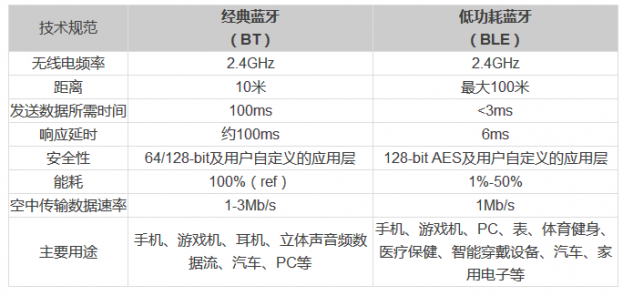

BT和BLE的对比分析:


按照协议的支持分为:

  • 单模蓝牙模块:是指支持蓝牙某一种协议的模块;

  • 双模蓝牙模块:是指同时支持经典蓝牙(BT)和低功耗蓝牙(BLE)协议的模块;



按照应用分为:

  • 蓝牙数据模块:一般多使用BLE低功耗蓝牙模块,拥有极低的运行和待机功耗,使用一粒纽扣电池甚至可连续工作数年之久;

  • 蓝牙音频模块:音频需要大码流的数据传输更适合使用BT经典蓝牙模块;



按照温度等级分为:

  • 工业级:温度范围-40℃~85℃,能够在室外、干扰大等恶劣环境下正常运行,一般价格稍高;

  • 商业级:温度范围为0℃~70℃,应用在普通民用产品中,一般价格偏低;



蓝牙模块的生产厂家:
        天工测控是工业级、BLE低功耗、蓝牙数据模块的生产厂家。采用Nodic芯片,模块均经过高低温长期测试,包含四款模块:SKB360,SKB361,SKB362,SKB365。四款模块功能相同,另外SKB365可以mesh组网,均支持蓝牙v4.0协议,通讯距离可达50米(空旷视距),主要区别在尺寸和价格方面。
BLE蓝牙模块的功能特点

这里主要讲“SKYLAB”的BLE蓝牙模块的功能特点:

  • 数据透传:TTL串口与蓝牙数据双向透明传输;

  • 主从一体:蓝牙模块既可以做主机,也可以做从机;

  • 低功耗:广播(100ms间隔)58uA,BLE连续传输(间隔20ms):0.6mA,深度睡眠:0.3uA.待机状态:3.5uA;

  • 电量检测:链接模块的另一端(如:手机、手持设备)通过蓝牙查看电池电量;

  • 远距离传输:天工测控的蓝牙模块通讯距离可达50米!

  • 工业级:适应温度范围达-40~85℃;

  • 加密传输:内置PC1加密算法,数据即使被截获也无法破译;

  • 超小体积:食指指甲般大小;

  • 多种配置方式:支持MCU串口和蓝牙端设置;

  • Mesh自组网:类似zigbee自组网一样的功能;

  • 一对多广播:广播模式支持对附近的设备一对多广播发送数据;

  • 支持iBeacon协议:广泛应用在:室内定位、近场信息推送、身份识别、微信摇一摇、蓝牙防丢器等;



BLE蓝牙模块应用领域:
     家庭物联网
      车辆控制
      彩灯控制方案
      超市商品Beacon推广
      计算机外设以及I/O设备:鼠标、键盘、多点触控触摸板;
     娱乐交互设备:遥控、3D眼镜、游戏控制器;
     个人区域网络:健康/健身传感器和监控设备、医疗设备、钥匙坠+腕表、遥控玩具;



这难道不是广告吗?

我读书少,你表骗我。

100米不会吧     表示怀疑

学习了

是呀

不是 广告 我学了很多。

也可以学到一些东西的

我感觉也可以学到东西

ble mesh ne?5.0l蓝牙的距离不行啊

哈哈哈,这广告打的好啊,你确定你的蓝牙模块用板载天线能达到100米?用高增益天线才能达到。
