用51单片机验证RC522和射频卡是否通讯成功,但是最基本的功能也没实现,求教各位

录入:edatop.com    阅读:
       最近在用51单片机做一个关于RC522的小项目,刚开始,想先实现最基本的功能,想着刷一下卡,单片机上某一个指示灯就亮,但是现在这个功能实现不了,请教大家能不能帮忙检查一下,看看连线或者程序有什么问题?       首先是程序
#include "LPCREG.h"
#include "pindef.h"
#include "mfrc522.h"
#include <STDIO.H>
#include <string.h>
unsigned char code DefaultKey[6] = {0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF};
unsigned char g_ucTempbuf[20];
void InitializeSystem()
{
    P0M1 = 0x0; P0M2 = 0x0;
    P1M1 = 0x0;        P1M2 = 0x0;
    P3M1 = 0x0; P3M2 = 0xFF;
    P0 = 0xFF; P1 = 0xFF; P3 = 0xFF;
}
void main( )
{
     unsigned char status;
     InitializeSystem( );
     PcdReset();
     PcdAntennaOff();
     PcdAntennaOn();
     while ( 1 )
     {
         status = PcdRequest(PICC_REQALL, g_ucTempbuf);//寻卡
         if (status == MI_OK)
         {
              LED = 0;
         }
        else
              LED1=0;
    }
}
//端口定义放在MFRC500头文件里
sbit     MF522_NSS  =P1^3 ;                        //RC500片选
sbit     MF522_SCK  = P1^4;
sbit     MF522_SI   = P1^5;
sbit     MF522_SO   = P1^6;
sbit     MF522_RST  = P1^7;
//指示灯
sbit     LED  =    P1^0;
sbit     LED1  =    P1^1;
连线我都是按照这个定义连的
不知道为什么连最简单的都实现不了,求教各位,拜托了

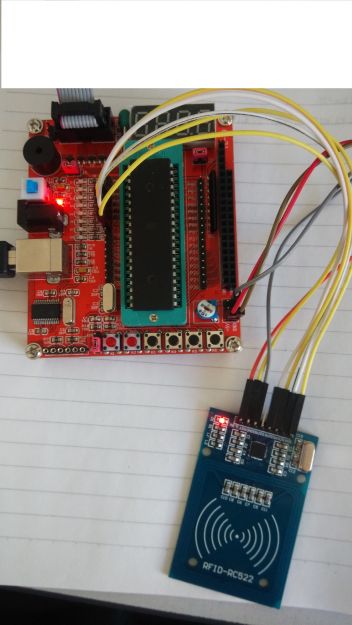

接线图

淘宝网上卖这种模块的店家,在详情页那里提供有模块的参考程序下载链接的,你去下载看看!

嗯嗯,我就是根据卖家提供的例程改的,但是实现不了,我不知道是什么原因,所以编了一个最简单的程序,结果还是出不来,不知道到底哪有问题

这个最好先确认下单片机和射频那边的晶振起振没,要是没起振是检测不到卡的

麻烦问一下,晶振是否起振怎么检测啊

上电后用示波器检测哈,正常应该是正弦波的

实验室没有示波器,可以用万用表吗

大哥,我刚才按照网上的方法试了一下,RC522上晶振的引脚两端电压为零,51单片机上晶振的引脚两端电压不为零,这是不是就是说,RC522的晶振没起振

没试过用万用表测,窝也不确定,妮问下大神吧

如果一直为零那应该是没起振的

针对这个问题,那应该不是程序的问题吧,因为我是照着网上的例程改的,用I/O口模拟SPI通信,用P1.4口连接RC522的SCK端口,按照它程序里的定义,应该就是单片机提供时钟信号吧,那会不会是我焊排针的时候出问题了,求解答

这个情况最好找商家技术支持,他们对自己的模块比较了解,还可以让他们看下你的程序,我还只是个小菜鸡

谢谢你,你已经帮我很多了

我也在调试这个,先看看资料,保证上电后硬件正常工作,例如一些脚电压正常(电源脚,掉电脚),然后示波器看spi时序对否

我也在做这个,只是之前用的例程。在51单片机上可以用,就没太深入了解,但是现在需要移植到STC15W4K的芯片上,想着改改头文件就可以了,但是并没有成功。求教!

你能把单片机做的那个验证的代码发给我吗?我没有头文件

能把你的单片机的程序发过来吗?我没有头文件

是用示波器接晶振的两个管脚吗?

模块接5V都直接烧……掉了
另外,要想知道怎么用它,还需要先了解RFID的IC卡通信原理

//指示灯
sbit     LED  =    P1^0;
sbit     LED1  =    P1^1;
小编,这个LED灯在哪?怎么连啊?

       最近在用51单片机做一个关于RC522的小项目,刚开始,想先实现最基本的功能,想着刷一下卡,单片机上某一个指示灯就亮,但是现在这个功能实现不了,请教大家能不能帮忙检查一下,看看连线或者程序有什么问题?       首先是程序
#include "LPCREG.h"
#include "pindef.h"
#include "mfrc522.h"
#include <STDIO.H>
#include <string.h>
unsigned char code DefaultKey[6] = {0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF};
unsigned char g_ucTempbuf[20];
void InitializeSystem()
{
    P0M1 = 0x0; P0M2 = 0x0;
    P1M1 = 0x0;        P1M2 = 0x0;
    P3M1 = 0x0; P3M2 = 0xFF;
    P0 = 0xFF; P1 = 0xFF; P3 = 0xFF;
}
void main( )
{
     unsigned char status;
     InitializeSystem( );
     PcdReset();
     PcdAntennaOff();
     PcdAntennaOn();
     while ( 1 )
     {
         status = PcdRequest(PICC_REQALL, g_ucTempbuf);//寻卡
         if (status == MI_OK)
         {
              LED = 0;
         }
        else
              LED1=0;
    }
}
//端口定义放在MFRC500头文件里
sbit     MF522_NSS  =P1^3 ;                        //RC500片选
sbit     MF522_SCK  = P1^4;
sbit     MF522_SI   = P1^5;
sbit     MF522_SO   = P1^6;
sbit     MF522_RST  = P1^7;
//指示灯
sbit     LED  =    P1^0;
sbit     LED1  =    P1^1;
连线我都是按照这个定义连的
不知道为什么连最简单的都实现不了,求教各位,拜托了

接线图

我现在弄这个,时序也对,但就是不亮

这个是3.3v的

自己定义的,自己看着连
