首页 > 微波/射频 > 射频学习交流 > 在调试RC522,问题是有的,暂时不知道怎么检测这个芯片是否通讯成功,SPI通讯

在调试RC522,问题是有的,暂时不知道怎么检测这个芯片是否通讯成功,SPI通讯

录入:edatop.com    阅读:
在调试RC522,问题是有的,暂时不知道怎么检测这个芯片是否通讯成功,SPI通讯。

已经解决。

小编说的RC522是那颗射频IC?

嗯是的,正在调试

这颗芯片硬件应该只需调天线参数吧?难道说调单片机控制它的程序?

嗯是的 程序。

请问小编,你的RC522通讯用的是单片机还是PC,我最近在做RC522和单片机通信,有些问题不太清楚,不知道能不能指点一下

单片机,请问你那边什么情况

小编RC522做的怎么样了,想请教点问题可以吗

小编现在方便吗,请教些问题可以吗

最近在用51单片机做一个关于RC522的小项目,刚开始,想先实现最基本的功能,想着刷一下卡,单片机上某一个指示灯就亮,但是现在这个功能实现不了,能不能帮忙检查一下,看看连线或者程序有什么问题?

嗯你是用什么通讯的,我这边用IO口模拟SPI

我也是,用的板子上的I/O口


这是我的程序和连线:想先实现最基本的功能,想着刷一下卡,单片机上某一个指示灯就亮,但是现在这个功能实现不了,能不能帮忙检查一下,看看连线或者程序有什么问题?       首先是程序
#include "LPCREG.h"
#include "pindef.h"
#include "mfrc522.h"
#include <STDIO.H>
#include <string.h>
unsigned char code DefaultKey[6] = {0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF};
unsigned char g_ucTempbuf[20];
void InitializeSystem()
{
    P0M1 = 0x0; P0M2 = 0x0;
    P1M1 = 0x0;        P1M2 = 0x0;
    P3M1 = 0x0; P3M2 = 0xFF;
    P0 = 0xFF; P1 = 0xFF; P3 = 0xFF;
}
void main( )
{
     unsigned char status;
     InitializeSystem( );
     PcdReset();
     PcdAntennaOff();
     PcdAntennaOn();
     while ( 1 )
     {
         status = PcdRequest(PICC_REQALL, g_ucTempbuf);//寻卡
         if (status == MI_OK)
         {
              LED = 0;
         }
        else
              LED1=0;
    }
}
//端口定义放在MFRC500头文件里
sbit     MF522_NSS  =P1^3 ;                        //RC500片选
sbit     MF522_SCK  = P1^4;
sbit     MF522_SI   = P1^5;
sbit     MF522_SO   = P1^6;
sbit     MF522_RST  = P1^7;
//指示灯
sbit     LED  =    P1^0;
sbit     LED1  =    P1^1;

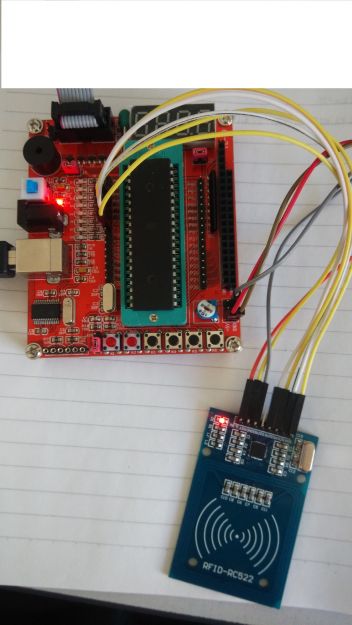

连线我都是按照这个定义连的
不知道为什么连最简单的都实现不了,拜托帮忙看看

连线的话,你自己看看吧,东西不在手边。
1、这个模块供电你是3.3v供电的吧?
2、  PcdAntennaOff();
     PcdAntennaOn();这两句之间需要延时下,不知道你函数里有没有做
3、SPI程序没问题吧?

3.3v这个没问题,我自己焊的转压电路,能不能咱们私聊一下,为这个事实在头疼,老师催的挺紧的,拜托帮我看看可以吗

我的QQ790447219,能不能我把程序完整的发过去,还有接线图也发给你,你帮我看看,可以吗

嗯 可以的 发我邮箱好了 我也不大用qq现在。mhp0114@126.com

大哥拜托了,实在是走投无路所以才厚着脸皮麻烦你,老师交代了任务就让自己完成,可是以前没做过硬件项目,周围师兄也都是做软件的,不懂这些,所以才上论坛看看,真的拜托了

在调试RC522,问题是有的,暂时不知道怎么检测这个芯片是否通讯成功,SPI通讯。

好的,谢谢大哥

您好,我也在做这个,只是用的是STC15W4K系列的,有的地方移植之后出了问题,求教!我用邮箱联系您,希望您回复我~

我是用STM32,现在通讯不成功,打印不出ID号

用的是什么方式 spi还是别的

求方法用atmage16a sp通讯方法qq939741567

看来不懂硬件也是不行啊!
