RC522做的电子标签 如何计算匹配电路的电容值

录入:edatop.com    阅读:
最近做了一个RC522的读卡器,可是死活读不出卡来,看了资料说是要配置匹配电路的电容,我也找了公式,可是因为是PCB上画的线圈,每一圈长度不可能一样,让后我就不知道该怎么算了,求大神帮我看看该怎么计算,以及如何调试(在下只有一个示波器

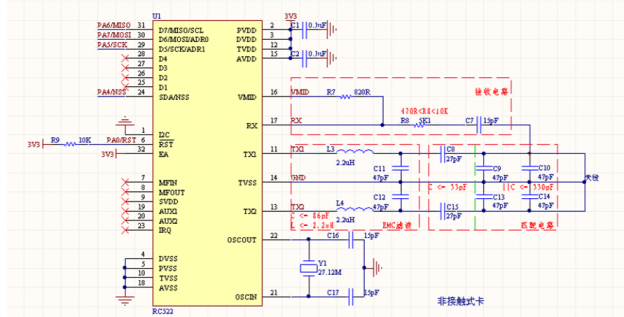

原理图


下载附件 保存到相册

2016-8-25 10:29 上传

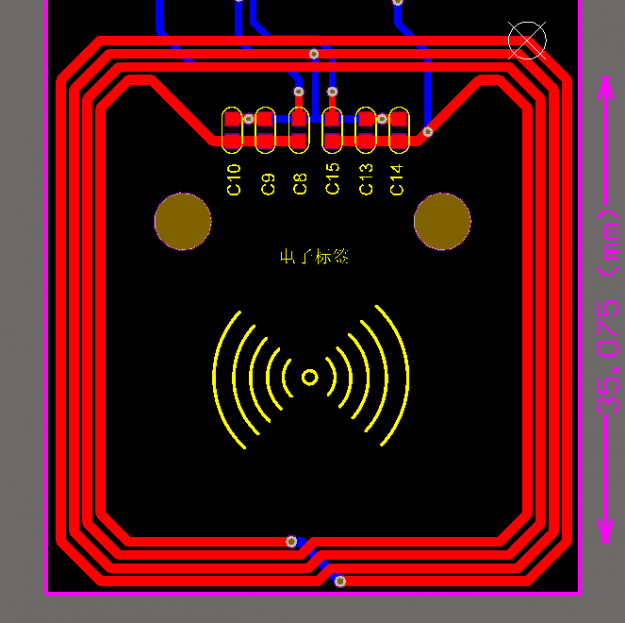

PCB匹配电路部分

PCB匹配电路部分


下载附件 保存到相册

2016-8-25 10:30 上传

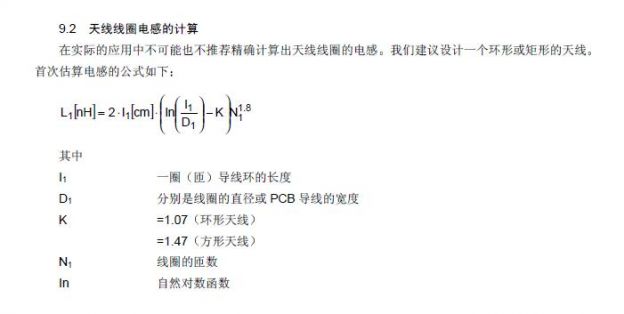

线圈电感计算公式

线圈电感计算公式

mark

小编,搞出来了么?
