求这个电路的匹配、带宽范围

求这个电路的匹配、带宽范围。

频率范围为80-100MHZ范围.

帮顶了。
不过话说，这个发到电路区去，那里人多些。

好的。

这本身就是一个无源滤波器，在ADS算一下，看一下频率范围，保证输入输出50欧姆阻抗应该就可以了

请问ADS是什么东西?

我也学紧

不会啊

学习！

初学者帮忙顶顶

鼠标一抖，E币到手！

发到电路区吧..

围观下，学习下

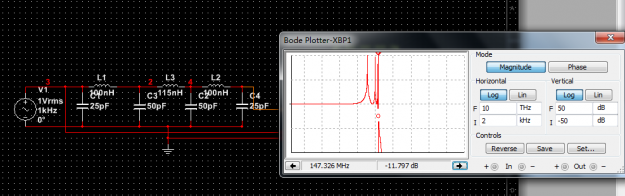

你看看吧，我仿真了下。

我是来学习的

我是来学习的围观下，

也是来学习的路过围观一下

我也学习了，谢谢

来学习学习

学习学习

求这个电路的匹配、带宽范围。

频率范围为80-100MHZ范围.

来了就留下脚印

绑定，帮顶，邦定

学习

仿真结果显示不是很理想 要改参数。

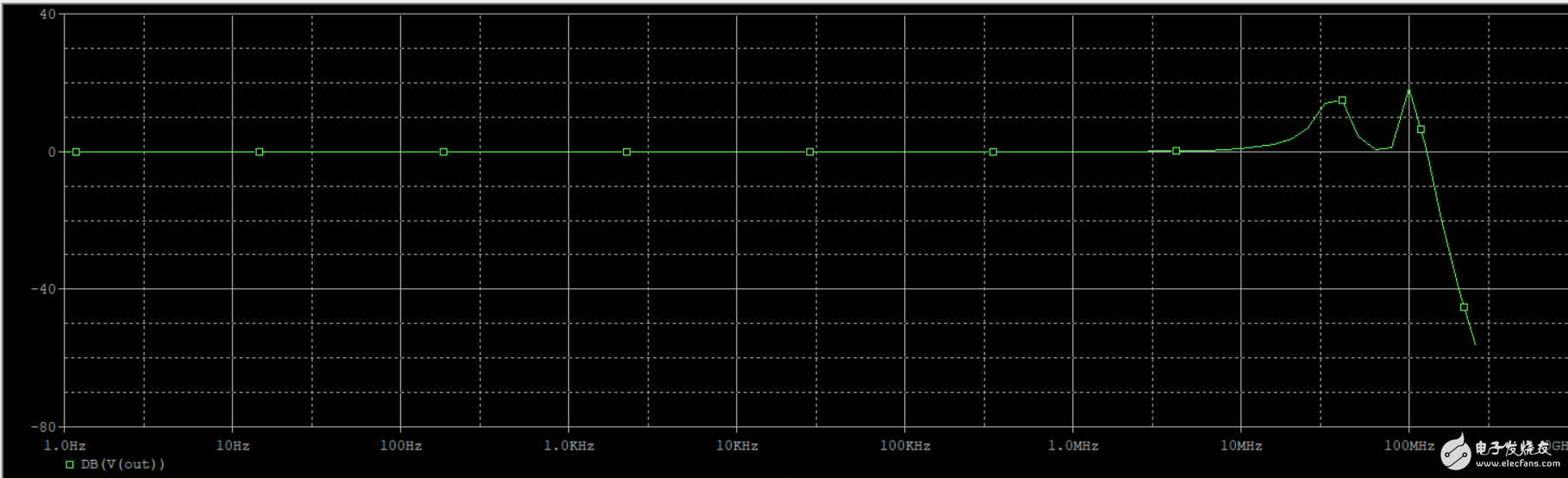

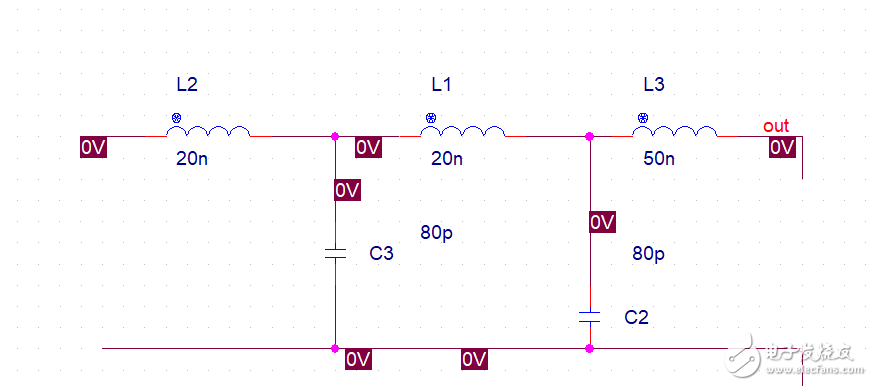

电路图和波形。


下载附件 保存到相册

2017-8-2 16:32 上传

学习

学习学习学习学习

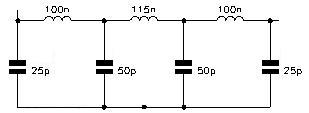

这个电路是一个7阶低通滤波器。
LC滤波器的频率特性与滤波器两端的电阻有关。看到有些同学在仿真的时候没有加端接电阻，那样的仿真结果是错误的。

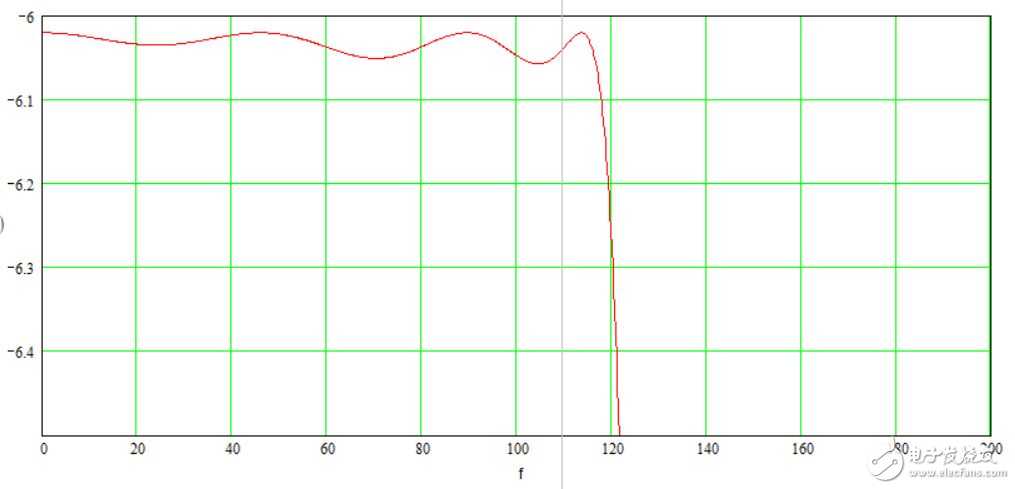

通常高频电路中源阻抗与负载阻抗都是50欧姆。选用50欧姆端阻抗后，这个电路的仿真结果如下：从0到120MHz都十分平坦，直流（0Hz处）增益为-6.02dB，120MHz处增益为-6.28dB，增益变化0.26dB。-3dB点在129MHz处，以后基本上按照-140dB/10倍频程下降。

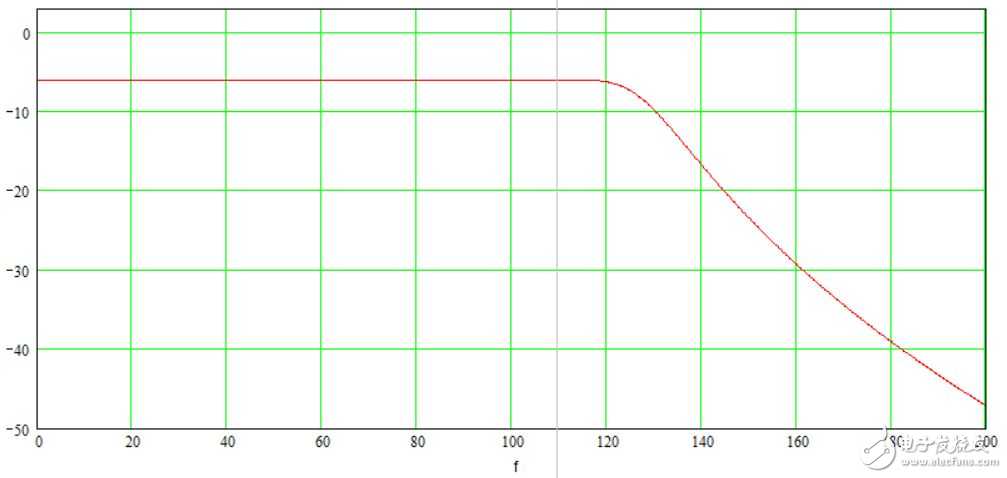

这是端接50欧姆电阻后的仿真图：

由通带起伏特性可知，这是一个切比雪夫型低通滤波器，带内波动大约0.05dB.

帮顶，学习学习

不知道
