教你做D-LINK 12dBi PCB平板天线，信号超越4菱天线（原创纯干货）

天线问题，现将好东东分享给大家。废话不多说，上图·········

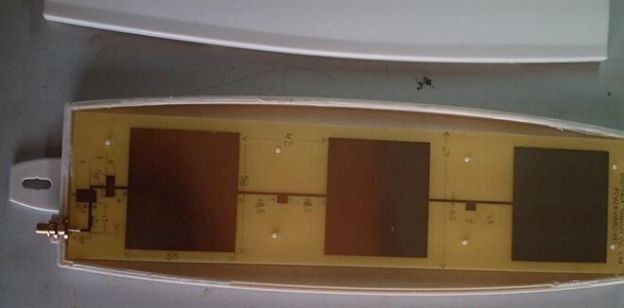

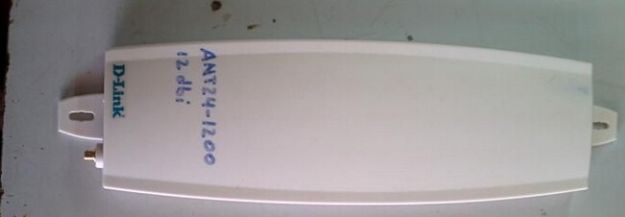

1、D-Link Ant24-1200的拆解

具体方法：包你90%成功（10%失败是因为粗心）

       其实还是热转印的方法，印电路板的热转印纸表面很光滑，像是不干胶下面的那层黄色的纸，我们可以找一种代替品，经过试验我找到了两种可以替代的纸。

喷墨打印机用的喷墨纸和铜版纸，这两种纸表面都比较光滑，碳粉不容易渗透进去。

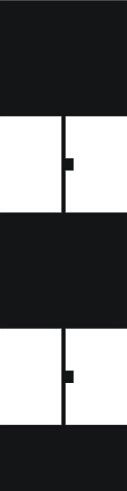

我用的喷墨纸，很便宜，0.13元一张，先将电路打印出来，然后用喷墨纸或是铜版纸复印，最好复印两张，选择比较好的一张，还有一点很重要：：复印店为了节省碳粉，一般复印的颜色比较浅，这样复印出来的是绝对不行的，所以复印的时候一定要老板加深颜色，复印出来的要求颜色较黑，均匀无漏色。

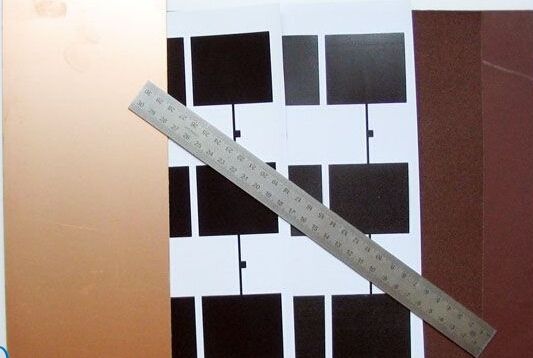

PCB覆铜板、复印件

将复印件贴到PCB上，用熨斗来回均匀烫熨，熨斗要用中温。

烫熨过后的样子

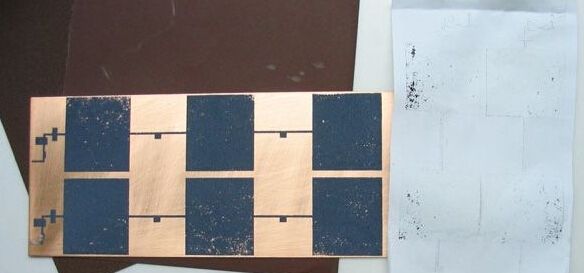

冷却一会儿，等凉了以后再慢慢撕掉

难免会有掉色的地方，不怕，用油性大头笔给补补妆

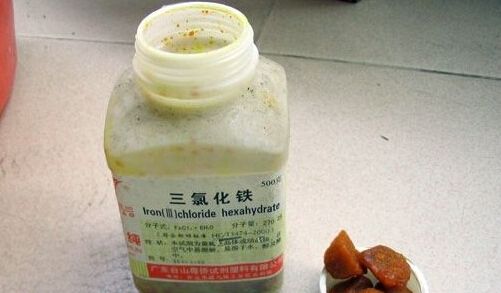

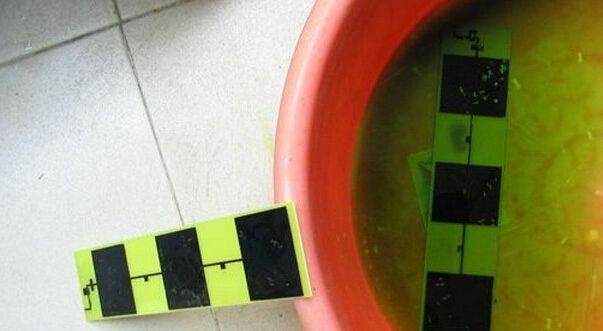

接下来用三氯化铁溶液腐蚀PCB板

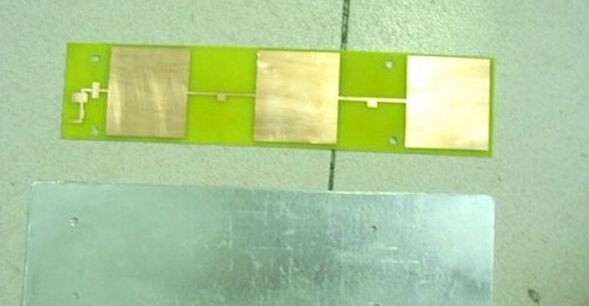

处理干净的PCB板和反射板，反射板我用的是1mm厚的铝板

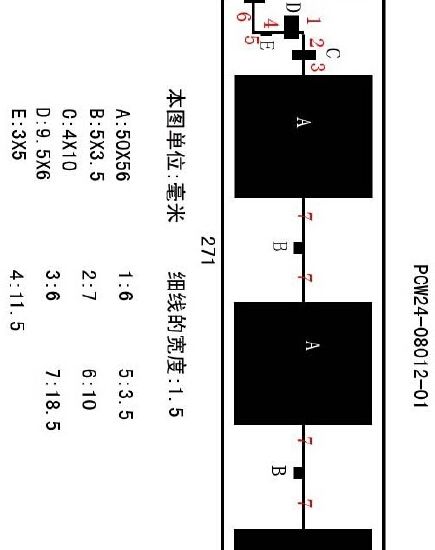

尺寸见此图

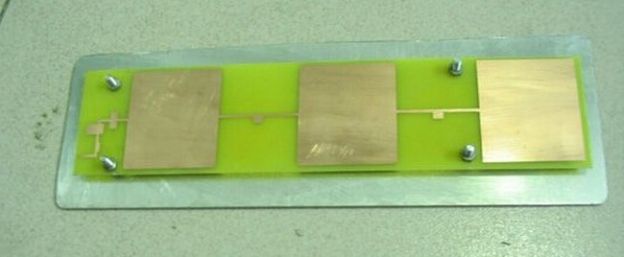

组装完毕的样子：（间距6mm）

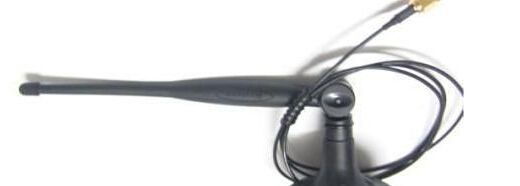

为保证测试的准确、公证。测试天线

自制12db平板天线

自制12dbPCB：呵呵，傻眼了吧，搜到30个AP

SSID为1371538015的是我的AP的信号，可以看出比4菱形强出17dBm之多！

SSID为GROFO的也强出3dBm，这个和方向有关，再看后面的调整方向测试。

不用我多说也可以看出来结果了吧，实际使用中发现自制12dbPCB天线特别是对信号比较差的很稳定，波动很。

同时还发现，这个天线角度没有4菱天线的大，转动天线调整角度信号强度变化较大，4菱形天线变化较小。

教程完毕~~~~
