无线温控方案设计与原理图
录入：edatop.com 阅读：
随着物联网的发展，无线模块越来越高集成化、工业化，很多企业或者工厂都会选择，不仅仅它的性能优势、并且有着更好的成本优势。随着行业的发展，越小的领域更专业化，小到一颗芯片。伴随着行业的发展，无线温控领域也不断追求着专业。根据市场行情的需求，硅传科技无线温控方案得到了市场与客户的肯定。硅传小编，给大家介绍无线温控方案。
（一）硅传科技无线温控方案：

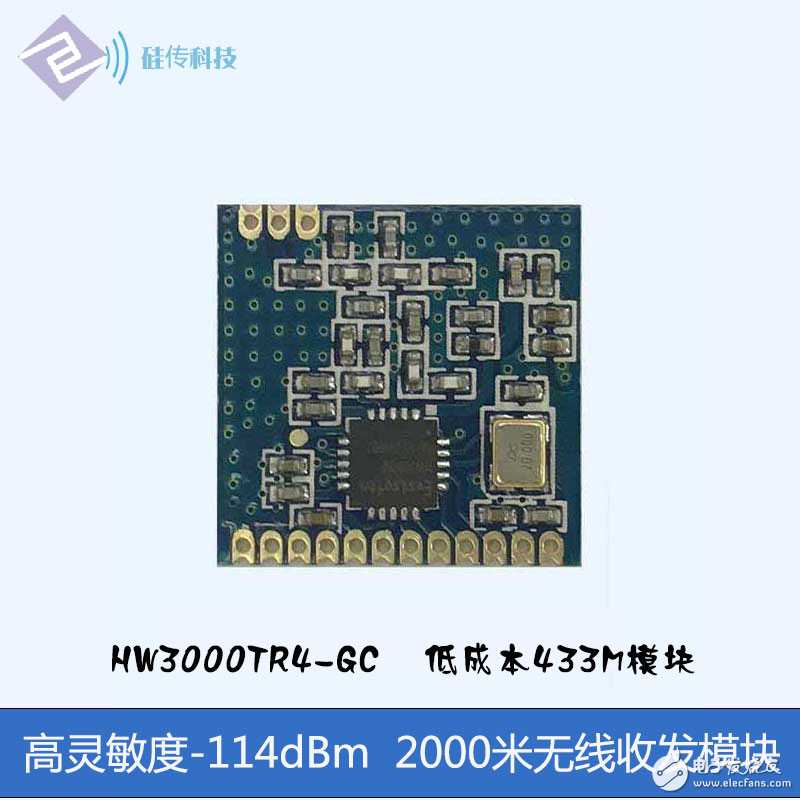

1.硅传无线温控器方案包括温度控制器（发射端）和通断控制器（接收端），无线采用东软载波HW3000远距离433MHz通讯模块，最大发射功率20dBm，接收灵敏度-114dBm，空旷通讯距离超过1公里。发射端关机电流<1uA，工作电流<0.5mA。
2.发射端单片机采用东软载波HR8P506单芯片解决方案，不需要外加LCD驱动芯片和RTC时钟芯片。HR8P506采用LQFP48封装，M0内核，最高工作频率48M，内置36KFlash，8KRAM，LCD驱动最大支持8*28，内置RTC，工作电压为宽电压2.2~5.5V。
3.接收端单片机采用东软载波HR7P169B芯片，HR7P169B采用SOP20封装，内置8KFlash，1KRAM，工作电压2.2~5.5V。

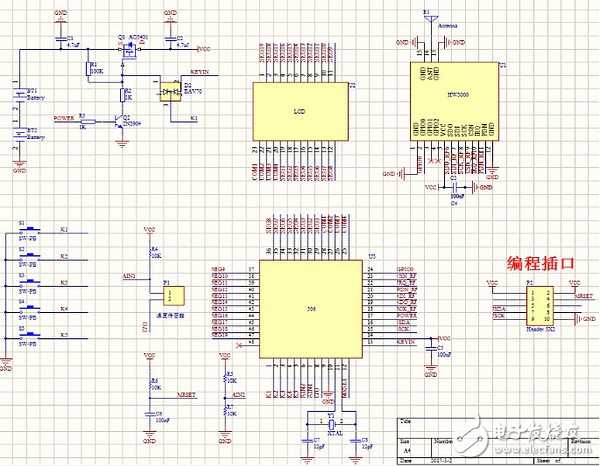

（二）硅传科技无线方案原理图：
(三）无线温控方案功能的实现
1.用户可以对温度进行设定，温控器出厂设定温度默认值为25℃、设定温度范围默认为5~35℃，温控器测温元件最大测温允许偏差不大于0.5℃。
2.能对温度进行周期性的采集，实测温度显示刷新周期为1分钟，并与设定的温度值进行判断，确定开关阀的状态。
3.温控器具有通信功能，采用无线433MHz通信模块，将开关阀命令发送到通断控制器，并接收来自通断控制器下发的信息。
4.温控器显示当前时间、设定温度、实测温度、阀门通断状态、阀门累计开启时间，电量不足提醒功能。
5.温控器采用2节5号电池供电，正常使用不关机情况下电池工作寿命长达4个月。在平时大部分情况下，温控器处于低功耗状态。
（四）无线温控方案实现的图片
（五）无线温控方案的优势：
1.无线433M模块HW3000模块成本<10块，通讯距离超过1公里
2.温控器单片机HR8P506成本<3块，内部集成LCD驱动和RTC
3.通断控制器单片机HR7P169B成本<2块
HW3000模块以价格、性能的优势，替代CC1101/SI4432无线模块，联系电话13570852936 www.silicontra.com
