环形器的话,会不会是因为你别的端口没接50欧姆负载导致信号反射,建议不用的接口接上负载试试
用方向性天线另一端完全隔离
用定向性天线屏蔽一侧的接收信号
没用天线,用的是环形器。
环形器的三个端口都已经接上了,你是说的USRP闲置的端口吗?如果方便,请加我的微信zhang981895817做进一步的探讨。
如果可以,小编你先上个图我看下连接关系,如果能看出问题可以再探讨下,要不然可能我的思路也不对

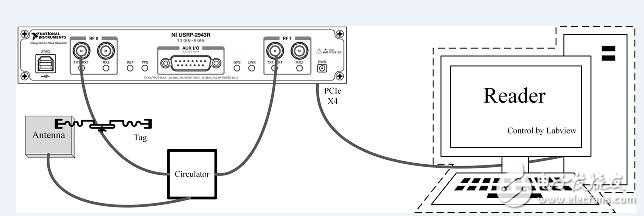

这是我的系统原理图。
刚才好像没传上去
我现在主要是尝试过很多种可能,但是都没有解决问题。
主要有几个问题探讨下:
1、USRP设备是有2个发射端2个接收端,测试的时候是全都工作的吗?如果全部工作,不建议空载,不用的全部接50欧姆负载,不然是可能出现发射端信号反射、不用的接收端接到环形器天线输出或者泄露输出之类的问题导致小编所说的问题
2、环形器的输出,一路是送到接收端,一路接到天线,还有个标签?不知道这块您是想实现什么用途?这种接法是有可能导致不匹配,建议做下匹配处理或者不用的话,直接环形器端口接50欧姆负载
非常感谢您看到原理图的认真回复,
1USRP两个发送端和接收端在测试的时候不是全都工作,在USRP初始化配置的时候有选择,例如发送端选择RF0通道,Tx1发送,环形器接的都是用到的发射和接收端口,环形器三个外接端口分别是1-发送、2-天线、3-接收;
2整个例程为,USRP发送通过1经过天线将数据发送出去,天线附近标签接收,将自身信息反向散射,然后通过该天线经过3通道接收。
您看整个流程哪可能会出现上述提到的问题?
非常感谢您看到原理图的认真回复,
1USRP两个发送端和接收端在测试的时候不是全都工作,在USRP初始化配置的时候有选择,例如发送端选择RF0通道,Tx1发送,环形器接的都是用到的发射和接收端口,环形器三个外接端口分别是1-发送、2-天线、3-接收;
2整个例程为,USRP发送通过1经过天线将数据发送出去,天线附近标签接收,将自身信息反向散射,然后通过该天线经过3通道接收。
您看整个流程哪可能会出现上述提到的问题?
哦这个应该是读卡器之类的应用,按照你的描述,目前USRP这边配置好是不存在问题的,我觉得还是环形器这边最有可能有问题,可能需要您查下环形器的参数,看看其工作频段是否满足要求,重点关注下隔离度的指标,看看是不是2 3端口隔离度太差等原因造成的
对,是读卡器方向上的应用,环形器没办法设置,但是,我尝试过不用环形器,直接在发射或者接收端口安装天线,依然会出现这样的问题。
按照我的理解来说,RFID的读取过程也应该是分时进行的,一般是先TX端发送激活TAG后就关闭,然后要有RX端接收吧,要不怎么完成TAG数据的解析,TX端一直发送的话,同一个天线做接收就会出现打架问题,关联到小编你现在的实验也是一样的道理啊,感觉实验方法都有一定的问题吧,可以尝试设置USRP TX端的发送和RX端的接收时间错开,再试试
RFID整个过程确实是半双工的过程,但是我们这个识别过程是可以多次识别多标签的,所以连续读取是没有问题,我也通过已有的读写器验证了。
