射频信号天线阻抗匹配需要做在哪一段

录入:edatop.com    阅读:
RT。现在设计一款带射频的PCB,想知道一般做天线50欧姆的阻抗匹配,是做在哪一段?
是只要匹配最靠近天线的那一段,还是说从IC出来的整条线路都要做阻抗匹配?
急急急,在线等。

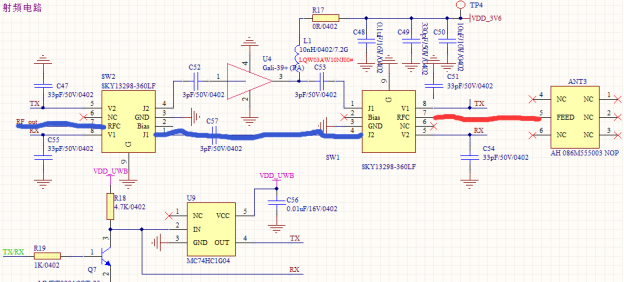

如上图,是只要红色部分做50欧姆匹配,还是蓝色和红色部分都需要做?

靠近天线的一端

中间是开关选择电路,不需要阻抗匹配吗?

不需要,我们没这样设计过,50欧是标准的匹配电阻,有时候根据需要也需要调整,我们现在调整到316了
