315兆发射板测试不成功,求解!有这方面专业知识的,可以私聊。

录入:edatop.com    阅读:

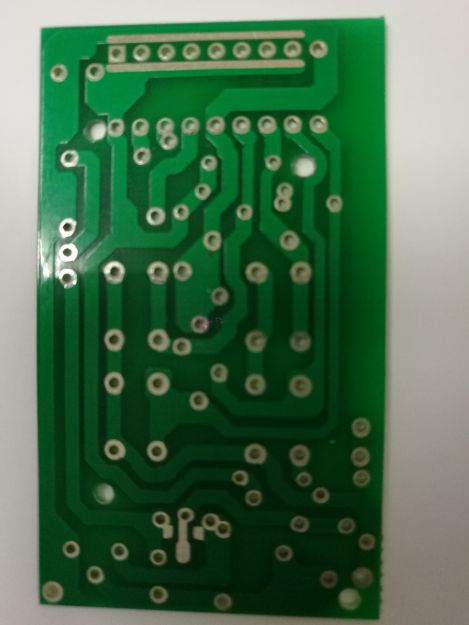

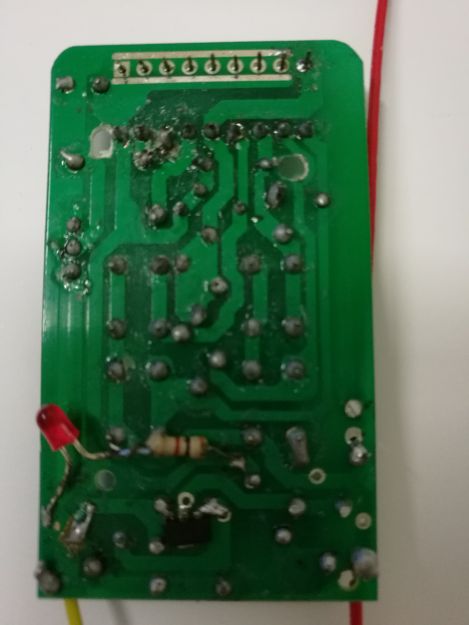

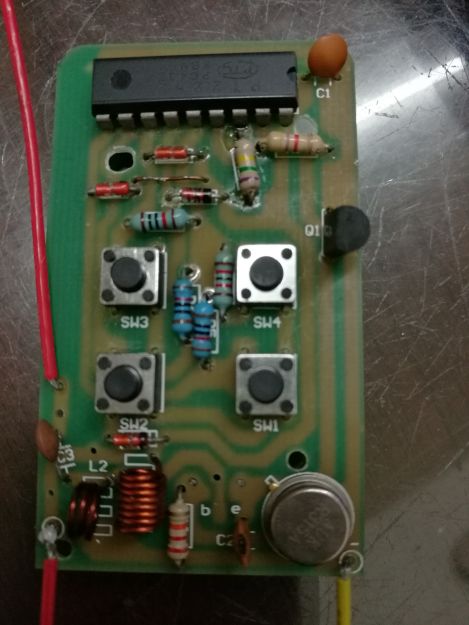

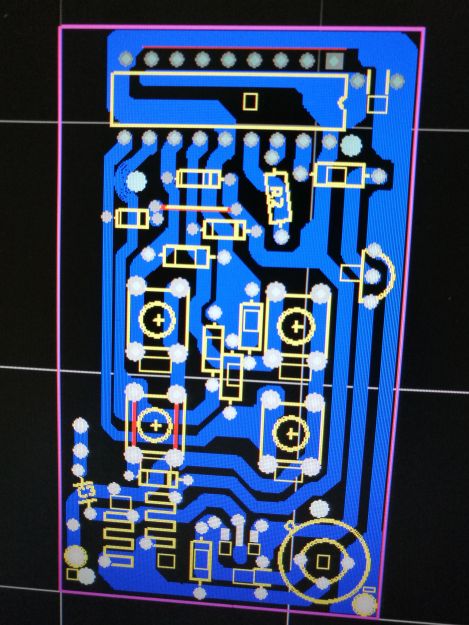

       大家好,我做了一块发射板,频率315兆,插好件焊接完成后,经测试发射板有315兆信号发出,但接收板接收不到信号。接收板是正常的,因为我用买来的发射器发射信号,接收板能正常接收。问题一定出在发射板上。请各位大神指点一下!谢谢!附上电路图,PCB图片,实物图片!



下载附件 保存到相册

2017-4-27 19:46 上传



下载附件 保存到相册

2017-4-27 19:47 上传



下载附件 保存到相册

2017-4-27 19:48 上传



下载附件 保存到相册

2017-4-27 19:48 上传



下载附件 保存到相册

2017-4-27 19:48 上传


这个要考虑,间距的,距离放到最近。
再有就是配置是不是对应 。

看看起来了没有,匹配重要

万能的淘宝,买发射电路

频率用什么设备测的,频率不准吧。

不是专做无线的,不过刚好做过这个315的。天线的阻抗问题,接一个几K的电阻到GND。

啊打发打发打发打发

你这电路走线胆子真大,我做了一块接收发送一体的,第一次做走线不敢乱来,能短的尽量短。
