七模全网通4G模块M710A
录入:edatop.com 阅读:
七模是指目前三大运营商所采用的七种网络制式,分别是:TD-LTE/FDD-LTE/TD-SCDMA/WCDMA/EVDO/CDMA1X/GSM。全网通也就是可以在支持三大运营商中任何一家,即全部网络下可以通用,兼容性很强。运营商采用的网络制式分别是:中国移动GSM(2G)/TD-SCDMA(3G)/TD-LTE(4G);中国联通GSM(2G)/WCDMA(3G)/TD-LTE(4G)/FDD-LTE(4G);中国电信CDMA1X(2G)/EVDO(3G)/TD-LTE(4G)/FDD-LTE(4G)。传言广电集团马上要成为第四家,静观拍照的发放了!

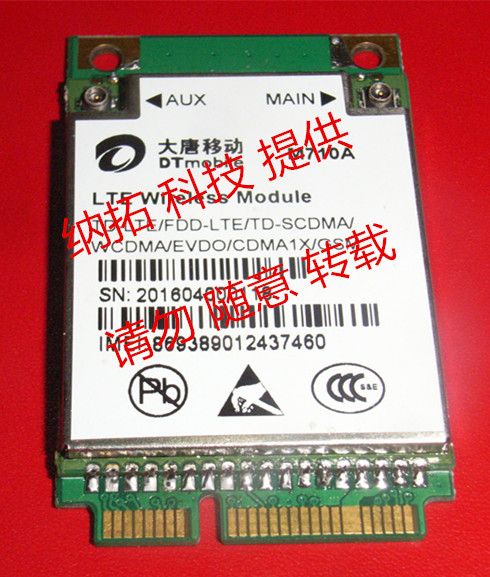

M710A是一款支持TD-LTE/FDD-LTE/TD-SCDMA/WCDMA/EVDO/CDMA1X/GSM网络制式的4G模块,采用高通MDM9615平台,能够为用户提供高速的无线数据、互联网接入等业务,具备语音、分组数据、短信功能,彩信等功能;可以方便应用于嵌入式设备、车载设备、安防,移动多媒体终端、路由器等设备及终端。
一:产品特征:
接口形式:LGA-36Pin(通过加转接板,可以拓展成标准的MiniPCIE接口);
外形尺寸:L*W*H: 39.5*31.0*2.65mm/51*31*3.1mm(Mini PCIE接口时);
有丰富的输出接口:天线、电源、USB2.0、UART、标准USIM卡、模块工作指示状态、模块开关机和复位、音频、GPIO等
最大速率:FDD: DL 100Mbps,UL 50Mbps;TDD: DL 61Mbps,UL 18Mbps
支持系统:Windows/Linux/Android;
支持功能:数据/语音/GPS;
工作电压:3.3~4.2V(推荐值3.7V);
通话电流:200mA@-75dBm;
最大电流:2000mA@102dBm;
平均待机电流:<10mA;
关机漏电流:<100uA;
二:默认工作频段(具体的工作频段可接收定制):
GSM:B3/B5/B8
CDMA:BC0
WCDMA:B1/B5
TD-SCDMA:B34/39
EVDO:BC0
FDD-LTE:B1/B3
TD-LTE:B38/B39/B40/B41
三:接收灵敏度:
GSM:-102dBm;
TD-SCDMA:-107dBm;
WCDMA:-106dBm;
FDD-LTE:-96dBm;
TD-LTE:-96dBm;
四:最大发射功率:
GSM:850/900 32.5dBm; 1800 29.5dBm
CDMA/EVDOFD:24dBm
WCDMA/TD-SCDMA/TD-LTE/FDD-LTE:23dBm
五:ESD特性
VBAT/GND :空气放电 ±8KV,接触放电 ±4KV
天线接口: 空气放电 ±8KV,接触放电 ±4KV
其它接口: 空气放电 ±4KV,接触放电 ±2KV
六:环境特征
推荐工作温度:-20~+70℃;
极限工作温度:-30~+75℃;
存储温度:-40~+85℃;
湿度范围:5%~95%
七:接口设计指南
1:天线接口
模块有2组天线接口,分别为主天线(主板标识为MAIN),分集天线(主板标识为AUX),由于天线频段较多,为避免干扰和保证性能,天线接口对应的邮票孔断开,天线连接器接出,使用时需选择带屏蔽的同轴线缆连接到外部主板,再接天线。
2:电源接口
当M710A模块正常工作时,VCC_POWER的工作电压范围为3.3V 至 4.2V(典型值 3.7V),在模块工作时,每一个电源邮票孔要确保连接。
当模块工作在2G模式下,VCC_POWER峰值电流会大于2A,此时VCC_POWER电压会被拉低,要保证VCC_POWER电压不低于3.3V.可在线路上加3个220uF储能电容,并加若干个不同封装的电容。
推荐采用输出电流大于2A的LDO或DC-DC开关电源做为VCC_POWERVCC_POWER输入,并在引脚接口联至少3个220uF电容和高频电容,电源走线尽量短尽量宽。
八:PCB设计及装配
1:设计要求
1) 推荐选用厚度0.8mm以上的PCB板厚设计;
2) 模块布局距离板边沿≥2mm,模块周围区域避免外器件的影响;
3) 模块布局时,要考虑生产加工;
4) 焊盘设计需要考虑接的可靠性;
5) 注意天线同轴缆的走。
2:安装调试
1) 推荐采用手工焊接;
2) 拆封后保存环境条件:温度<30 ℃,湿度<60%(RH )情况下24小时内进行安装;
3) 如不满足该条件需进行烘烤,条件为60 ℃,连续烘烤20小时左右。
