寻求:射频天线 外围电路 技术支援。 (付费)

录入:edatop.com    阅读:
从仪表出来的射频信号,经过连接线,经过分频器,经过PCB ,最后到达天线 发射出去。
我们不是做这行的, 希望可以在这里找到可以做的朋友技术支援。 绝壁是付费的。
拓扑图如下:


射频产生仪表是:罗德与施瓦茨

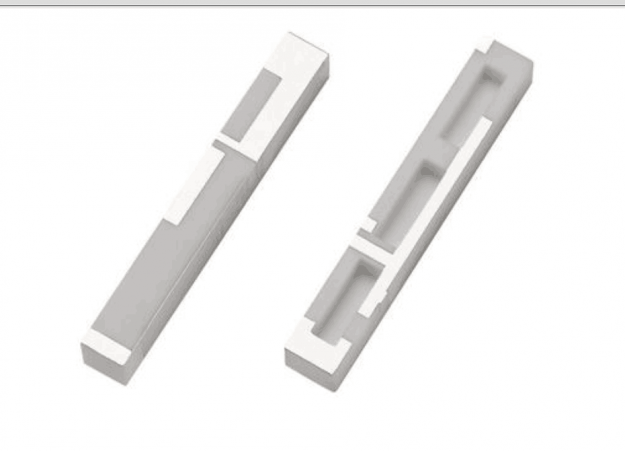

[size=21.3333px]射频天线是:SPECIFICATION 的PA.700.J
[size=21.3333px]
[size=21.3333px]如下图:


小编的目的是通过这种方法测耦合来判断天线好坏?  目前天线的质量判断,通过特定条件下测试TRP和TIS,可以比较两个天线的哪个更好。想要知道确切的性能需要用到专业的场暗室,用这种土方法,可以做比较参考,要是看性能就太随便了。

请问如何联系?

wenluderen@gmail.com

我是来围观的

我是做射频的,主要是WIFI蓝牙。没看出你需要提供什么支持。

这个看不出来有什么啊

感谢你的回复, 我最近大致把需求了解清楚了。
如下:
被检测的手机放置在RF暗箱内部, 罗德施瓦茨的CMW500产品RF信号(Wifi 蓝牙 CDMA等)通过馈线链接到RF暗箱内部, 在RF暗箱内部有一个天线, 充当基站使用。
手机会收到这个基站的信号, 获取信号的DB值, 频率等数据。
最后通过手机的USB口反馈出来,完成整个测试过程。
××××××
以上测试过程,除了链接天线的PCB需要制作外,其他都是标准件。
另外天线的选择也很重要。

感谢你的回复, 我最近大致把需求了解清楚了。
如下:
被检测的手机放置在RF暗箱内部, 罗德施瓦茨的CMW500产品RF信号(Wifi 蓝牙 CDMA等)通过馈线链接到RF暗箱内部, 在RF暗箱内部有一个天线, 充当基站使用。
手机会收到这个基站的信号, 获取信号的DB值, 频率等数据。
最后通过手机的USB口反馈出来,完成整个测试过程。
××××××
以上测试过程,除了链接天线的PCB需要制作外,其他都是标准件。
另外天线的选择也很重要。
