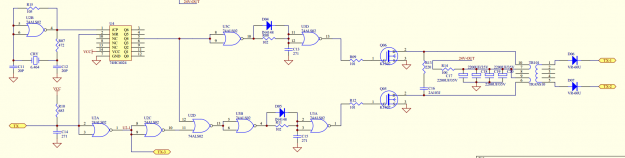

哪位大神帮我分析一下这个鱼探发射电路

录入:edatop.com    阅读:


为什么在晶振这边加了一个或非门?
下面这么多或非门是什么意思?主要功能是?
这个变压器是属于什么变压器?有什么作用?

你这电路是干什么用的

这不是一个升压电路吗

1    在晶振这边加了一个或非门是稳定晶振频率的;
2    下面这么多或非门是整形用的,其功能是放大电路功率的;
3    这个变压器是属升压变压器,其作用是将小电压放大到几十倍或上百倍。

鱼探

就是鱼探发射电路

是升压,就是前面的那些看不太懂

这是一个升压电路,晶振与 与非门组成震荡器,下面的几个与非门起控制和调整相位的作用,使后面的功率管轮流导通,电流经过变压器升压,产生高压

这是一个升压电路,晶振与 与非门组成震荡器,下面的几个与非门起控制和调整相位的作用,使后面的功率管轮流导通,电流经过变压器升压,产生高压

非常谢谢你,那这些或非门主要是整什么型?

哦哦!好的!大致明白了!谢谢你!

应该是方波,以便后及更好的驱动MOS管。

这个楼上的坛友解释的非常清楚      这个是方波整形和放大电路  不过这个电路像是电鱼用的

这是鱼探超声波发射电路,有点蒙,说是可以达到六百瓦

这个功率可以做到600w吗?有没有更好的电路推荐一下

真的假的600W 是电鱼用吗

既然是探鱼用的  那么该如何接受鱼群信号呀

好帖,赞一个,顶小编

不带鱼群探测,纯属【瞎猫碰死耗子】~~~~~

感觉这就是电鱼的  还探鱼  有些不理解


为什么在晶振这边加了一个或非门?
下面这么多或非门是什么意思?主要功能是?
这个变压器是属于什么变压器?有什么作用?

噱头嘛,看看就好,不必当真。我从来不发电鱼的资料,会也不多说。

我原来电鱼机的资料不少 但是从不外传   感觉不好  了解一下其中的技术就行

对,爱护大自然从你、我开始~~~~~

对了  伙计不知你有用51和DS1302以及12864搞的万年历的程序吗  我线路都做好了就是没有源程序 期待你给我份谢了

你去数码那里看看去,记得前几天见过。

好吧   我看看再说 如果没有的话 还望坛友救急一下

好吧   我看看再说 如果没有的话 还望坛友救急一下

一定、一定。送人玫瑰手有余香啊。

发射超声波的啊

发射出去信号  那用什么接收呀

接收有接收电路

能否上传  我也学习一下  谢谢
