315M无线收发的解码方式

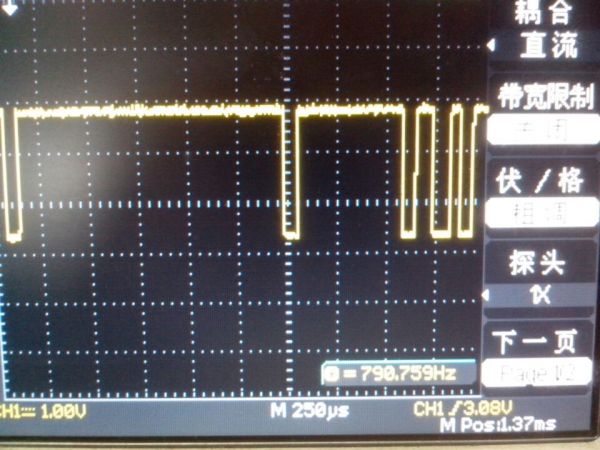

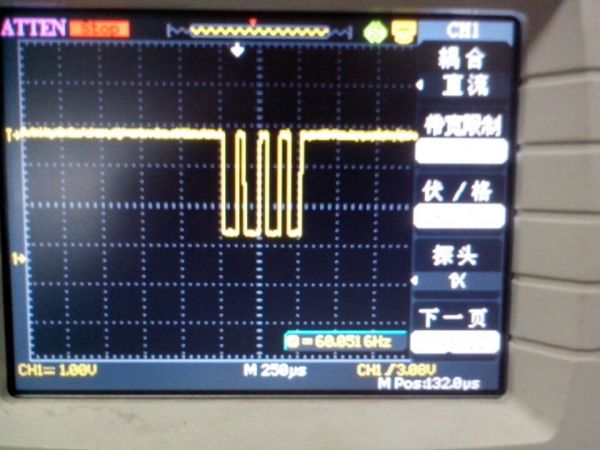

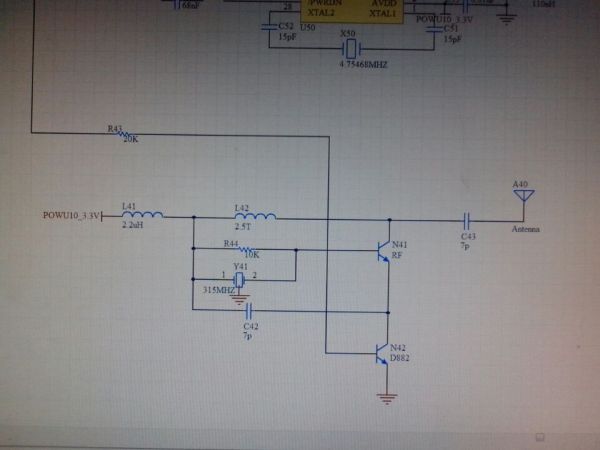

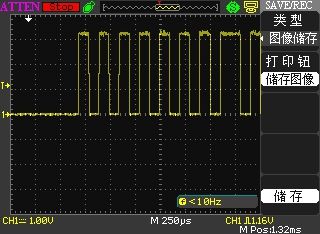

背景：上次我们的技术主管拿来了两个无线通信的电路板让我学习下315M无线的收发，板子上发发送使用的是RF芯片和三极管做的模块（这个图没有，明天上图），接受使用的MAX1473模块。控制芯片使用的是ATmega88。问题：我测试了单片机控制的发送脚发送的信号波形如下图，图中可以看出，我认为这个看到的是前导码，脉冲的宽度只有100us和200u两种，事实上包括后面的数据位也是的只有这两个脉冲宽度。可是问题在于当我用示波器去看MAX1475的DATAOUT脚时常常得到的不是这样的波形，一连串的脉冲宽度都都不是这样的，差别很大，这个图忘了截了，明天再上图。而好像有几次收到了同样脉冲宽度的信号。我程序都是安发送的脉冲宽度去读取的。后来才发现错的很离谱啊。希望有人能指点一下。
在说个我现在的对315M无线的理解。就是当单片机给发送模块的三极管高电平时模块发送315MHz的无线信号，当是低是就不发送。而接受模块就是根据有无315MHz的信号来给单片机的管脚置高或低，输入信号。不知道我这样理解有没有什么错误。

这个帖子不能沉啊。我还在试用期。表现好不好就看给为指教了。

问题自己找了。原来的那块板子无线接受有问题了。
说好的今天来上图还是把图补上咯，


下载附件 保存到相册

2014-2-13 23:21 上传


下载附件 保存到相册

2014-2-13 23:21 上传


下载附件 保存到相册

2014-2-13 23:21 上传


下载附件 保存到相册

2014-2-13 23:21 上传


下载附件 保存到相册

2014-2-13 23:21 上传

今天怎么弄这个程序。不知道还会有什么问题。
这里我的理解有什么问题希望大家多多赐教。谢谢了

是在深圳哪个公司上班?

let us have a look at it

在上海一家小公司哦。深圳有点远啊。
