BH1417F调频发射板

录入:edatop.com    阅读:

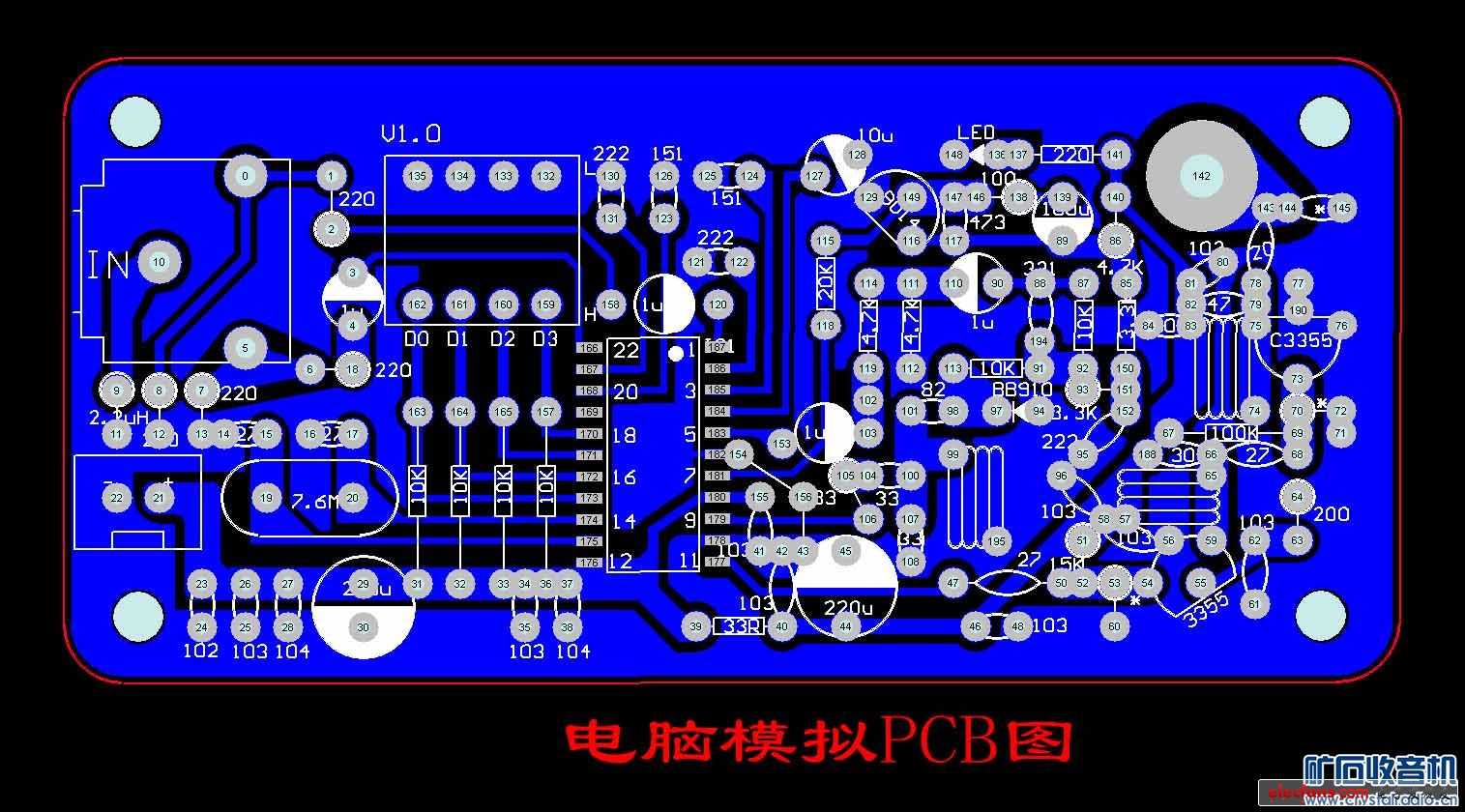

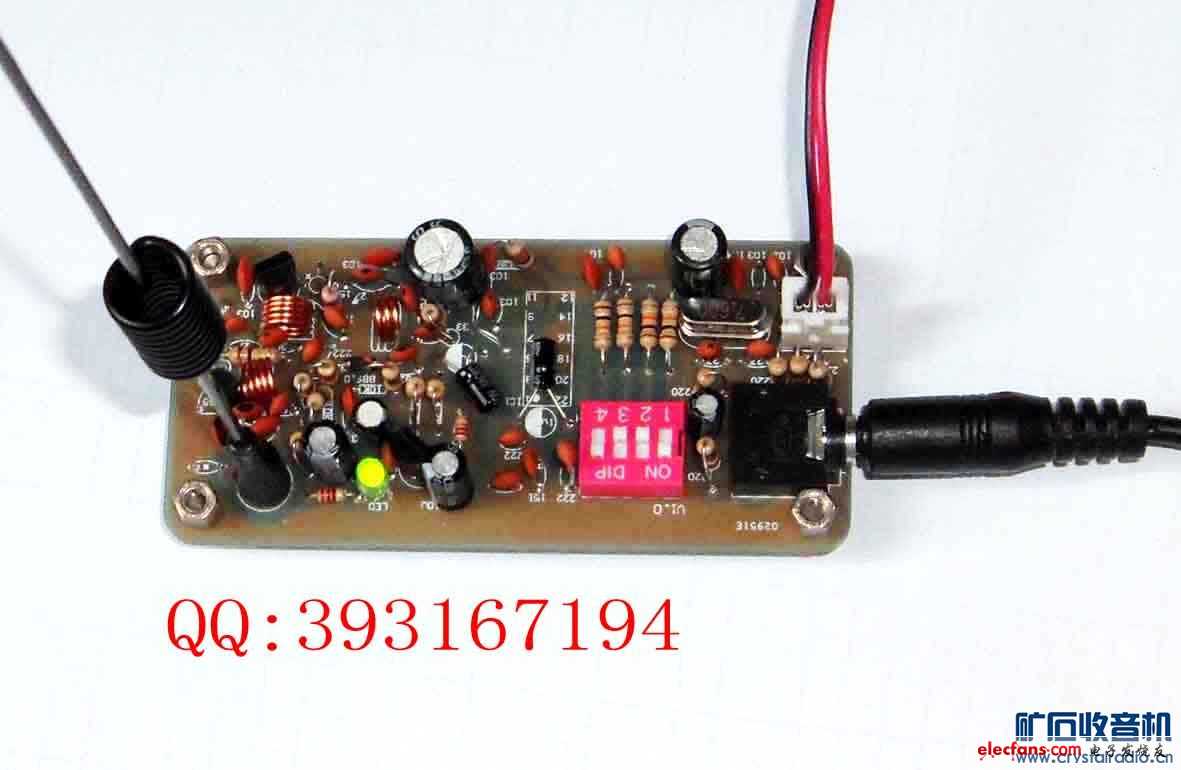

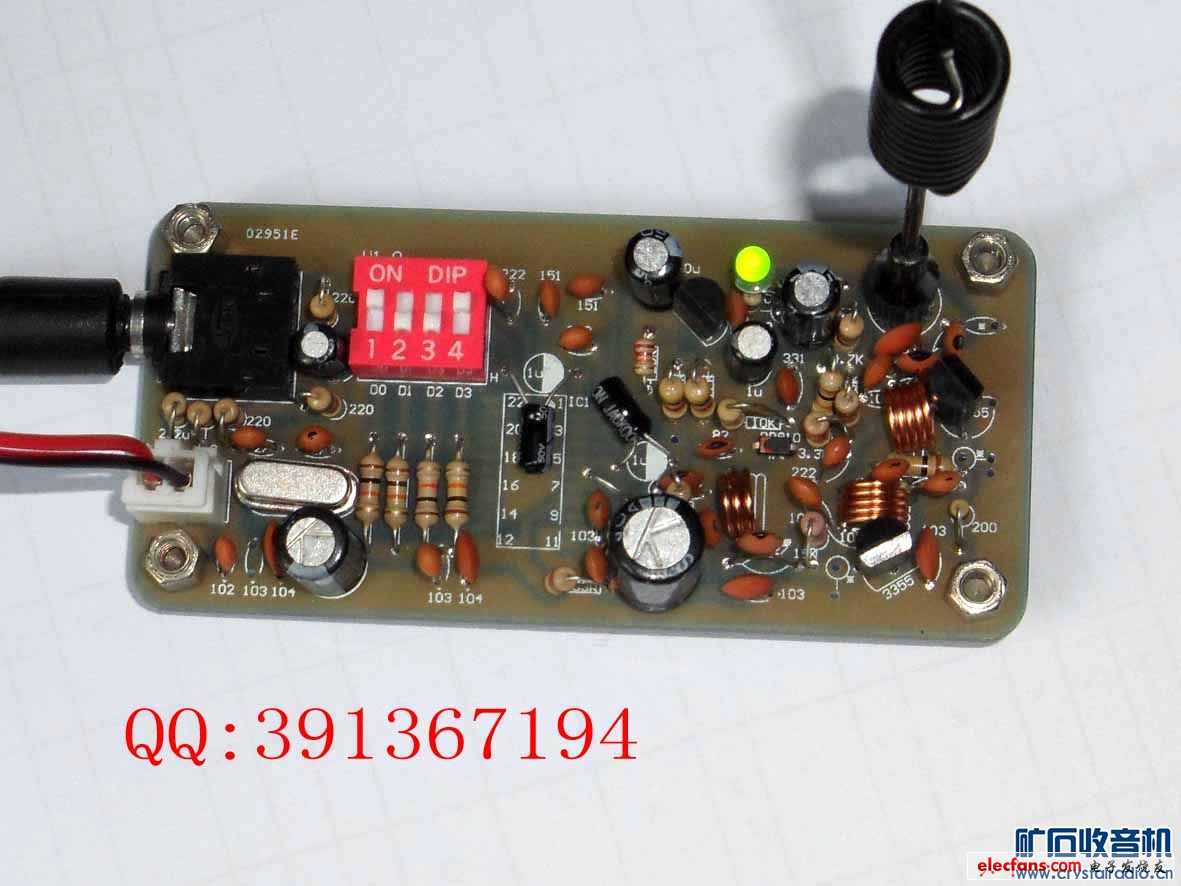

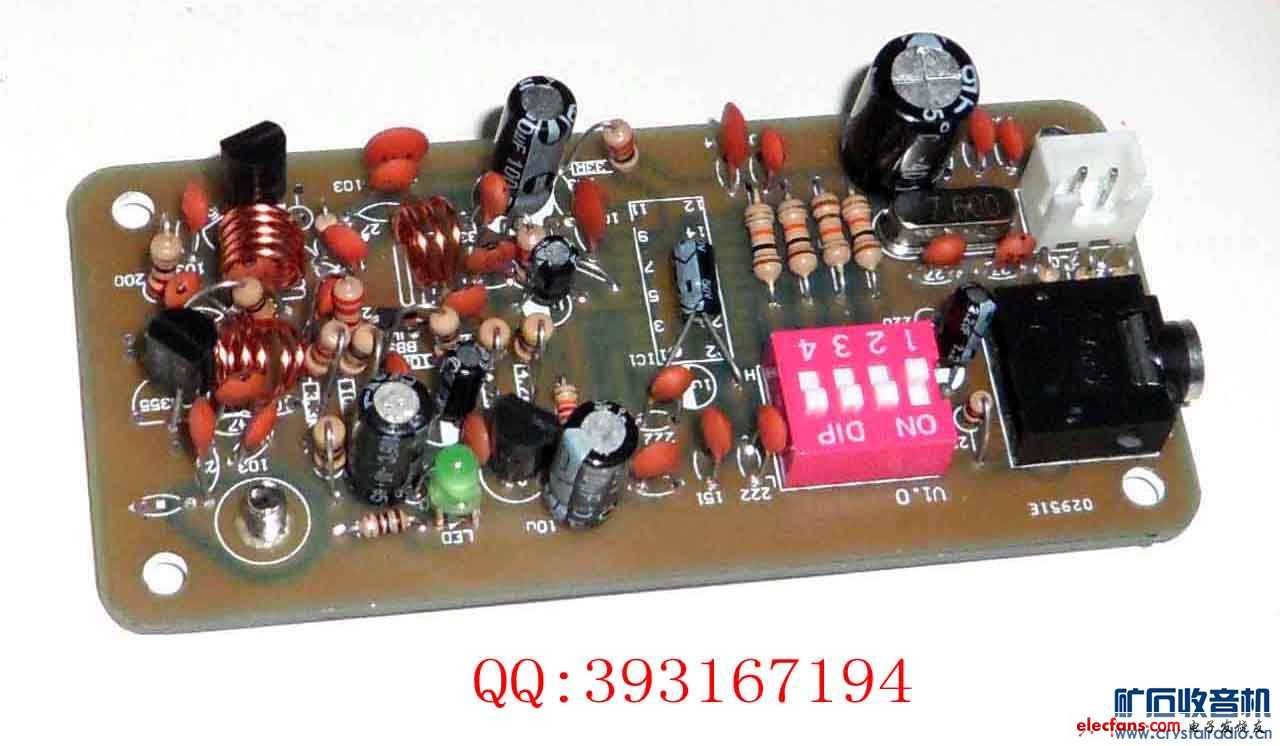

本板应用知名的锁相环调频立体声发射IC BH1417F制作而成,IC内部集成了预加重电路、编码电路、锁相环电路(PLL)等组成,芯片采用了锁相环回路,使得频率非常稳定,且其频率可很方便地通过四位编码开关进行调节;传送的音质可与本地调频电台媲美。可将计算机、CD、DVD、MP3等立体声音频信号调制成无线电波向四周发射,配合普通收音机可完成高保真无线调频音频传送,IC输出的调频信号经专用调频发射三极管C3355两级高频放大,发射功率约35毫瓦,空地发射距离约150米;发射信号音质清晰,立体声分离度高。

   BH1417F是87~108MHz调频广播频段芯片,频点分为低段和高段两部分,每部分均可设置7个频点,一共14个频点。


技术参数:
            1.电源输入:DC  3V~5V
          2.发射功率:40mW,有效距离150米以上,0.8米拉杆天线
          3.音频:左右声道输入,立体声输出.
          4.频点7个可调频段,
            低端
(87.7MHz/87.9MHz/88.1MHz/88.3MHz/88.5MHz/88.7MHz/88.9MHz)
            高端(106.7MHZ/106.9MHZ/107.1MHZ/107.3MHZ/107.5MHZ/107.7MHZ/107.9MHZ)
                  两组频点任选一组

  成品板40元,快递:15元(深圳市8元)。套件30元,空电板5元/板。提供原理图。

  购买QQ:393167194
