用ADS设计3dB微带定向耦合器的问题

如附件所示，这个教程是介绍用ADS设计混频器的。但是我在练习的过程中有以下几点问题：
1、教程中射频信号是3.6GHz，本振信号是3.8GHz，那么，在设计3dB定向耦合器的时候要计算微带线的长度和宽度时，在ADS的linecalc中要输入微带线的频率应该是多少呢？

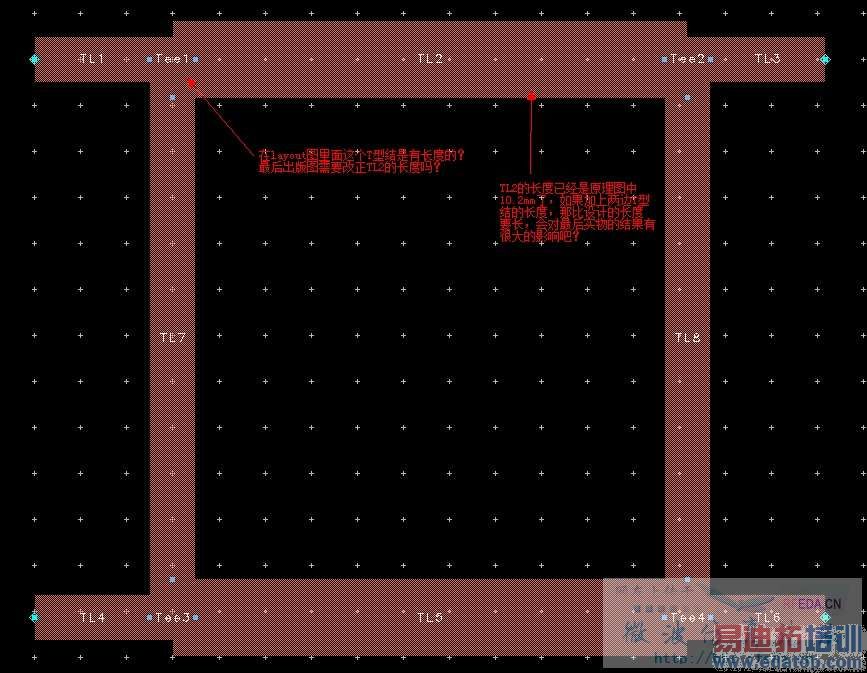

2、在ADS的设计过程中要用到MTEE模块（T型结）连接几个宽度不同的部分，这个T型结是否占有一定的长度？应该是这么说，T型结是否会影响所连接的微带线的长度，从而影响仿真结果呢？（如下图所示）
有网友说在ADS的原理图设计时T型结是理想的，是不需要考虑它的存在的，就当作是一个连接点，这样的说法正确吗？
3、如果要修正定向耦合器的电桥长度，那么是不是在原理图设计的时候就需要考虑修正的问题？
附件里面有“应用ADS设计混频器”的教程和我自己的工程文件（ADS2009U1）的。请各位朋友能帮我看看，给点意见。谢谢了。

----我特别想知道教程第4页中间的“50 ohm传输线的线宽w＝0.98mm，四分之一波长长度为10.46mm，35ohm传输线的线宽为w＝1.67mm，四分之一波长长度为10.2mm”，这个话的数值是如何得到的？是否是修正过的线长？
我知道使用ADS的linecalc计算出来的，但是我算出来的跟教程给出的不一样。我算出来的是特征阻抗为50欧姆的微带线的线宽是0.982313mm，四分之一波长长度为11.626500mm。




描述:应用ADS设计混频器



T结在ADS中是理想的，软件不会考虑他的电长度和阻抗的影响。修正长度，建议在原理图中进行，虽然在layout下也可以实现，但是需要借助AMC，或者手工调整，较麻烦。这个教程中没有明确写，但是因为单平衡结构，RF和LO是一起输入的，所以为了同时照顾两个频率，建议取中间值



1楼的肯定做过哦



我去了中间值，但是还是没有得到我想要的结果。
请问有什么修正T型结的方法呢？



帮顶，过来学习的



帮顶，过来学的，T型节的问题没搞懂



各位大神，给点意见吧！



同疑惑中。



借鉴，学习当中。。



1、教程中射频信号是3.6GHz，本振信号是3.8GHz，那么，在设计3dB定向耦合器的时候要计算微带线的长度和宽度时，在ADS的linecalc中要输入微带线的频率应该是多少呢？
这个问题我觉得你输入两个频率的计算的值应该都差不了多少吧？本人建议哪一个都可以，都在误差允许的范围之内。
2、在ADS的设计过程中要用到MTEE模块（T型结）连接几个宽度不同的部分，这个T型结是否占有一定的长度？应该是这么说，T型结是否会影响所连接的微带线的长度，从而影响仿真结果呢？
MTEE模块只是在ADS虚构的一个结构，它是不存在的。没有影响不影响。
3、如果要修正定向耦合器的电桥长度，那么是不是在原理图设计的时候就需要考虑修正的问题？
这个问题，我不是很清楚。
只是个人观点，如有错误还请指正
