我了解的DDS

直接数字式频率合成器（DDS） 　
　——DDS同DSP（数字信号处理）一样，也是一项关键的数字化技术。DDS是直接数字式频率合成器（Direct Digital Synthesizer）的英文缩写。与传统的频率合成器相比，DDS具有低成本、低功耗、高分辨率和快速转换时间等优点，广泛使用在电信与电子仪器领域，是实现设备全数字化的一个关键技术。
　　
    ——国外生产DDS芯片的公司较多，目前国内主要使用美国Qualcom公司（如，Q2220、Q3216I、Q2334、Q2230C等）和A/D公司（如AD7008等）的产品。
   ——国内现在也有很多大型公司生产相关的DDS产品，各方面性能都可与国外大型公司相比，在价格上要优惠很多（如，成都国腾生产的GM4954，GM9910，GM4940，GM4153等）
　——一块DDS芯片中主要包括频率控制寄存器、高速相位累加器和正弦计算器三个部分（如Q2220）。频率控制寄存器可以串行或并行的方式装载并寄存用户输入的频率控制码；而相位累加器根据频率控制码在每个时钟周期内进行相位累加，得到一个相位值；正弦计算器则对该相位值计算数字化正弦波幅度（芯片一般通过查表得到）。DDS芯片输出的一般是数字化的正弦波，因此还需经过高速D/A转换器和低通滤波器才能得到一个可用的模拟频率信号。 　
　——另外，有些DDS芯片还具有调幅、调频和调相等调制功能及片内D/A变换器（如AD7008）。

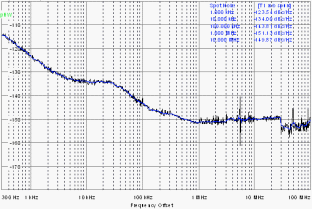

四通道1GSPS 12位直接数字频率合成器


下载附件 保存到相册

2012-6-25 16:48 上传

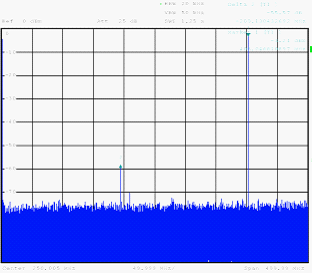

1GHz时钟输入400MHz输出宽带SFDR

推荐一款300MSPS 12位直接数字频率合成器
成都国腾电子技术股份有限公司设计的GM4852数字频率合成器，采用专利DDS算法，内置一个300MHz 12bit数模转换器，构成一个完整的可编程捷变频率合成器。芯片内部包括一个48bit相位累加器、一个48bit频率累加器、一个14bit相位调整加法器、一个12bit幅度调整乘法器，并支持高精度频率合成、相位调整以及幅度调整。
        GM4852工作模式包括单频点模式(single_tone)，幅度键控模式(OSK)、频率键控模式(FSK)、相位键控(BPSK)模式以及用户可定义的线性或非线性频率扫描模式(RAMP/CHIRP)。
        GM4852集成并口和串口配置方式，串口配置速度最高可达50MHz，并口配置速度最高可达100MHz，可实现高速、灵活配置。
        GM4852内部集成高性能PLL，可实现4~30倍频，输入参考频率为5MHz~75MHz。同时集成有高速比较器，满足用户产生高性能方波时钟的要求。
        GM4852为低功耗设计，单频点工作模式下(300MHz频率，输出120MHz信号)动态电源电流小于200mA，可满足大部分低功耗系统设计。
        额定工作温度范围为-40°C至+85°C工业温度范围。

GM4852可应用在：
LO捷变频
可编程时钟发生器
雷达和扫描系统的FM线性扫频源
测试与测量设备
宇航质量等级

GM4852特性
300 MSPS内部时钟速率
FSK、BPSK、PSK、线性扫频、AM操作
两个集成式12位数模转换器
超低相位噪声：<-130dBc/Hz (120MHz AOUT 1KHz offset)
出色的动态性能：<-80dB SFDR (120MHz±1 MHz  AOUT)
4×至30×可编程基准时钟乘法器
两个48位可编程频率寄存器
两个14位可编程相位偏移寄存器
12位可编程振幅调制和OSK键控功能
单引脚FSK和BPSK数据接口
线性或非线性FM线性扫频功能，单引脚频率保持功能

了解了解‘ 一下’

................................
