600米无线音频发射器

录入:edatop.com    阅读:

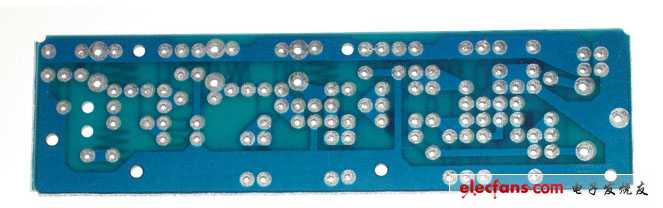

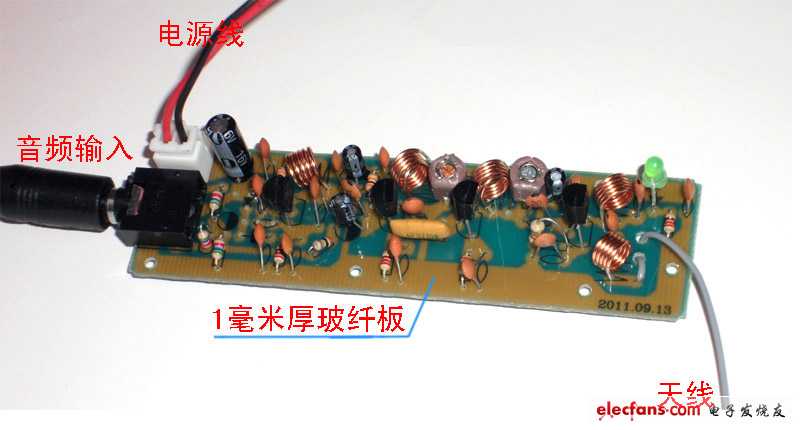

本PCB板尺寸为90.2毫米X25.2毫米,板材采用1.0毫米厚玻璃纤维板,焊点喷锡工艺;为了方便制作采用直插元件。

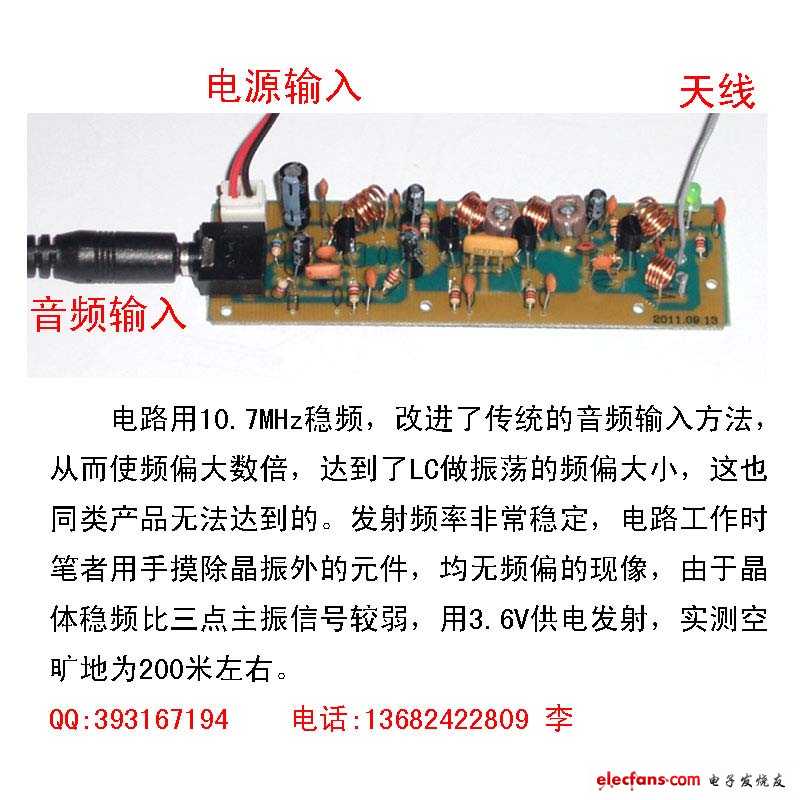

      本电路可晶体稳频和电感三点式两种工作状态供用户选择,转换时仅需更改几个元件即可完成,可谓一板双用,为无线电爱好者提更多的实验 乐趣,经无数次实验求得元件参数,使得振荡频率更加稳定,手动天线用频率计测试仅0.05MHz频飘;电路引入了带通滤波器元件,有效的 削减谐波的存在,振荡信号的高频经三级C9018高频放,用DS2002场强仪测试,靠近天线20厘米时测得的场强为97DBuv,距发射器10米处 的场强为75DBuv(测试条件:场强仪天线为50厘米,发射机天线为80CM软导线);经实测空旷地普通收音机接收为600米左右,发射 距离受多种因素影响,距离仅供参考。电感三点式出厂设置为100MHZ左右,通过调整主振线圈设置在80~108.MHz频段;晶振工作状  态仅提供90MHz频点,用户可自行更改晶振的频率,标称X9即是发射频率。
如喜欢可提供PCB板, QQ:393167194



下载附件 保存到相册

2011-9-27 15:36 上传



下载附件 保存到相册

2011-9-27 15:36 上传



下载附件 保存到相册

2011-9-27 15:36 上传


好东西,学习啦

给力啊

要有电路图才好啊

  学习啊

好东西,学习啦!

学习了

小编自制套件卖。

支持。

看看

谢谢小编分享哈

好东西,学习啦

有图就好了

有电路图吗?

学习学习 ,呵呵呵呵额呵呵

没电路图啊

什么玩应!我有1000米的
要的加QQ1310196812

不错啊,有电路图就更好啦

全是分离元件呢,效果不知如何

本PCB板尺寸为90.2毫米X25.2毫米,板材采用1.0毫米厚玻璃纤维板,焊点喷锡工艺;为了方便制作采用直插元件。
      本电路可晶体稳频和电感三点式两种工作状态供用户选择,转换时仅需更改几个元件即可完成,可谓一板双用,为无线电爱好者提更多的实验 乐趣,经无数次实验求得元件参数,使得振荡频率更加稳定,手动天线用频率计测试仅0.05MHz频飘;电路引入了带通滤波器元件,有效的 削减谐波的存在,振荡信号的高频经三级C9018高频放,用DS2002场强仪测试,靠近天线20厘米时测得的场强为97DBuv,距发射器10米处 的场强为75DBuv(测试条件:场强仪天线为50厘米,发射机天线为80CM软导线);经实测空旷地普通收音机接收为600米左右,发射 距离受多种因素影响,距离仅供参考。电感三点式出厂设置为100MHZ左右,通过调整主振线圈设置在80~108.MHz频段;晶振工作状  态仅提供90MHz频点,用户可自行更改晶振的频率,标称X9即是发射频率。
如喜欢可提供PCB板, QQ:393167194



下载附件 保存到相册

2011-9-27 15:36 上传



下载附件 保存到相册

2011-9-27 15:36 上传



下载附件 保存到相册

2011-9-27 15:36 上传


不错的东西
