ADS中能否仿真出电路的阻抗矩阵和导纳矩阵?

录入:edatop.com    阅读:
我没有找到对应阻抗矩阵[Z]和导纳矩阵[Y]的控件。
先谢谢了!



教你个方法,曲线救国,但是也不麻烦。

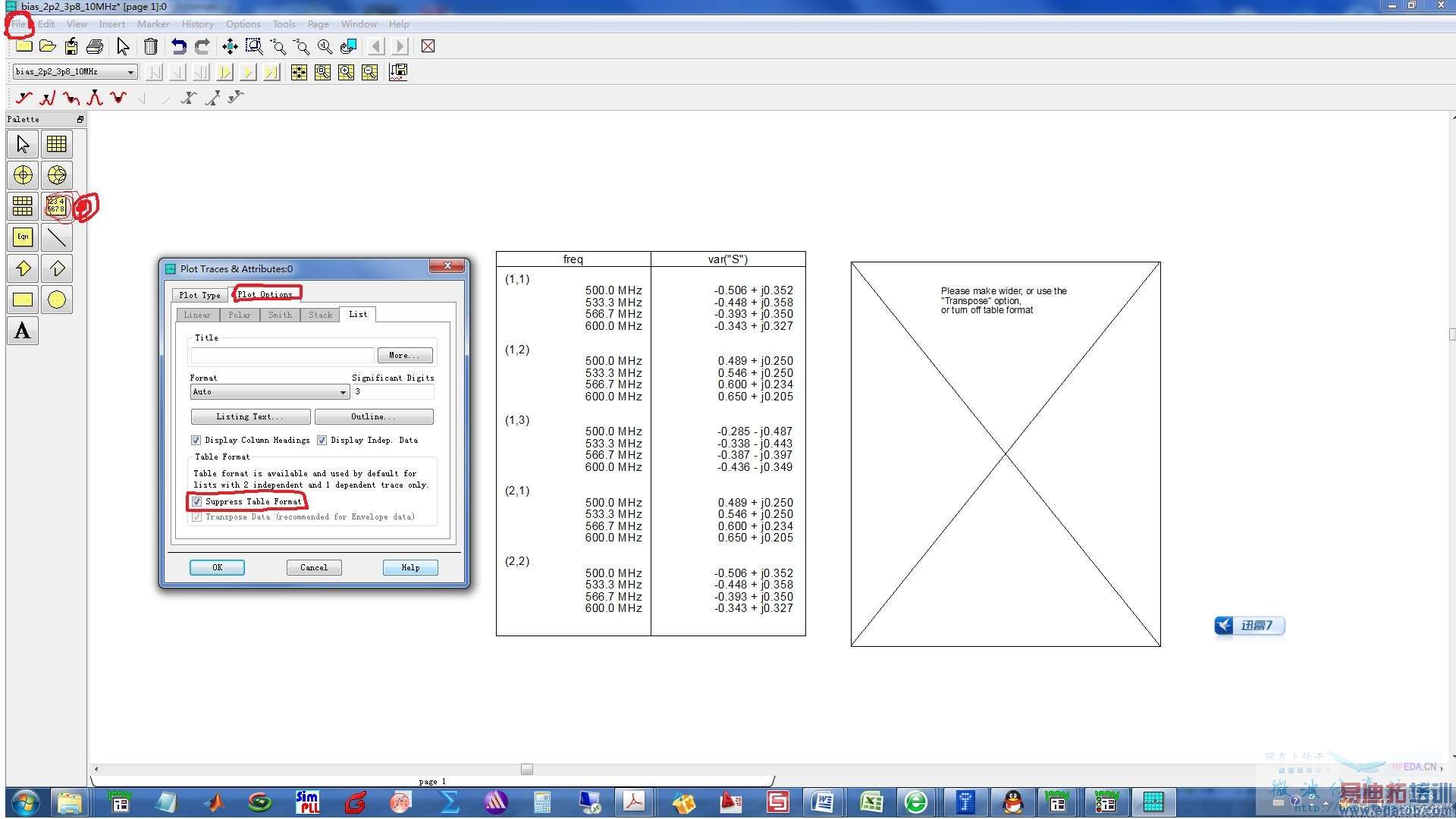

先仿真,在data display中,点击左侧的List,选择S,然后确定。你会发现没有数据显示,然后双击显示这个图,在plot options中,将Suppress Table Format选项卡上打勾,然后你会看到S参数显示出来了。然后在file中,选择将数据导出。然后参考教科书,讲S参数转为Z及Y矩阵,这个用matlab编个程序,很方便的。
不知能否满足楼主应用的需求。给图,



在s参数仿真空间里讲z和y参数勾上就可以了,还是谢谢啦!
