四分之一波长传输线为什么对发射为OPEN,对接收为short呢？
录入：edatop.com 阅读：

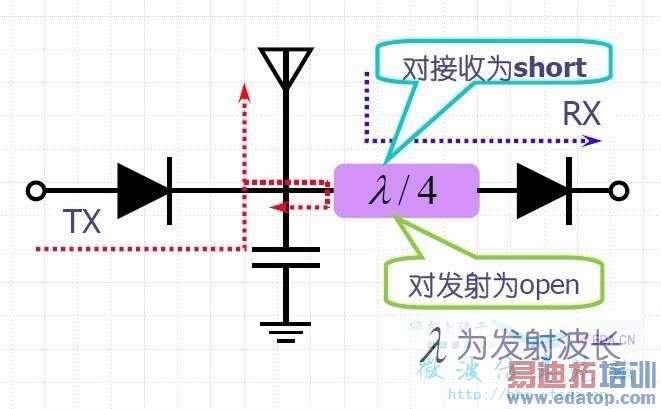

如下图 一个收发双工器
为什么四分之一波长传输线 对 发射为 OPEN 对接收为short呢？
最好有个计算之类的说明
为什么四分之一波长传输线 对 发射为 OPEN 对接收为short呢？
最好有个计算之类的说明
从图上的信号走线上可以看到，需要发射的信号——红线，在遇到四分之一波长传输线向回反射至天线出，而接受到的信号——紫线，在四分之一波长传输线可以直接传至二极管后面的接收电路。所以从信号走线上看，发射的信号肯定最好是全部送到天线上去，而接受信号全部送至接收电路。开路对信号形成全反射，短路就相当于是低频电路里面的导线将信号全部传送。个人看法，欢迎各位本站好友指正，各抒己见。至于楼主提到的怎么去设计或者是计算，这个鄙人就不清楚了，不好意思。
要和二极管的状态对应起来
这个貌似收发开关啊
收发频率肯定不同，对于发射来说，四分之一波长线相当于一个单点频谐振吸收滤波器，所以它走不过去。对接受频率来说，波长不同，所以没有影响，能直接过去。
这个 我都知道 。
我就是想知道 那个四分之一波长传输线 怎么实现开关的作用的？
单点频谐振吸收滤波器 是对特定频率的信号进行吸收吗？
还是特定频率无法通过。
