网络分析仪测量阻抗

参看相关说明后，书上说网络分析仪直接测量阻抗时，如果待测阻抗与网络分析仪的特性阻抗相差很大，那么结果就不准确。
我现在明白相差的打，反射也就大。但阻抗是根据反射系数计算出来的，那不管反射系数是多少，不总是可以求出待测阻抗吗，为什么说这样就不准确了呢？
求详解！谢谢

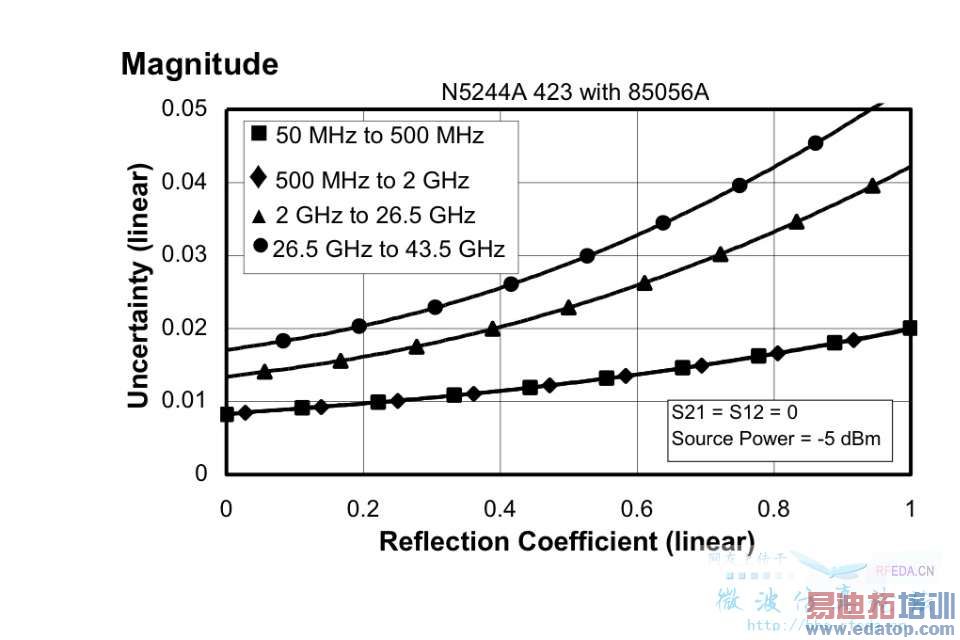

这是agilent 提供反射系数和矢网测试结果不准确的一个表格。
从结果上看，确实是反射系数越大，结果也就越不准。



毕竟矢网也是仪器，不能完全提供理想情况的结果。
楼主如果要测试器件的阻抗需要注意几点
1.单单是器件本身的话，有时候很难直接被连到失网上，一般会做一个测试电路（连接头+传输线）。测试电路本身的具体尺寸要知道，特别是高频的时候，要对连接头、传输线等进行de-embedding。
2.失网的校准要注意，通常使用的校准是不准确的，是有一段相位误差的（通常的测试对相位误差不关心，所以没事），你如果需要准确知道高频器件的阻抗，需要对相位也能准确地测试，建议查看失网说明书（help文档）里关于“uninsertable calibration”部分的说明，里面很详细，这里不复述了。



阻抗相差太大,多重反射就大.多重反射大,多重反射大,測到的反射就不是真正的反射,只是所有反射的總組合,再反向算回來,阻抗的誤差就大.
